Dane techniczne:

• Zakres pomiarowy: 25 - 50 mm
• Dokładność: 0,01 mm
• Temperatura robocza: 5 C - 40 C / 41 F - 104 F
• Wpływ wilgotności: Bez znaczenia poniżej 80% wilgotności względnej

Przeznaczenie / Zastosowanie:
Do wykonywania precyzyjnych pomiarów w zakresie od 25 do 50 mm

Sposób użycia:

Przygotowanie do pracy:

• Oczyścić powierzchnie pomiarowe i prowadnicę. Do tego celu użyć szmatki bawełnianej. Nie używać rozpuszczalników lub kwasów.

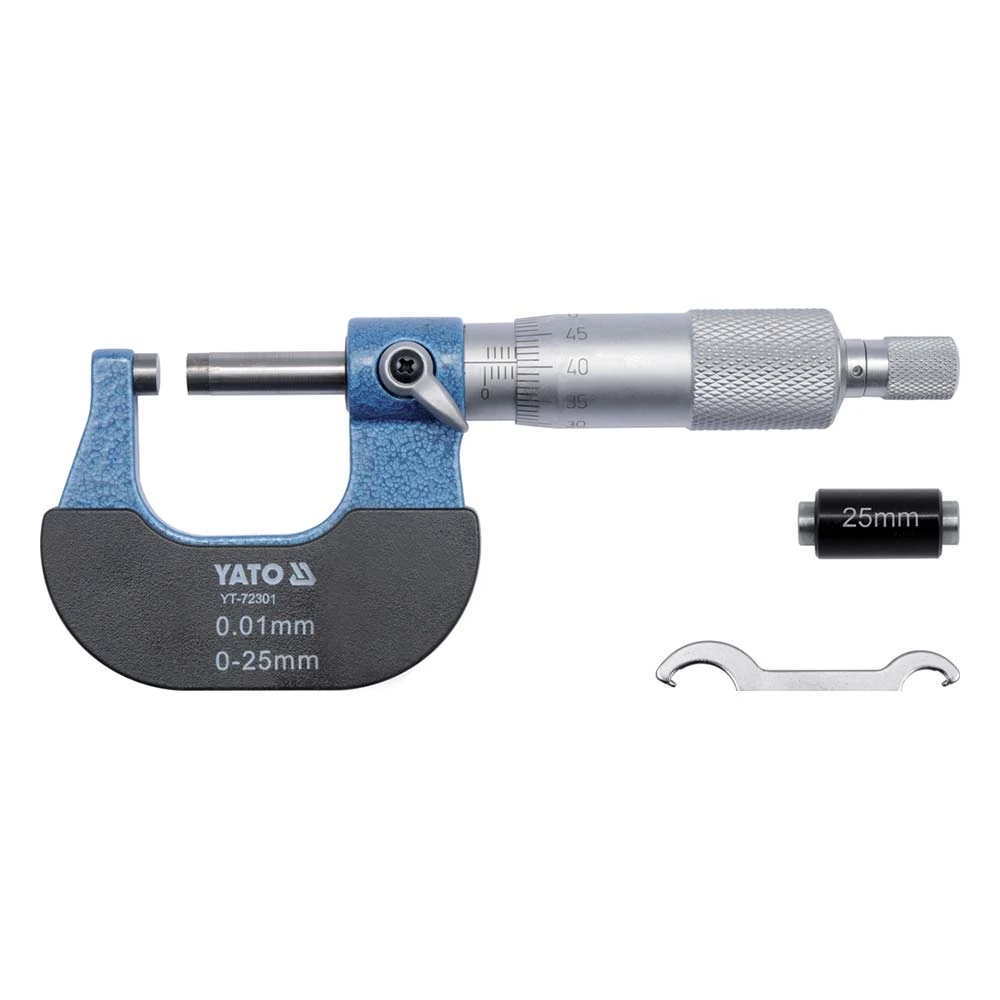

• Sprawdzić położenie zerowe i w razie potrzeby wyregulować dołączonym kluczem, tak aby linia opisana „0” na bębnie pokrywała się z poziomą linią skali.

Metoda pomiarowa:

• Bęben można obracać dopiero po odblokowaniu zacisku ustalającego.
• Rozsunąć powierzchnie pomiarowe na odległość nieco większą niż mierzony przedmiot.
• Następnie obracając za pomocą bębna ustawić zgrubnie, a następnie kontynuować dokręcanie obracając pokrętło sprzęgła ciernego.
• Przestać dokręcać gdy zadziała sprzęgło, czyli dalszy obrót pokrętła nie będzie powodował obrotu bębna.
• Odczytać wynik pomiaru według zasady pomiarowej widocznej na rysunku.

Zalecane jest zamocowanie mierzonego elementu lub mikrometru przed rozpoczęciem pomiaru. Pozwoli to osiągnąć największą dokładność pomiarową.
Zalecane jest też aby przeprowadzić kilka pomiarów, tak aby uzyskać średnią arytmetyczna wyników.
