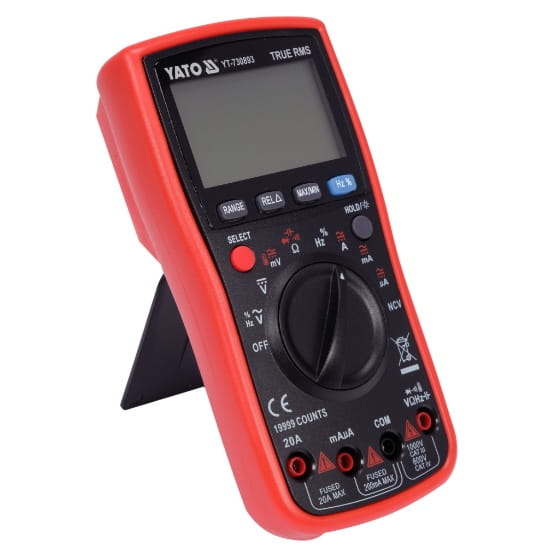

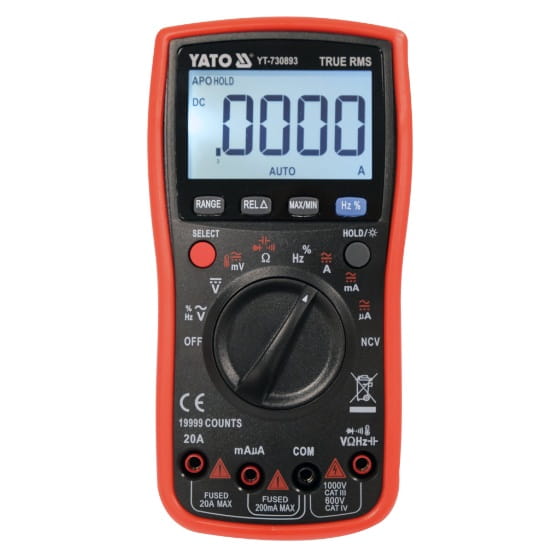

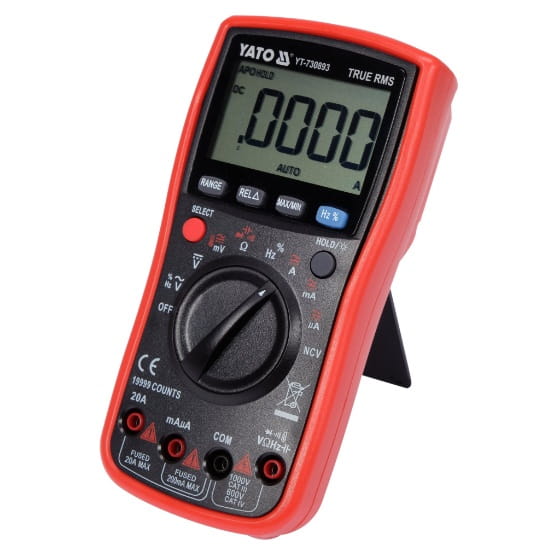

Miernik uniwersalny z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Duży wielofunkcyjny wyświetlacz LCD, szereg funkcji ułatwiających pomiary, szybkość pracy oraz przemysłową precyzję docenią zarówno elektronicy, elektrycy jak i domowi majsterkowicze. Obudowa doposażona w czerwony gumowy holster z dedykowanymi miejscami na sondy pomiarowe, dzięki któremu miernik nie wyślizgnie się łatwo z rąk oraz zminimalizuje ryzyko uszkodzeń podczas upadku. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Pomiary podstawowe:

• pomiar napięcia przemiennego: A.C. 0-750V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-1000V
• pomiar natężenia prądu przemiennego: A.C. 0-19,999A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-19,999A
• pomiar rezystancji: 0-9,999MΩ
• test diody: I_F 1,8mA, U_R 3,2V
• test ciągłości obwodu: 0-50Ω

Pomiary dodatkowe:

• pomiar pojemności kondensatora: 0-9,999mF
• pomiar częstotliwości: 0-9,999Mhz
• pomiar współczynnika wypełnienia: 1-99%
• pomiar temperatury: -20 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV



DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-730893 dla tego zakresu to : ±(0,3% + 3), rozdzielczość 0.1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 0.3%) + 3 x rozdzielczość
• obliczenia: (235 x 0,3%) + 3 x 0.1 = 0,705 + 0,3 = 1,005V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 1,005V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,009V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,067A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

WBUDOWANE FUNKCJE

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia
• MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru
• HZ % - przycisk przy ustawieniu pokrętła w pozycji na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia/cyklu pracy
• SELECT - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości



DODATKOWE INFORMACJE

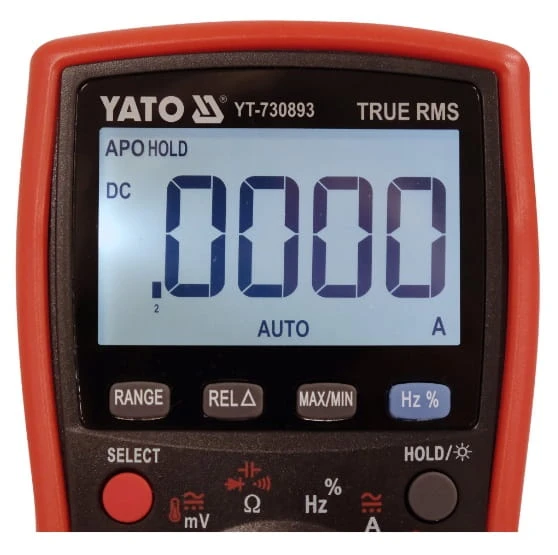

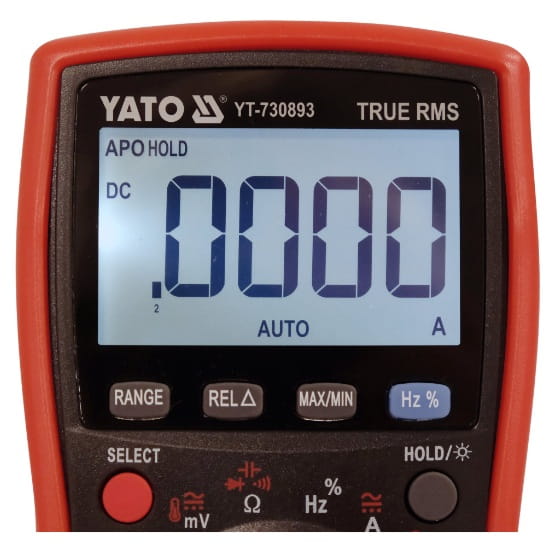

• wyświetlacz LCD, maksymalny wyświetlany wynik: 19999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm

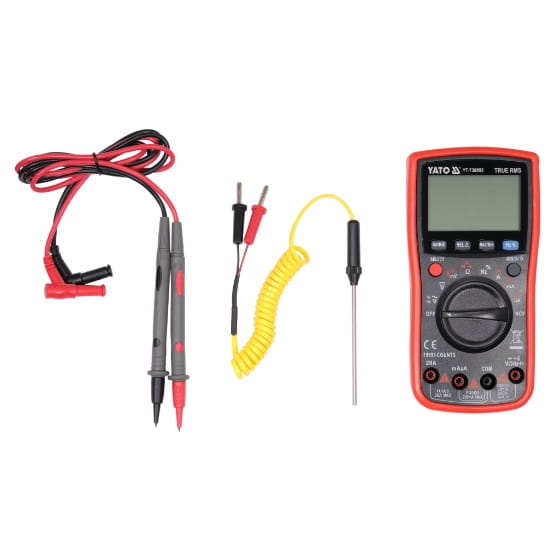

• sonda immersyjna do pomiaru temperatury
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5V(AA)
