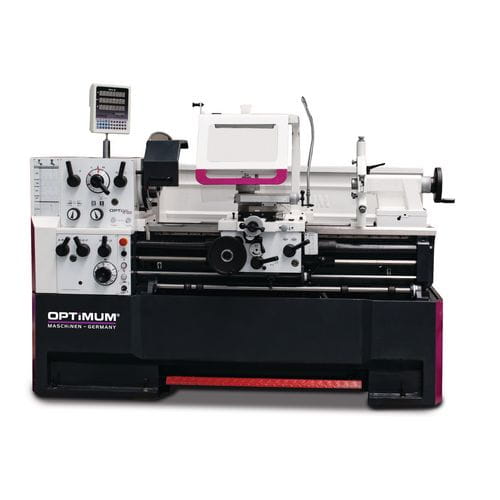

TH 4610D – precyzyjna tokarka ze śrubą pociągową i wałkiem pociągowym, cyfrowym wskaźnikiem położenia DPA 21 oraz szybkozmiennym imakiem stalowym.

Opis:

• Hartowane i szlifowane prowadnice łoża
• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 6
• Układ płynu chłodzącego z osobnym zbiornikiem, wskaźnikiem poziomu i oddzielaczem oleju; łatwe opróżnianie zgodnie z normami DIN
• Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
• Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
• Mechaniczne wyłączanie posuwu wzdłużnego czteroma regulowanymi zderzakami mimośrodowymi
• Osłona śruby pociągowej
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym

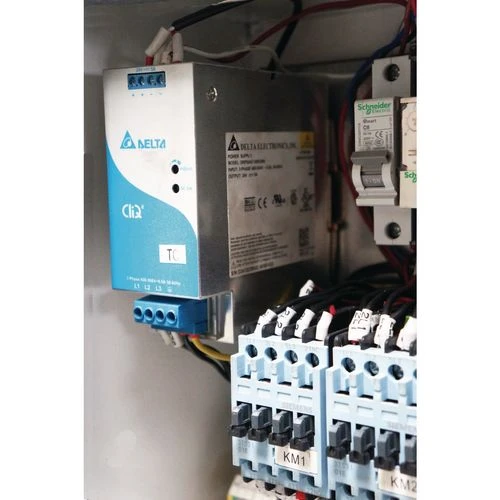

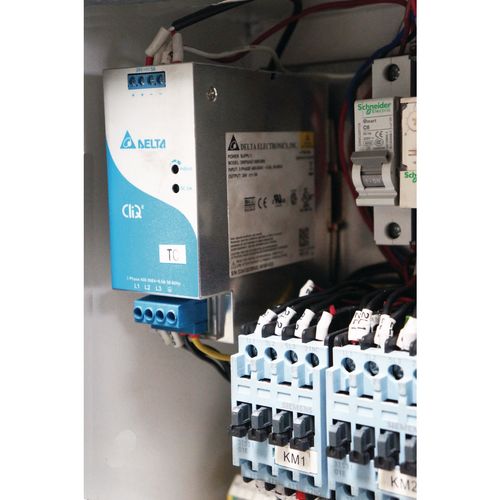

• Układ elektryczny z aparatami marki Siemens
• Pokrętła z funkcją automatycznego wyłączania
• Ustawiana skala zegara do gwintów
• Smarowanie centralne w saniach wzdłużnych
• Głowica imaka stalowego szybkozmiennego SWH 5-B
• 1 imak stalowy 25 x 120mm, typ D do noża czworokątnego

Cyfrowy wskaźnik położenia DPA 21:

• Wskaźnik prędkości obrotowej
• Wyraźna redukcja czasów produkcji
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Liniały pomiarowe

Zakres dostawy:

• Podtrzymka stała, maks. średnica detalu 160 mm
• Podtrzymka ruchoma, maks. średnica detalu 100 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK4/MK6
• Kieł centrujący stały MK4
• Głowica imaka stalowego, szybkozmiennego SWH5-B
• Imak stalowy 25 x 120 mm, typ D do noży czworokątnych
• Zegar do gwintowania
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze

Dane techniczne:

• Napięcie elektryczne: 400 V / 3 Ph ~50 Hz
• Całkowita moc zainstalowania: 5,8 kW

Wrzeciono:

• Moc silnika napędowego: 5,5 KW
• Stożek wrzeciona: MK 6
• Końcówka wrzeciona (mocowanie uchwytu): Camlock DIN ISO 702-2 nr 6
• Przelot wrzeciona: Ø 58 mm

Zakresy robocze:

• Wysokość kłów: 230 mm
• Rozstaw w kłach: 1060 mm
• Maks. średnica toczenia nad łożem: 460 mm
• Maks. średnica toczenia nad saniami poprzecznymi: 270 mm
• Maks. średnica toczenia po wyjęciu mostka: 690 mm
• Długość toczenia w wybraniu mostka: 240 mm
• Szerokość łoża: 300 mm

Zakres prędkości obrotowej:

• Prędkość obrotowa wrzeciona: 25 – 2.000 min-1
• Liczba stopni: 12 stopni

Maksymalne przesuwy:

• Przesuw sań górnych: 125 mm
• Przesuw suportu poprzecznego: 285 mm

Zakresy posuwów oraz gwintów:

• Posuwy wzdłużne: 0,031 – 1,7 mm/obr (42 posuwy)
• Posuwy poprzeczne: 0,014 – 0,784 mm/obr (42 posuwy)
• Gwinty metryczne: 0,1 – 14 mm/obr (41 skoków)
• Gwinty calowe: 112 – 2 Gg/cal (41 skoków)
• Koła podziałowe: 4 – 112 (50 gwintów)
• Gwinty modułowe: 0,1 – 7mm π (34 gwinty)

Konik:

• Mocowanie w tulei konika: MK 4
• Średnica/wysuw tulei konika: Ø 60 mm / 130 mm

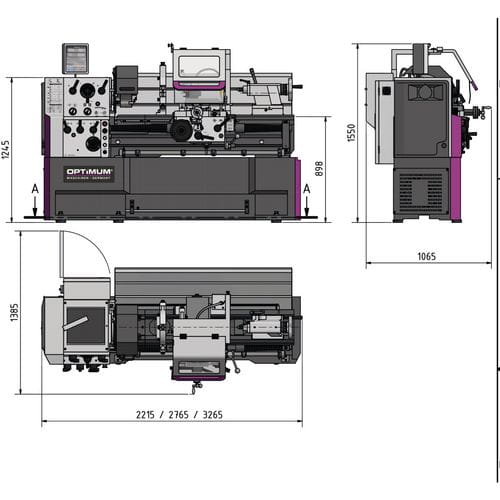

Wymiary:

• Długość: 2 215 mm
• Szerokość x wysokość: 1 065 x 1 550 mm
• Ciężar netto: 1.720 kg
