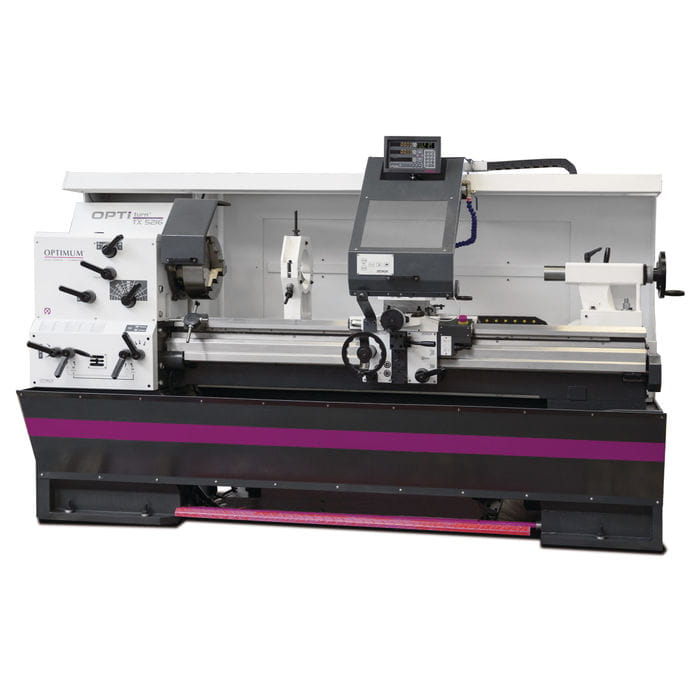

Tokarka spełnia najwyższe wymagania w zakresie wyposażenia technicznego i precyzji. Z cyfrowym wskaźnikiem położenia DPA 32-3

• Podłoże maszyny wykonane z mocno użebrowanego żeliwa
• Jednoczęściowa podstawa maszyny wykonana ze stali
• Wysoka sztywność obudowy wrzeciennika dzięki mocno użebrowanemu odlewowi 25GG
• Wszystkie koła zębate przekładni posuwowej wykonane ze stali, hartowane i szlifowane
• Wały na łożyskach igiełkowych, wszystkie elementy są smarowane w kąpieli olejowej
• Hartowane i szlifowane wrzeciono zapewnia ogromną dokładność i trwałość
• Dzięki wysokiej wydajności skrawania, usuwanie dużej ilości wiórów podczas obróbki zgrubnej nie stanowi problemu
• Przyjazny w serwisowaniu zdejmowany panel tylny
• Łańcuch energetyczny do łagodnego prowadzenia przewodów i węży
• Zabezpieczenie przed wiórami przesuwane wraz z prowadnicą łoża ze zintegrowanym wskaźnikiem położenia i wężem chłodziwa, przesuwana ręcznie
• Odłączane koła ręczne przetestowane wg EN 23125
• Dwukanałowy przełącznik prawo- dwukanałowy przełącznik prawo-lewy przetestowany wg EN 23125
• Bez konieczności wymiany kół
• Przełącznik z kalkulacją cyklu życia przetestowany wg EN ISO 13849
• Z zabezpieczeniem przed jednoczesną pracą mechanizmu gwintowania i posuwu
• Prowadnice łoża hartowane i precyzyjnie szlifowane
• Elektronicznie hamowany silnik
• Elektroniczne wyłączenie posuwu osi Z
• Wszystkie elektroniczne elementy sterujące dostępne centralnie
• Pełne oświetlenie pola roboczego
• Zewnętrzny zbiornik płynu chłodzącego ze wskaźnikiem poziomu i separatorem oleju
• Kompletna osłona wrzeciona prowadzącego i napinającego
• Elektryczne wyłączanie położenia z poczwórnym ogranicznikiem położenia
• uchwyt tokarski 3-szczękowy w standardowym zakresie dostawy
• Szybkozmienny uchwyt stalowy SWH 7-C
• 1 uchwyt stalowy 32 x 130 typ D dla dłuta kwadratowego 25 mm
• Cyfrowy wskaźnik położenia DPA 32-3

TX 5216:

• Duży otwór wrzeciona Ø 80 mm
• Duża średnica wrzeciona Ø 80 mm

Dane techniczne:

Wymiary i wagi:

• Długość (produktu) ok.: 3016 mm
• Szerokość/głębokość (produkt) ok.: 1270 mm
• Wysokość (produktu) ok.: 2217 mm
• Waga (netto) ok.: 2470 kg

Obszary pracy:

• Wysokość środka: 260 mm
• Najwyższy poziom: 1600 mm
• Przechylanie się nad łożem maszyny: 520 mm
• Średnica huśtawki w moście łóżka: 780 mm
• Średnica wychylenia nad prowadnicą wzdłużną: 520 mm
• Przechylanie się nad ślizgiem poprzecznym: 324 mm
• długość zawracania w moście łóżkowym: 780 mm
• Szerokość łóżka: 350 mm

Zakres prędkości:

• Liczba zakresów prędkości: 12
• Zakres prędkości: 30 – 1500 min¯¹

Dane elektryczne:

• Moc silnika napędowego: 5,5 kW
• Napięcie zasilania: 400 V
• Częstotliwość sieci: 50 Hz

System środków chłodząco-smarujących:

• System chłodziwa Moc pompy chłodziwa: 100 W

Wrzeciono:

• Uchwyt wrzeciona: Camlock DIN ISO 702-2 Nr. 8
• Otwór wrzeciona/ przejście wrzeciona Średnica: 80 mm
• Stożek wrzeciona: MT 7

Tailstock:

• Mocowanie na koncie tylnym: MT5
• suw dudki konikowej: 180 mm
• Średnica dudki ogonowej: 72 mm

Pochylenia:

• Metryka nachylenia: 0,5 – 15 mm/U
• Liczba boisk Metryczna: 55
• Skok calowy: 60 – 2 Gg/1"
• Liczba boisk Cale: 55
• Skok Diametralny Skok: 120 – 4 Gg/π
• Liczba podziałek Podziałka śr.: 55
• Skok modułu gwintu: 0,25 – 7,5 mm x π
• Liczba skoków Gwint modułu: 55

Ścieżka poprzeczna:

• Przesuw górnej zasuwy: 170 mm
• Przesunięcie wózka krzyżowego: 350 mm
• Przesuwanie się zjeżdżalni łóżka: 1400 mm

Posuw:

• Zakres posuwu wzdłużnego: 0,05 – 1,5 mm/U
• Liczba posuwów wzdłużnych: 55
• Zakres posuwu planarny: 0,025 – 0,75 mm/U
• Liczba planów żywieniowych: 55

Podłączenie elektryczne:

• Całkowite podłączone obciążenie: 6,1 kW
