Opis:

• Silnie użebrowane żeliwne łoże maszyny
• Jednoczęściowa stalowa podstawa maszyny
• Wysoka sztywność obudowy wrzeciennika dzięki silnie użebrowanemu żeliwu 25GG
• Precyzyjnie obrobiony suport
• Wały na łożyskach igiełkowych, wszystkie elementy smarowane w kąpieli olejowej
• Prowadnice łoża hartowane i precyzyjnie szlifowane

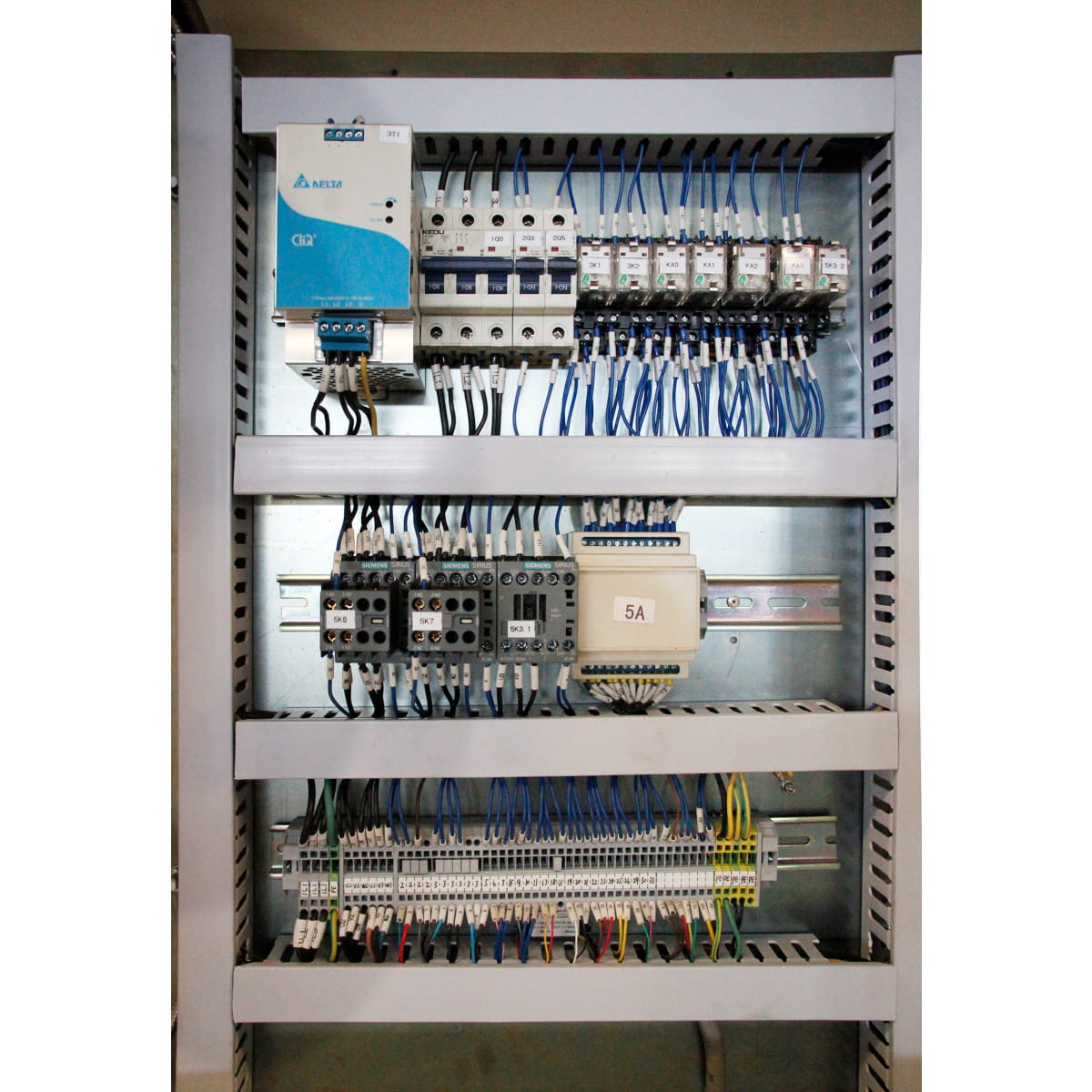

• Dostęp do wszystkich elektronicznych elementów sterujących centralnie
• Wszystkie koła zębate
• Wszystkie elektroniczne elementy sterujące są dostępne centralnie
• Wszystkie koła zębate przekładni posuwu wykonane są ze stali, hartowanej i precyzyjnie szlifowanej
• Przekładnie ręczne odsprzężone i przetestowane zgodnie z normą EN 23125
• Przełącznik dwukanałowy prawy/lewy przetestowany zgodnie z normą EN 23125
• Przełącznik z kalkulacją cyklu życia, przetestowany zgodnie z normą EN ISO 13849
• System chłodzenia z oddzielnym 50 litrowym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i
• czyszczenie zgodnie z normą DIN
• Kompletna osłona wodzików i dyszla
• Kompletne oświetlenie obszaru roboczego
• Hartowane i szlifowane wrzeciono czołowe zapewnia ogromną dokładność i trwałość
• Wysokie usuwanie wiórów podczas obróbki zgrubnej nie stanowi problemu dzięki dużej wydajności usuwania wiórów
• Zamykana osłona przed wiórami porusza się wraz z prowadnicą łoża ze zintegrowanym wskaźnikiem położenia i wężem chłodziwa, Przesuwana ręcznie
• Nie ma konieczności wymiany przekładni
• Z zabezpieczeniem przed jednoczesnym uruchomieniem gwintownika i posuwu

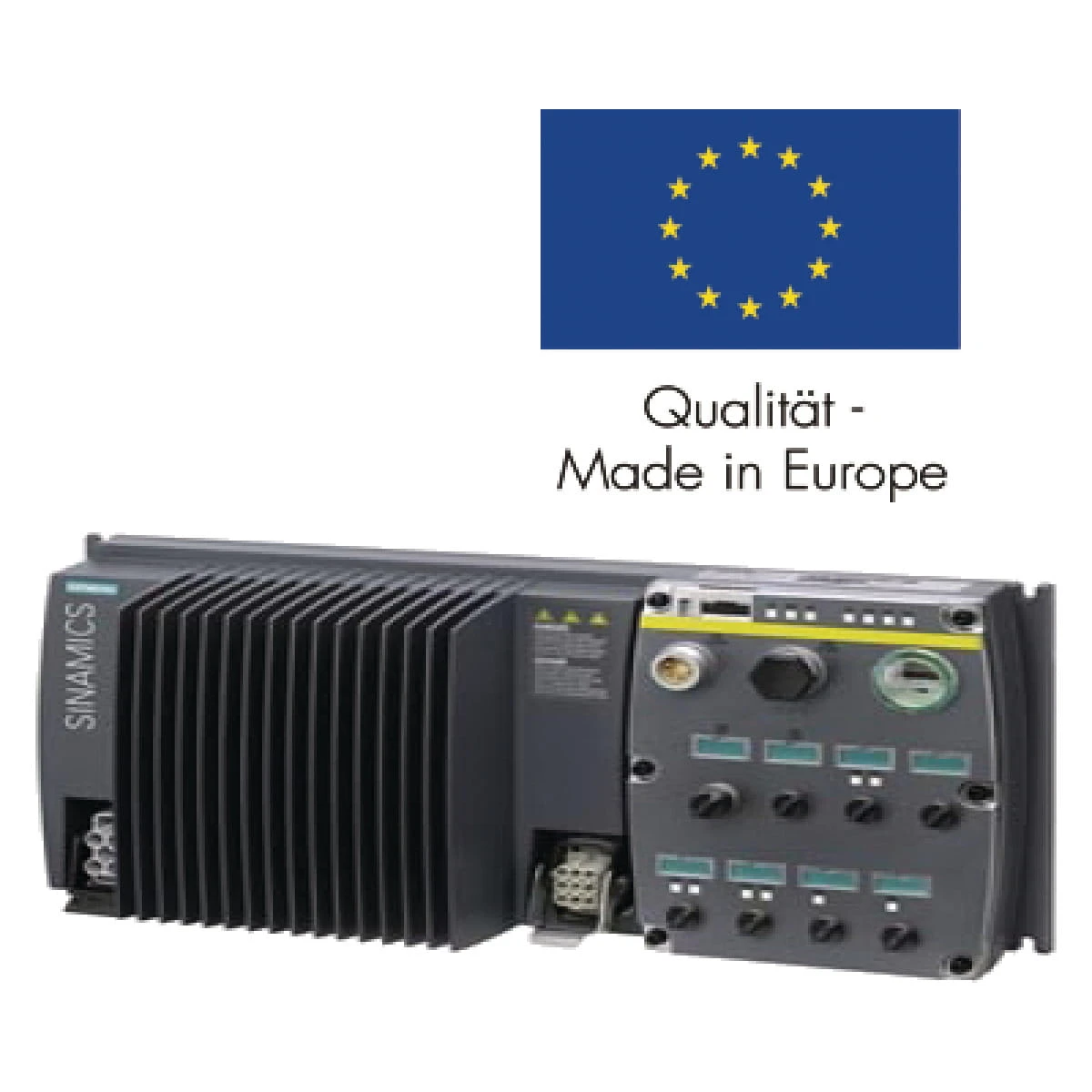

• Silnik hamowany elektronicznie
• Elektroniczne odcięcie posuwu osi Z
• Elektroniczne odcięcie pozycji z poczwórnym ogranicznikiem pozycji
• Trójszczękowy uchwyt tokarski w wyposażeniu standardowym
• Szybkozmienny stalowy uchwyt SWH 7-C
• Uchwyt stalowy 32 x 130 typ D dla dłuta kwadratowego 25 mm

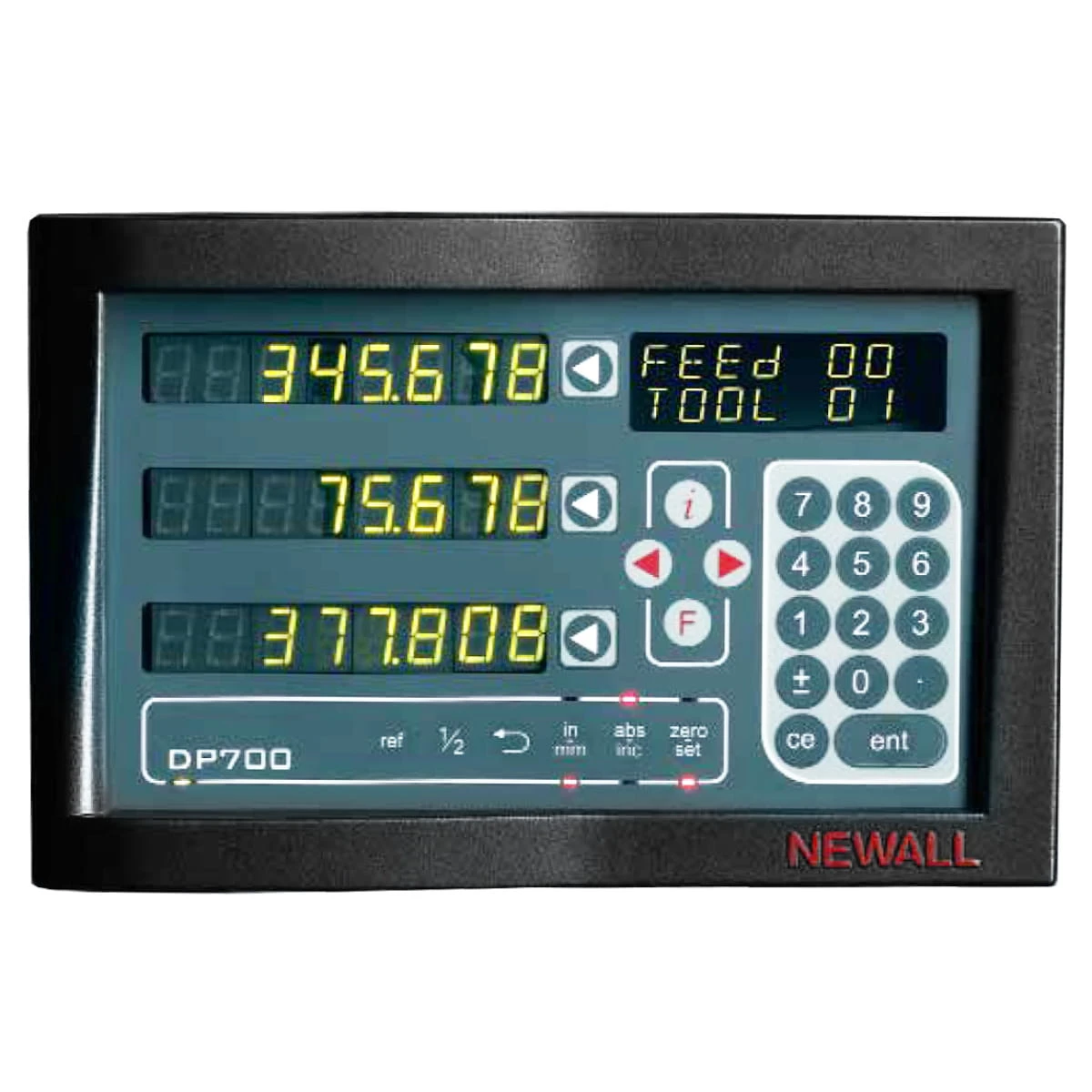

• Cyfrowy wskaźnik położenia DP700

Dane techniczne:

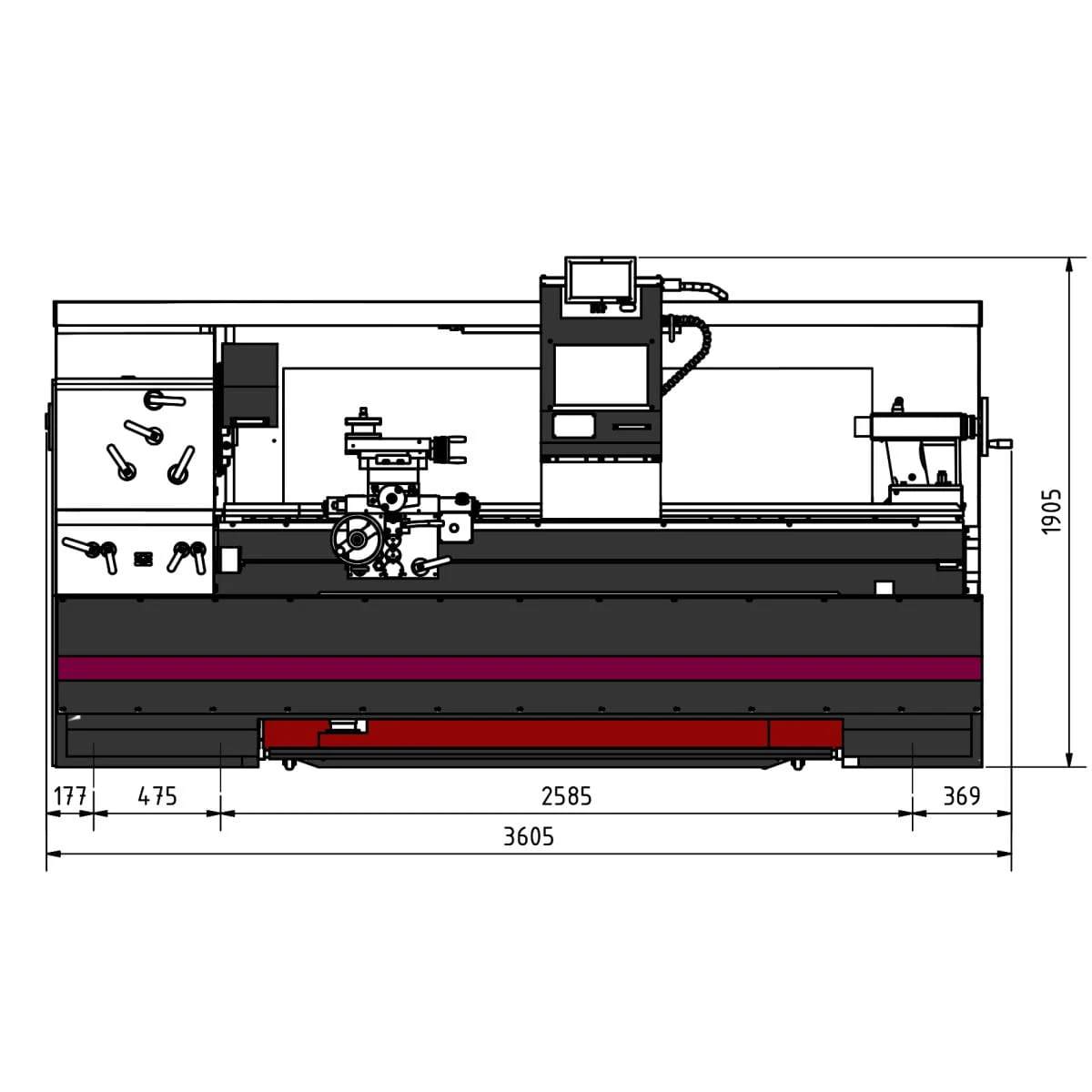

• Długość (produktu) ok.: 3605mm

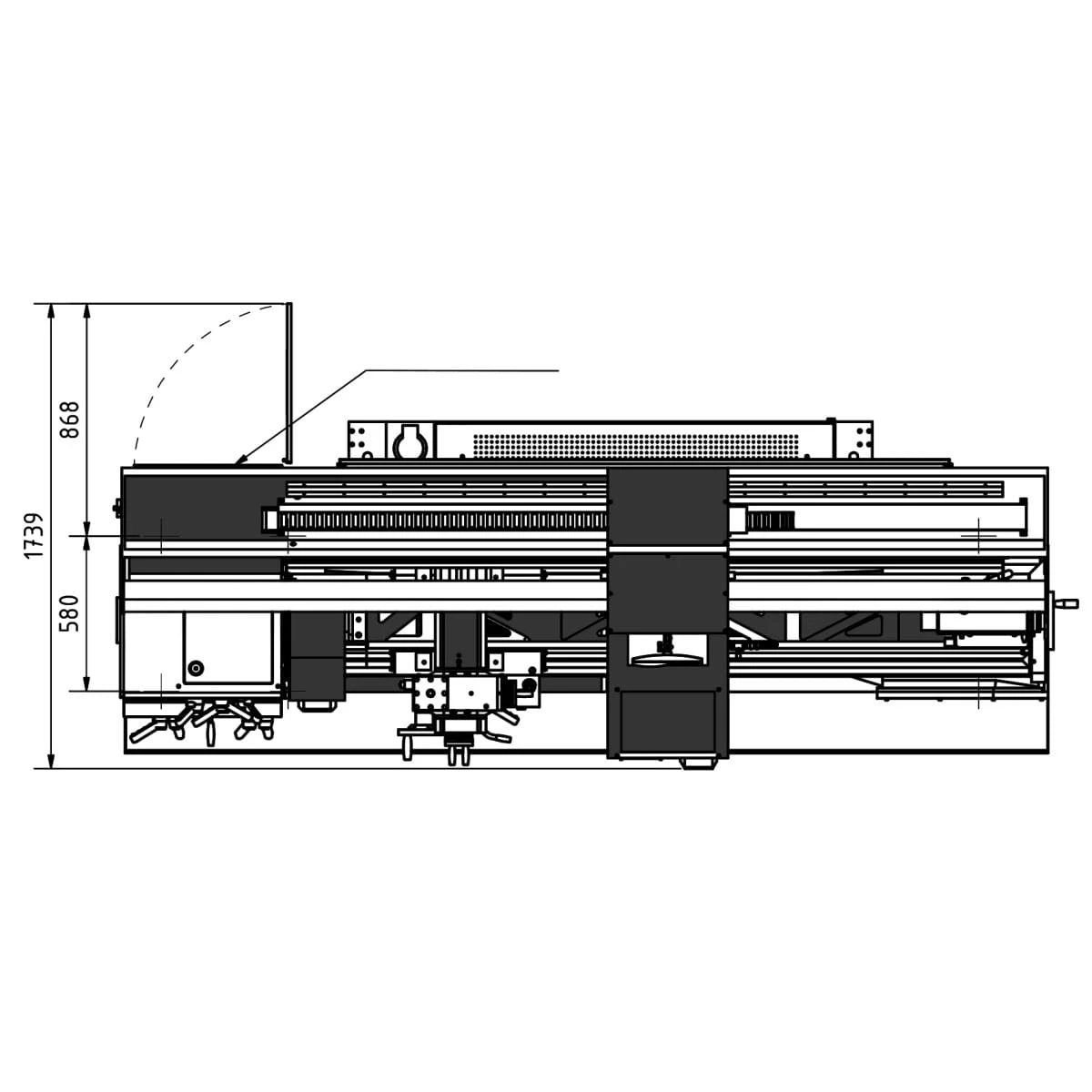

• Szerokość/głębokość (produkt) ok.: 1739mm
• Wysokość (produktu) ok.: 1905mm
• Waga (netto) ok.: 2800kg
• Wysokość środka: 310mm
• Najwyższy poziom: 2225mm
• Przechylanie się nad łożem maszyny: 620mm
• Średnica huśtawki w moście łóżka: 880mm
• Średnica wychylenia nad prowadnicą wzdłużną: 580mm
• Przechylanie się nad ślizgiem poprzecznym: 424mm
• długość zawracania w moście łóżkowym: 231mm
• Liczba zakresów prędkości: 2 x 3Etapy
• Zakres prędkości: 14 – 1800min¯¹
• Moc silnika napędowego: 11kW
• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• System chłodziwa Moc pompy chłodziwa: 0,1kW
• Uchwyt wrzeciona: Camlock DIN ISO 702-2 Nr. 8
• Uchwyt stalowy: SWH 7-C
• Otwór wrzeciona/ przejście wrzeciona Średnica: 105mm
• Stożek wrzeciona: MT 7
• Mocowanie na koncie tylnym: MT 5
• suw dudki konikowej: 180mm
• Średnica dudki ogonowej: 72mm
• Metryka nachylenia: 0,5 – 15mm/U
• Liczba boisk Metryczna: 55
• Skok calowy: 60 – 2Gg/1"
• Liczba boisk Cale: 55
• Skok Diametralny Skok: 120 – 4Gg/π
• Liczba podziałek Podziałka śr.: 55
• Skok modułu gwintu: 0,25 – 7,5mm x π
• Liczba skoków Gwint modułu: 55
• Skok śruby prowadzącej: 6mm
• Przesuw górnej zasuwy: 170mm
• Przesunięcie wózka krzyżowego: 350mm
• Przesuwanie się zjeżdżalni łóżka: 2000mm
• Zakres posuwu wzdłużnego: 0,05 – 1,5mm/U
• Liczba posuwów wzdłużnych: 55
• Zakres posuwu planarny: 0,025 – 0,75mm/U
• Liczba planów żywieniowych: 55
• Silnik posuwu Moc napędu: 0,55kW
• Całkowite podłączone obciążenie: 12kW



Zawartość dostawy:

• Uchwyt tokarski trójszczękowy Ø 315 mm nr kat. 8
• Punkt centrujący nieobrotowy MK 5 długi
• Punkt centrujący nieobrotowy MK 5 krótki
• Uchwyt szybkozmienny stalowy SWH 7 8
• Punkt centrujący nieobrotowy MK 5 długi
• Punkt centrujący nieobrotowy MK 5 krótki
• Uchwyt stalowy szybkowymienny SWH 7-C
• Uchwyt stalowy do dłuta czworokątnego 32 x 130 typ D do dłuta czworokątnego 25 mm
• Początkowe napełnianie maszyny olejem wysokiej jakości
• Tuleja redukcyjna MK 7 / MK 5
• Narzędzie do obsługi
