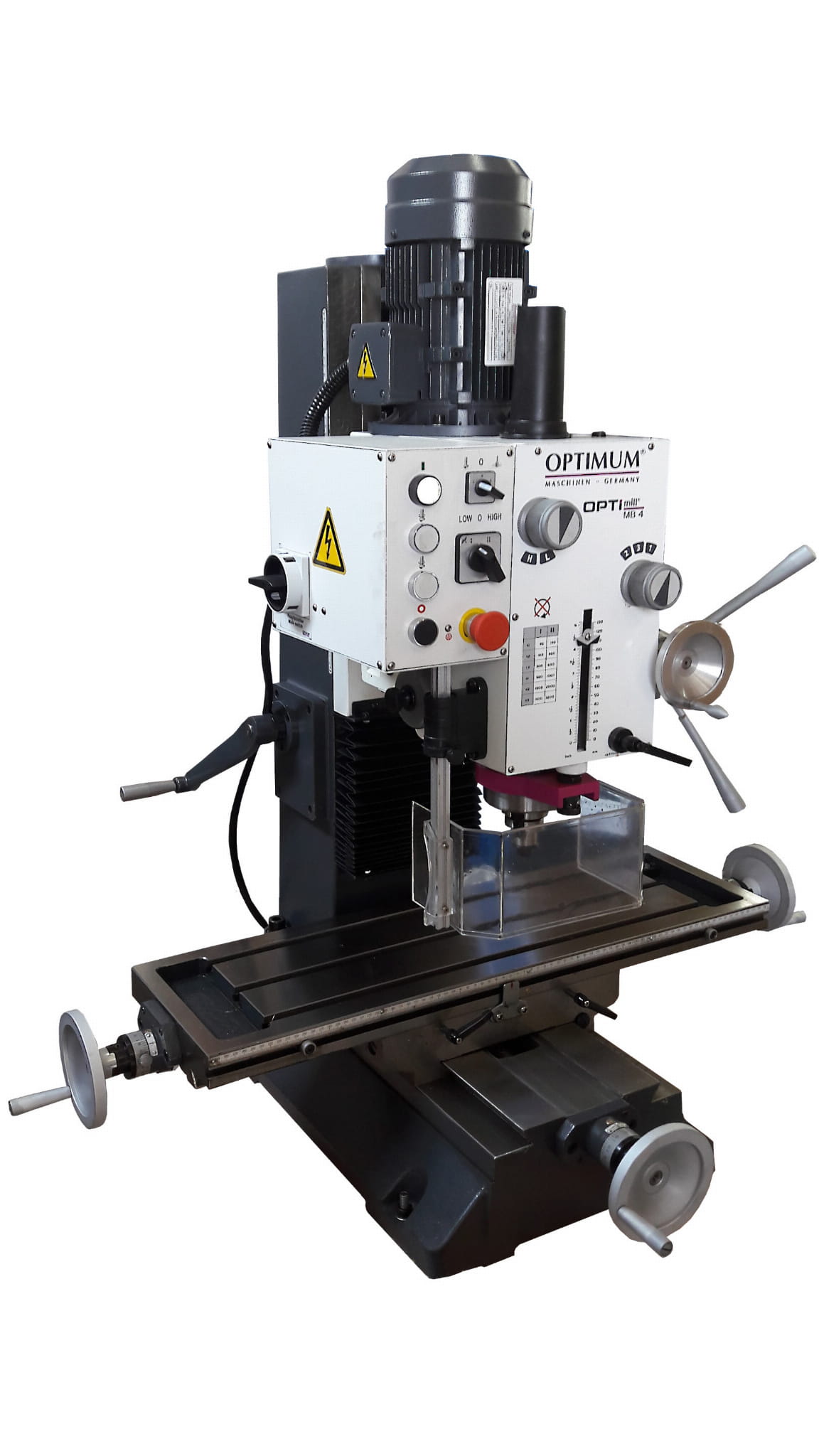

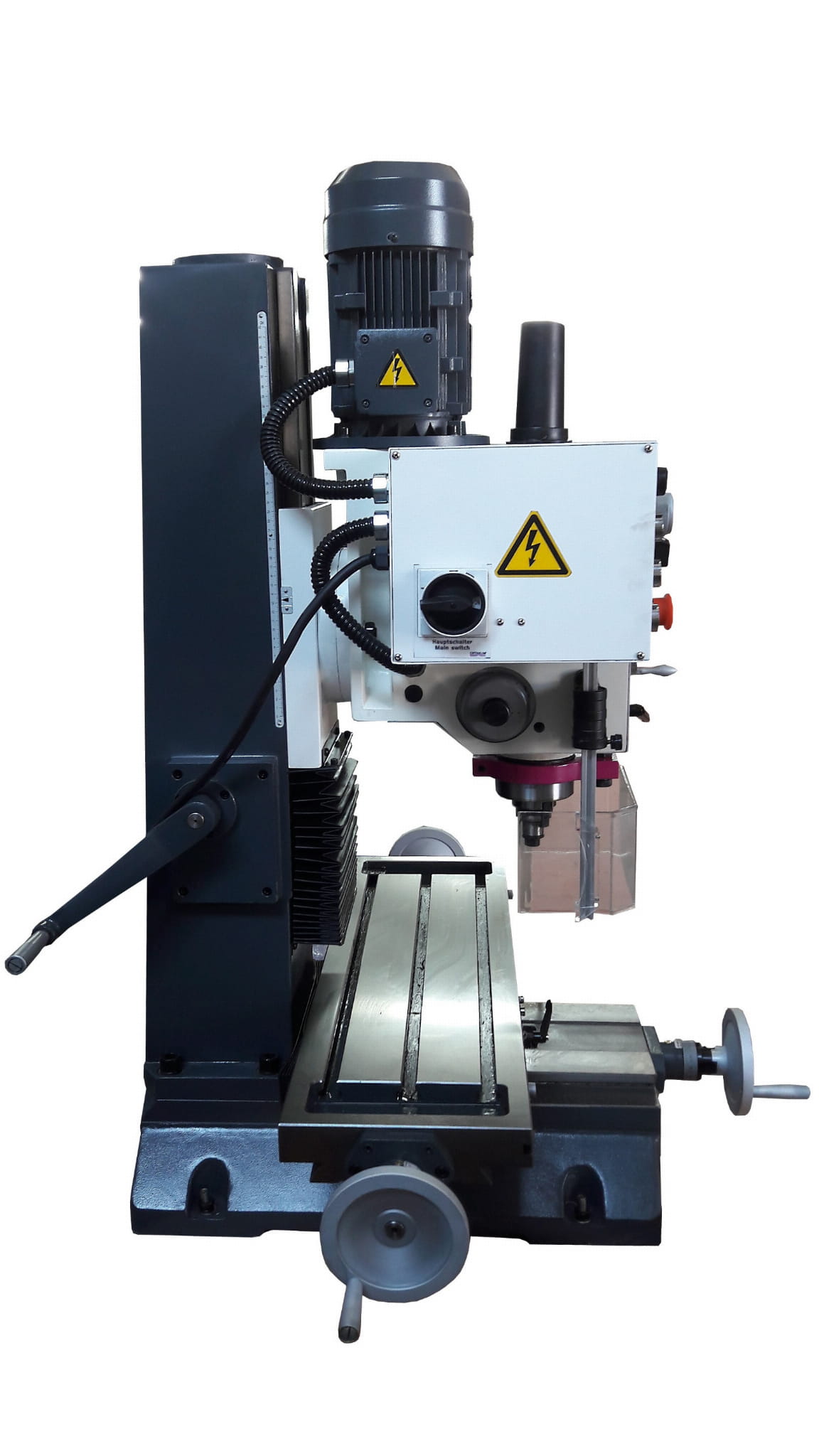

OptiMill MB 4 – Stabilna wiertarko frezarka z regulacją 12 różnych prędkości za pomocą przekładni mechanicznej.

Opis:

• Ciężka, masywna wersja żeliwna
• Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
• Duży zakres prędkości obrotowej 95 – 3.200 min-1 dzięki 12 przełączanym prędkościom za pomocą przekładni zębatej
• Tryb pracy “gwintowanie” – automatyczna zmiana obrotów przy zadanej głębokości
• Dwustopniowy silnik elektryczny

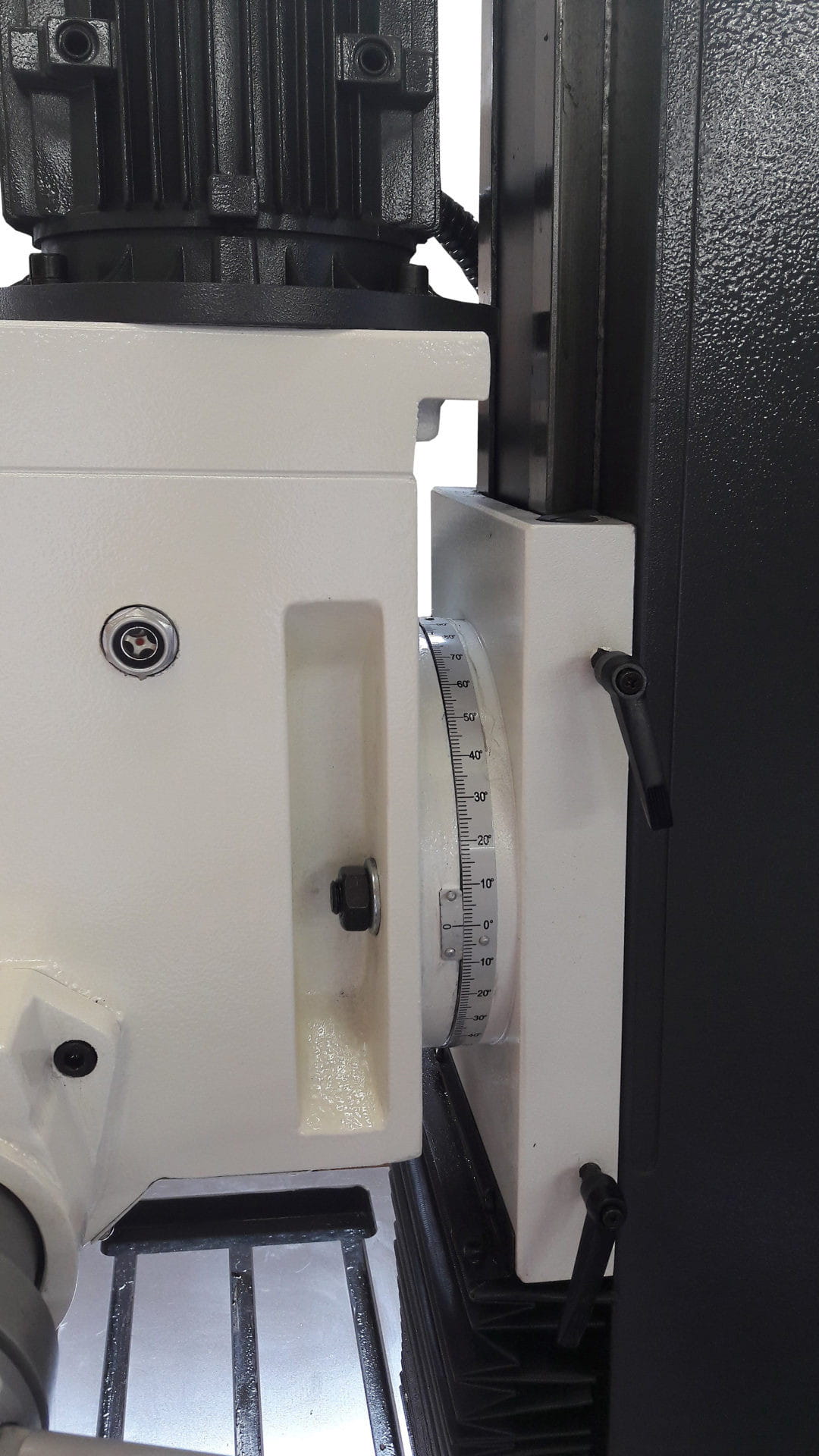

• Głowica wychylna o ± 60°
• Regulowane listwy klinowe
• Mechaniczny ogranicznik głębokości wiercenia
• Przeniesienie napędu z silnika na wrzeciono za pomocą trwałej przekładni zębatej

Tryb pracy “gwintowanie”:

• Silnik jest włączany przez przesunięcie dźwigni tulei w dół
• Z chwilą osiągnięcia ustawionej głębokości następuje odwrócenie kierunku obrotów wrzeciona
• Wiertło gwintujące wykręca się z powrotem z półwyrobu
• Kiedy tuleja wsunie się całkowicie aż do punktu przełączającego, obroty wrzeciona zostaną zatrzymane

Zakres dostawy:

• Adapter MK4 / MK3
• Śruba M16 do mocowania oprawki we wrzecionie
• Narzędzia do obsługi

Urządzenie bez podstawy !!!

Dane maszyny

• Napięcie elektryczne: 400 V / 3 Ph ~50 Hz
• Moc silnika napędu wrzeciona: 1,1 / 1,5 kW

Wydajność wiercenia-frezowania

• Średnica wiercenia w stali (S235JR): Ø 32 mm
• Średnica wiercenia ciągłego w stali (S235JR): Ø 28 mm
• Maks. średnica głowicy frezarskiej: Ø 63 mm
• Maks. średnica freza trzpieniowego: Ø 28 mm

Mocowanie wrzeciona

• Wysuw tulei wrzeciona: 120 mm
• Mocowanie we wrzecionie: MK 4
• Średnica tulei wysuwnej: 75 mm
• Odległość wrzeciona od kolumny: 275 mm

Głowica wiertarsko-frezarska

• Zakres prędkości obrotowych wrzeciona: 95 – 3.200 min-1
• Stopnie przekładni: 2 x 6 Stopni
• Zakres wychylenia: ± 600

Stół krzyżowy

• Długość stołu: 800 mm
• Szerokość stołu: 240 mm
• Odstęp wrzeciono – stół krzyżowy: 460 mm
• Szerokość rowka teowego / rozstaw: 14 mm / 63 mm

Maksymalne przesuwy

• Oś X: 450 mm
• Oś Y: 195 mm
• Oś Z: 430 mm

Wymiary

• Długość: 1 155 mm
• Szerokość: 775 mm
• Maks. Wysokość: 1 420 mm
• Ciężar całkowity: 320 kg
