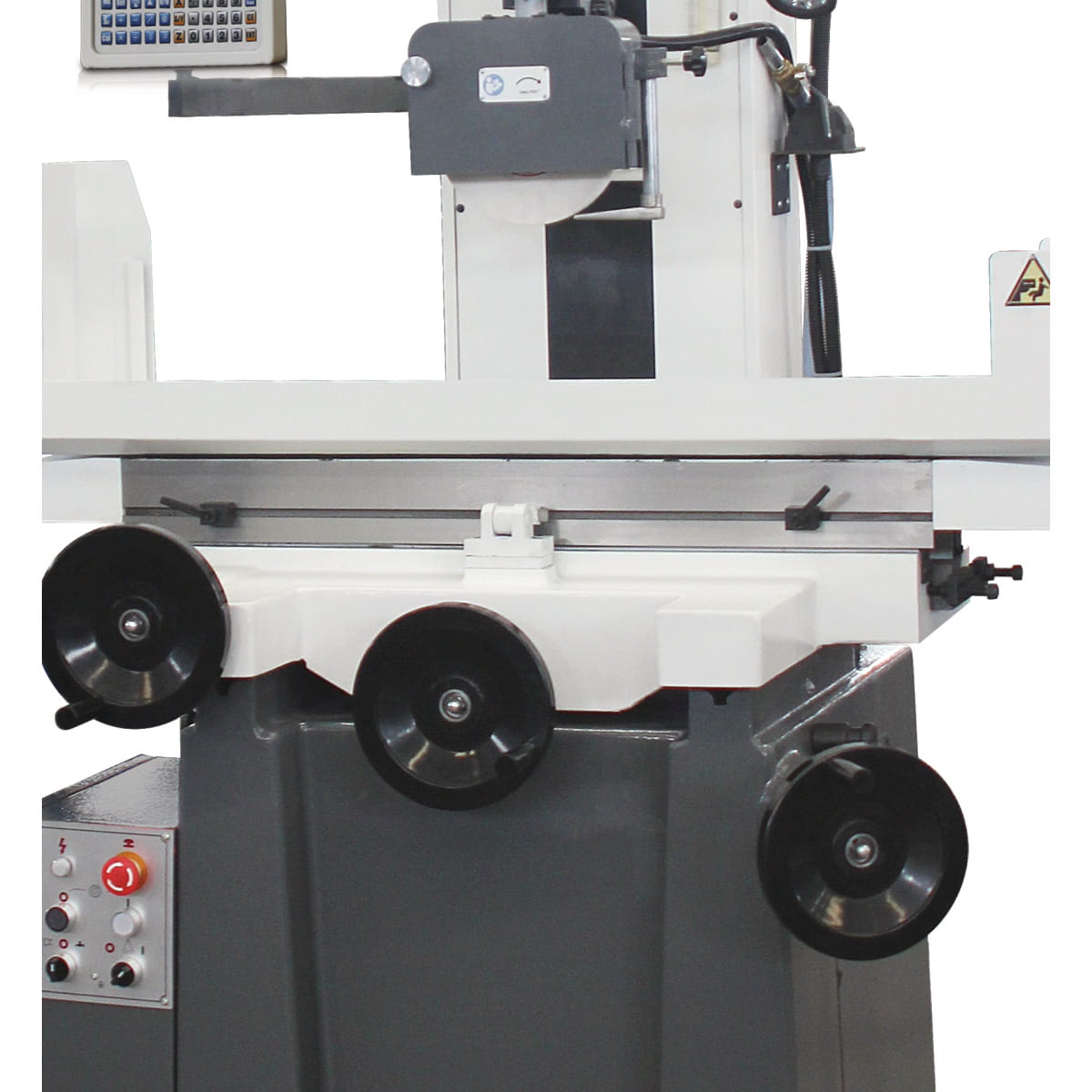

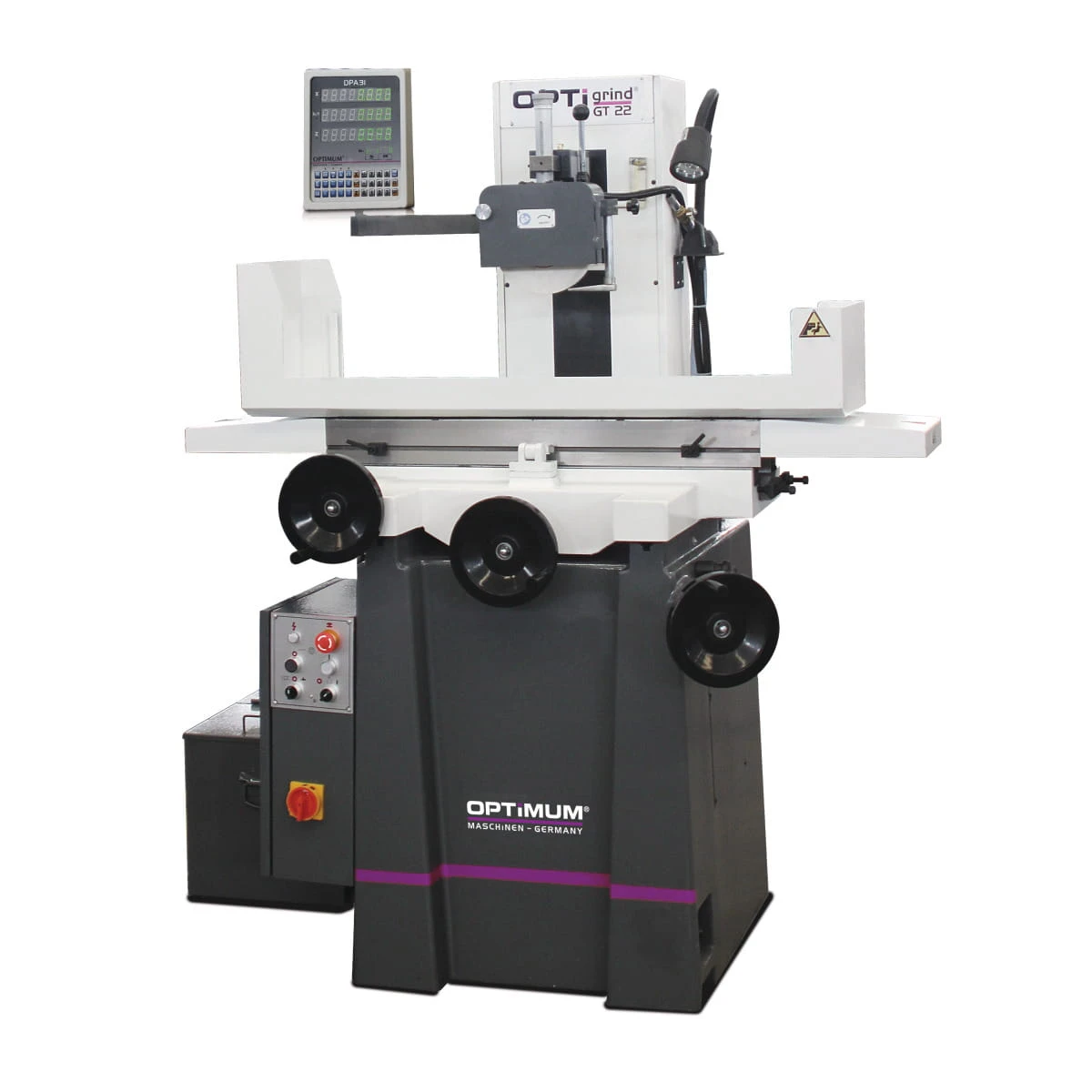

Opis szlifierki do płaszczyzn GT 22 z wskaźnikiem położenia DPA31:

• Wysokiej jakości wrzeciono z precyzyjnymi łożyskami stożkowymi.
• Hartowane i szlifowanie prowadnice stołu.
• Ściągacz ściernicy zintegrowany z maszyną.
• Masywna podstawa maszyny wykonana z stabilnego odpornego na skręcanie żeliwa.
• Bezluzowa płaska prowadnica V w osi Z i płaskie prowadnice w osi X i Y.
• Ręczna pompa olejowa.
• W osi Y wrzeciono o gwincie trapezowym.
• System pomiarowy odporny na zabrudzenia i wodę.
• Oszczędny silnik IE3.
• Precyzyjne śruby kulkowe.
• Dwukanałowa elektronika bezpieczeństwa.
• Centralne smarowanie ręczne.
• Zewnętrzy zbiornik chłodziwa w układzie chłodzenia.
• Elektronika bezpieczeństwa przy napięciu 24 V DC.

Wyposażenie standardowe, szlifierki GT 22:

• Biała ściernica o korundzie 46
• Lampa LED
• Układ chłodzenia z zewnętrzym zbiornikiem płynu

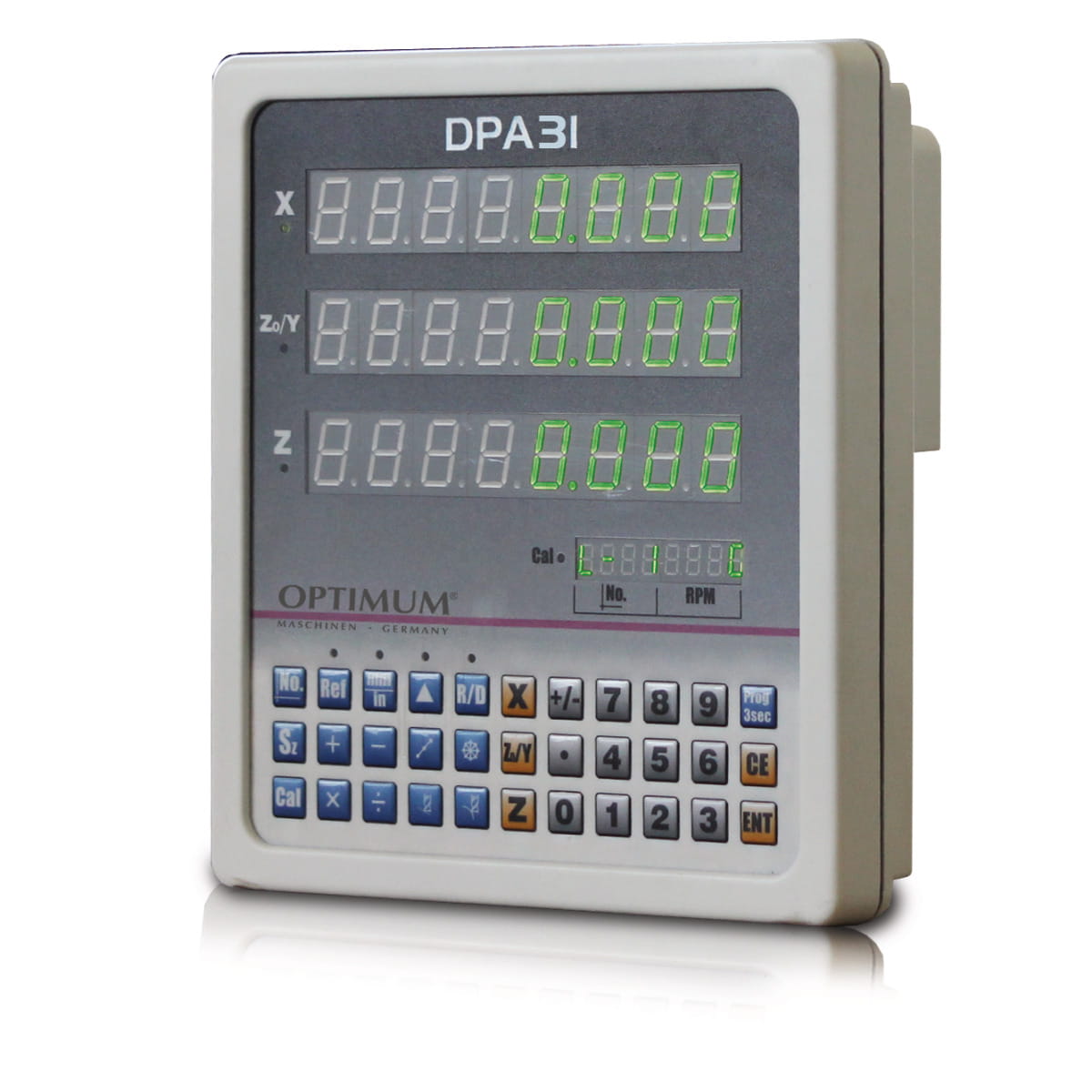

• Cyfrowy wskaźnik pozycji

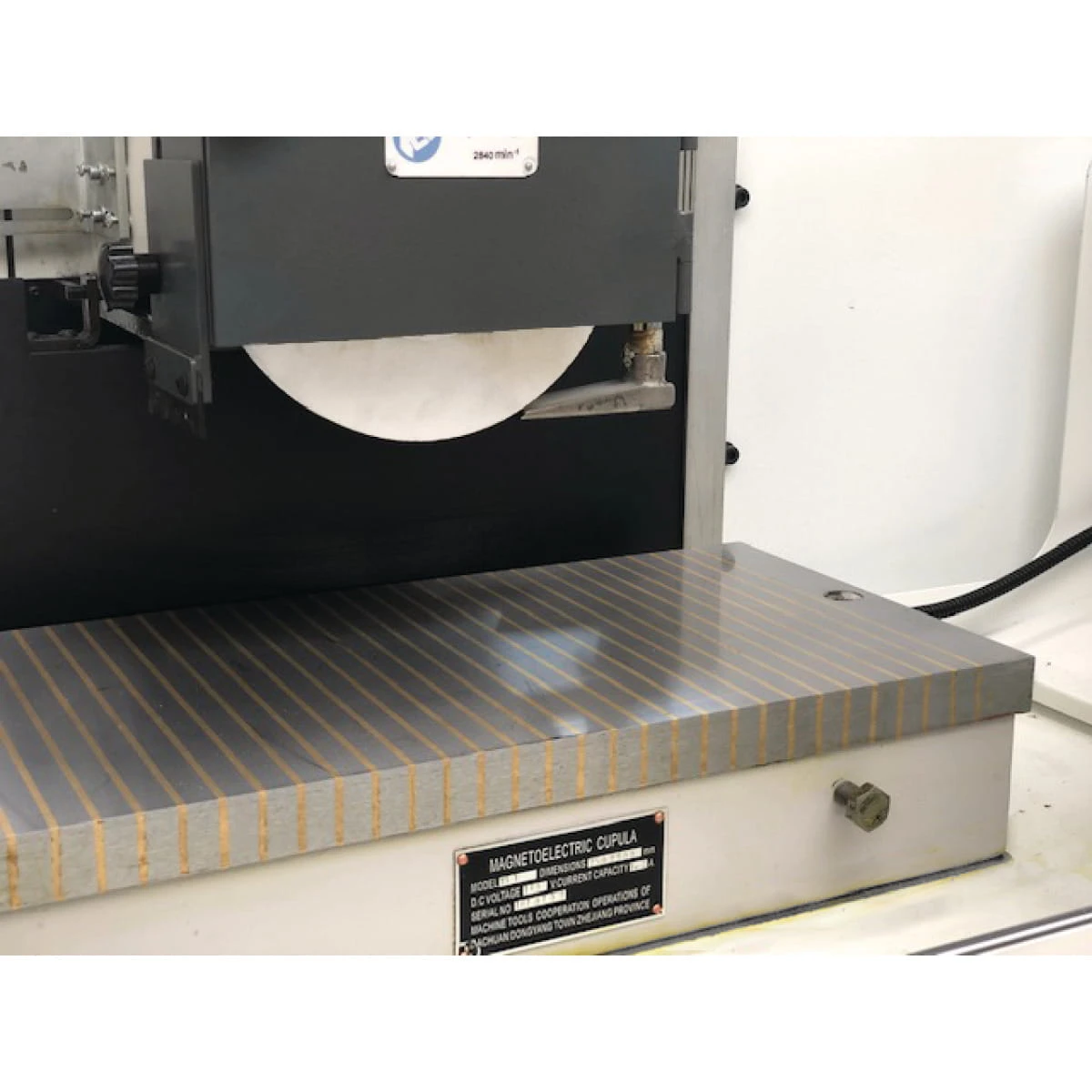

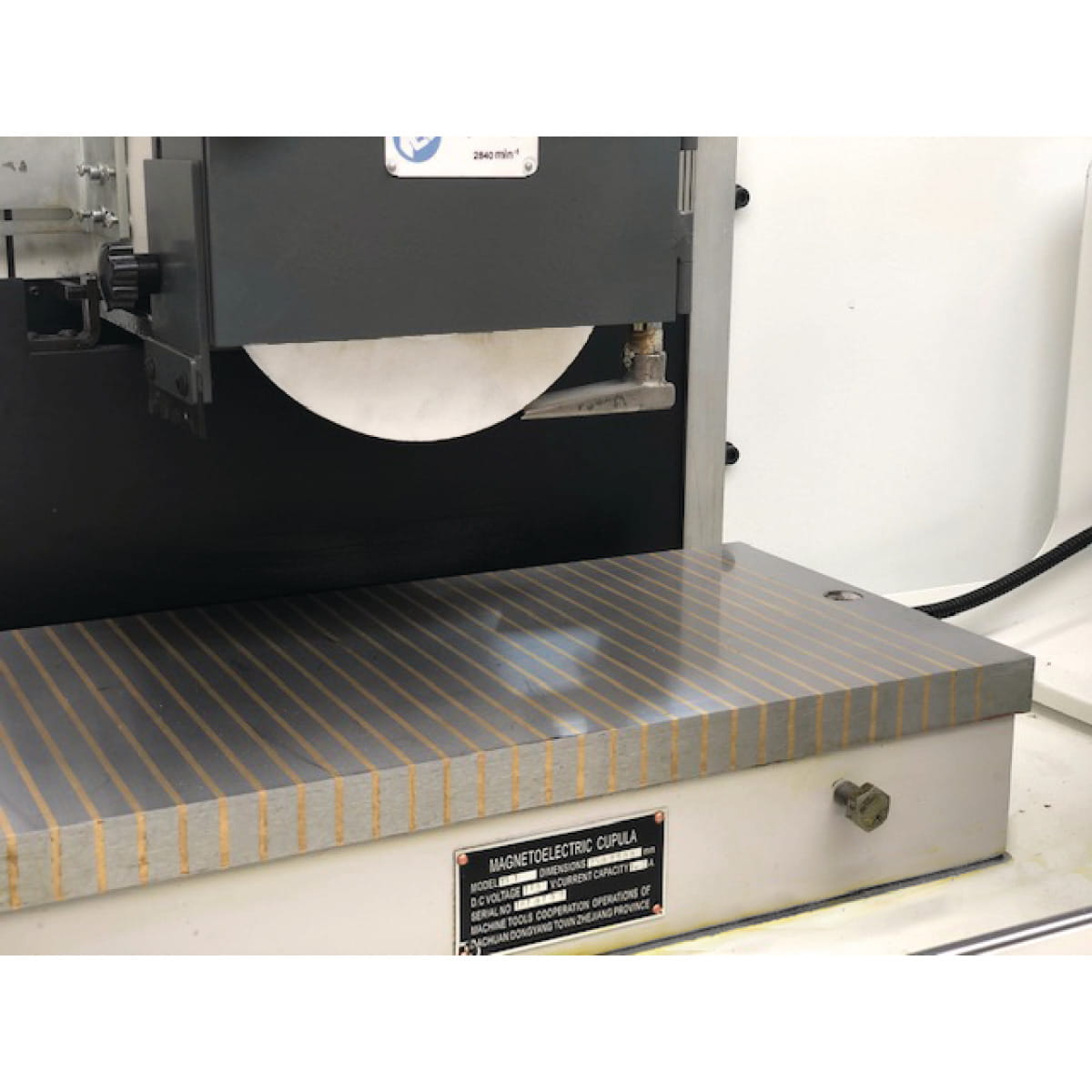

• Stół elektromagnetyczny
• Trzpień do wywarzenia ściernicy
• Ręczny, diamentowy obciągacz równoległy z regulacją mikrometryczną
• Nóżki do wypoziomowania
• Narzędzia do obsługi

Dane techniczne, szlifierki do płaszczyzn GT 22:

• Napięcie elektryczne: 400 V / 3 Ph ~50 Hz
• Moc silnika S1 napędu wrzeciona ściernicy: 1,5 kW
• Powierzchnia płyty elektro-magnetycznej: 200 x 450 mm
• Maks. wymiary detalu: 450 x 200 x 350 mm
• Maks. obciążenie stołu: 128 kg
• Koncentryczność wrzeciona szlifierskiego: 0,005 mm
• Minimalny dosuw w ośi Y: 0,005 mm
• Odległość osi wrzeciona od powierzchni stołu: 450 mm
• Prędkość obrotowa wrzeciona: 2840 obr/min
• Wymiary ściernicy: 200 x 13 x 31,75 mm
• Przesuw w osi X (wzdłużny) / w osi Z (poprzeczny): 500 mm / 240 mm
• Wymiary: długość x szerokość x wysokość: 1.330 x 1.150 x 1.680 mm
• Waga netto: 850 kg
