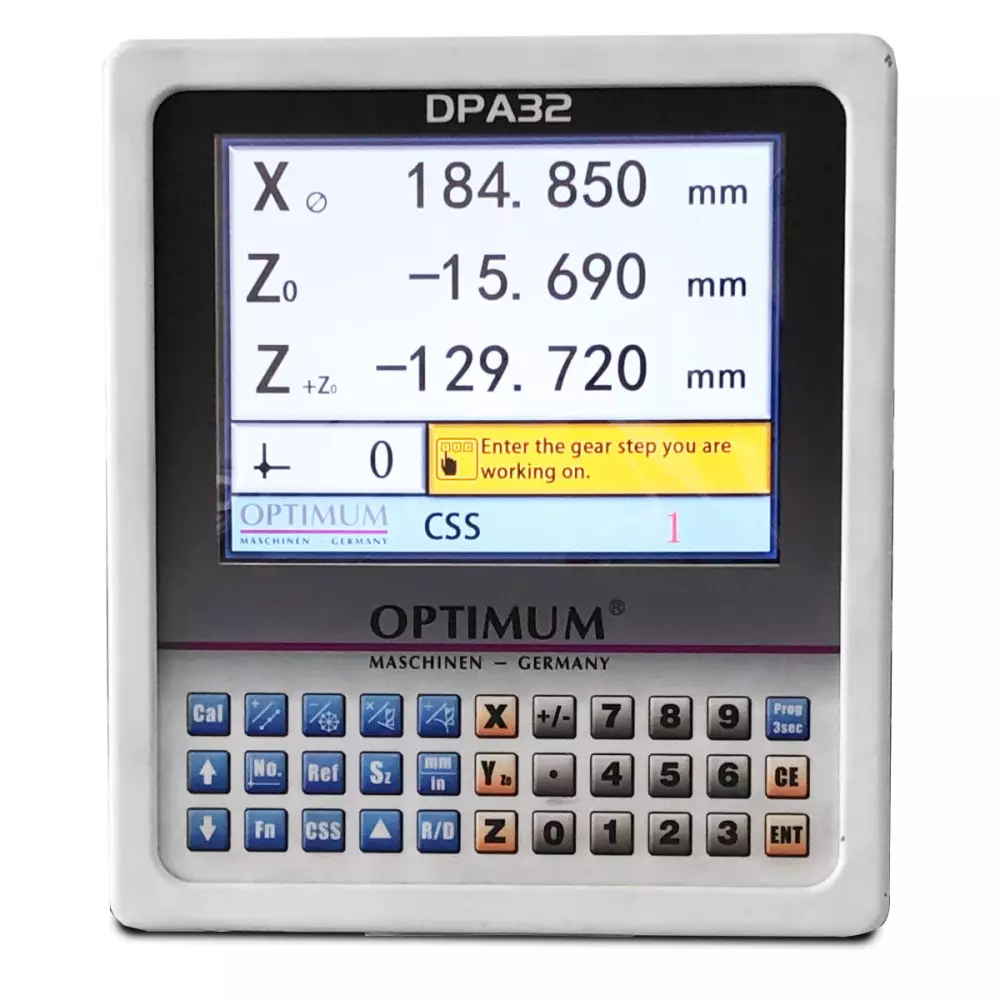

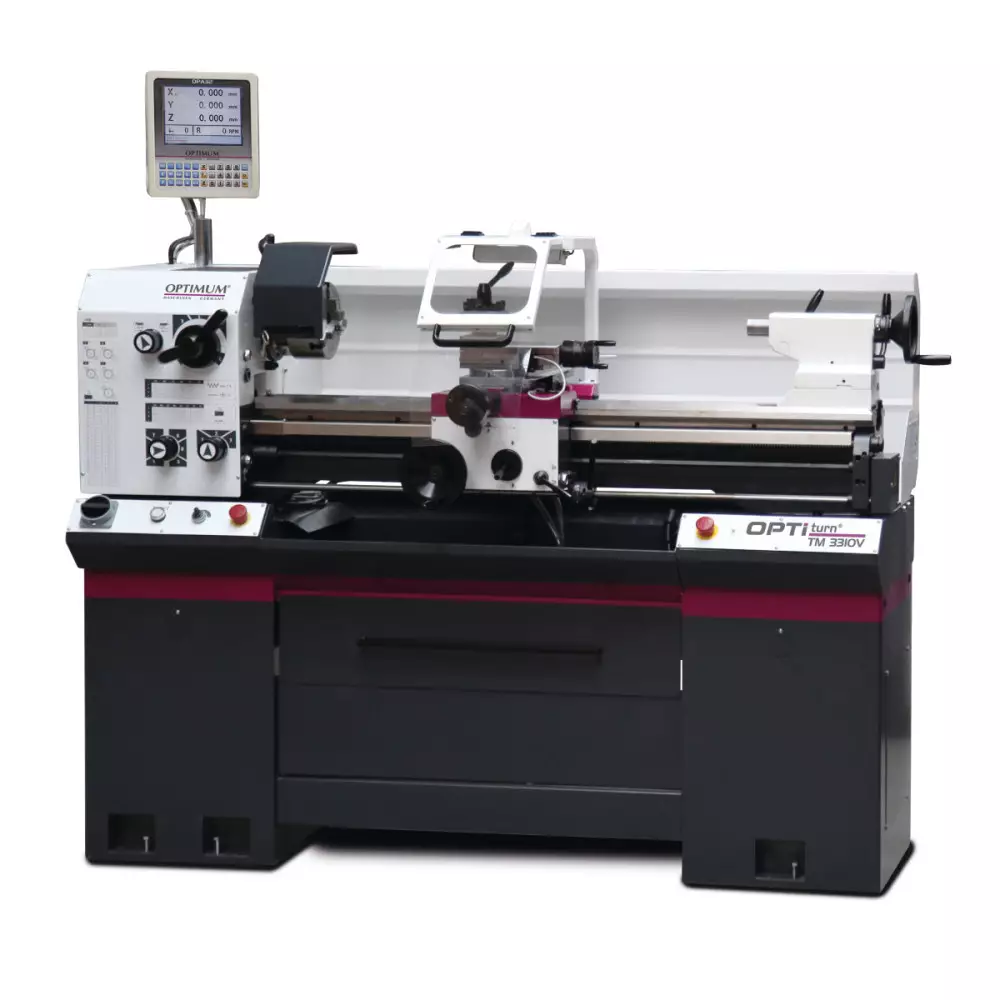

Tokarka OPTIMUM TM 3310V przekonuje stabilną konstrukcją i łatwą obsługą. Z cyfrowym wskaźnikiem położenia DPA 32-3

Dane techniczne:

Wymiary i wagi

• Długość (produktu) ok.: 1760 mm
• Szerokość/głębokość (produkt) ok.: 745 mm
• Wysokość (produktu) ok.: 1590 mm
• Waga (netto) ok.: 470 kg

Obszary pracy

• Wysokość środka: 165 mm
• Najwyższy poziom: 1000 mm
• Przechylanie się nad łożem maszyny: 330 mm
• Przechylanie się nad ślizgiem poprzecznym: 216 mm

Zakres prędkości

• Liczba zakresów prędkości: 6 Etapy
• Zakres prędkości: 14 – 2800 min¯¹

Dane elektryczne

• Moc silnika napędowego: 1,5 kW
• Napięcie zasilania: 400 V
• Częstotliwość sieci: 50 Hz

Wrzeciono

• Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 4
• Otwór wrzeciona/ przejście wrzeciona Średnica: 38 mm
• Uchwyt stalowy Wysokość montażu maks.: 16 mm
• Stożek wrzeciona: MT 5

Tailstock

• Mocowanie na koncie tylnym: MT 3
• suw dudki konikowej: 100 mm
• Średnica dudki ogonowej: 38 mm

Pochylenia

• Metryka nachylenia: 0,4 – 10 mm/U
• Liczba boisk Metryczna: 29
• Skok calowy: 56 – 4 Gg/1"

Ścieżka poprzeczna

• Przesuw górnej zasuwy: 90 mm
• Przesunięcie wózka krzyżowego: 168 mm
• Przesuwanie się zjeżdżalni łóżka: 850 mm

Posuw

• Zakres posuwu wzdłużnego: 0,02 – 0,4 mm/U
• Liczba posuwów wzdłużnych: 24
• Zakres posuwu planarny: 0,01 – 0,2 mm/U
• Liczba planów żywieniowych: 32
