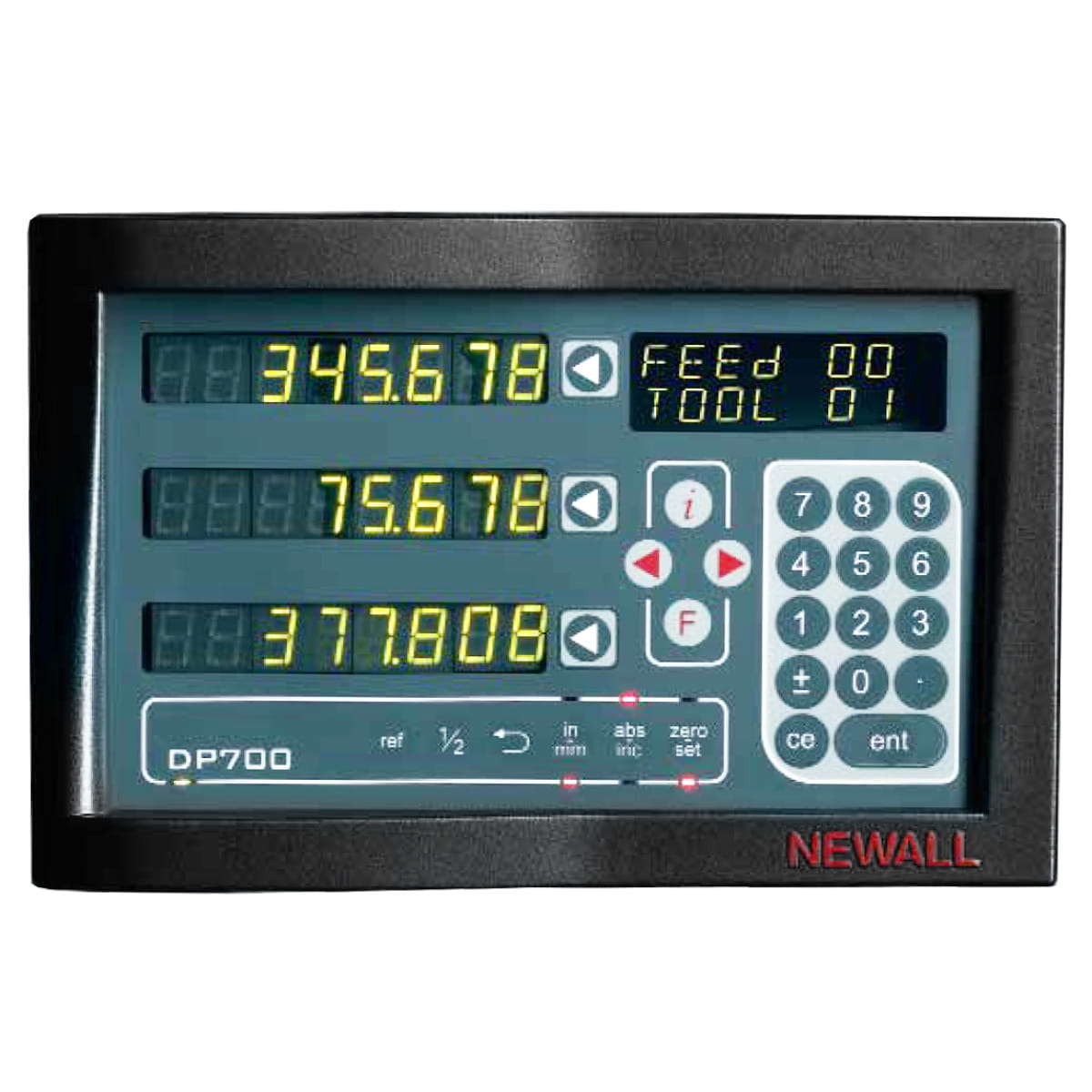

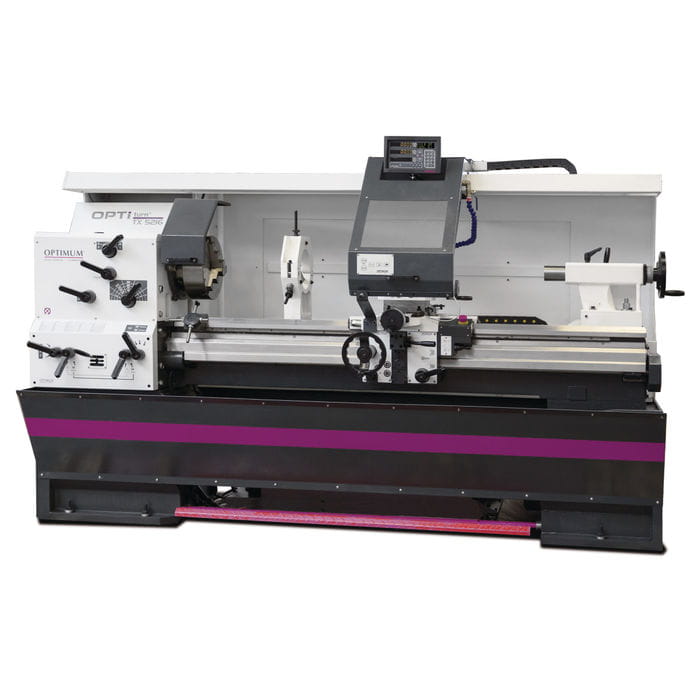

Precyzyjna tokarka z cyfrowym wskaźnikiem położenia Newall DP 700:

• Precyzyjne tokarki spełniające najwyższe wymagania techniczne wyposażone w system odczytu położenia z pomiarem na prętowych liniałach
• magnetycznych z głowicami oraz cyfrowymi wyświetlaczami Newall DP 700
• Łoże maszyn i podbudowa z pełnego odlewu wysokogatunkowego żeliwa szarego
• Wysoka sztywność obudowy wrzeciennika 25 GG z mocno żebrowanego odlewu
• We wrzecienniku - hartowane wszystkie koła zębate oraz wałki zamontowane na łożyskach igiełkowych, smarowane w kąpieli olejowej
• Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
• Hartowane i szlifowane wrzeciono zapewnia ogromną precyzję i trwałość
• Duża osłona ochronna uchwytu tokarskiego, obracana na pierścieniu prowadzącym

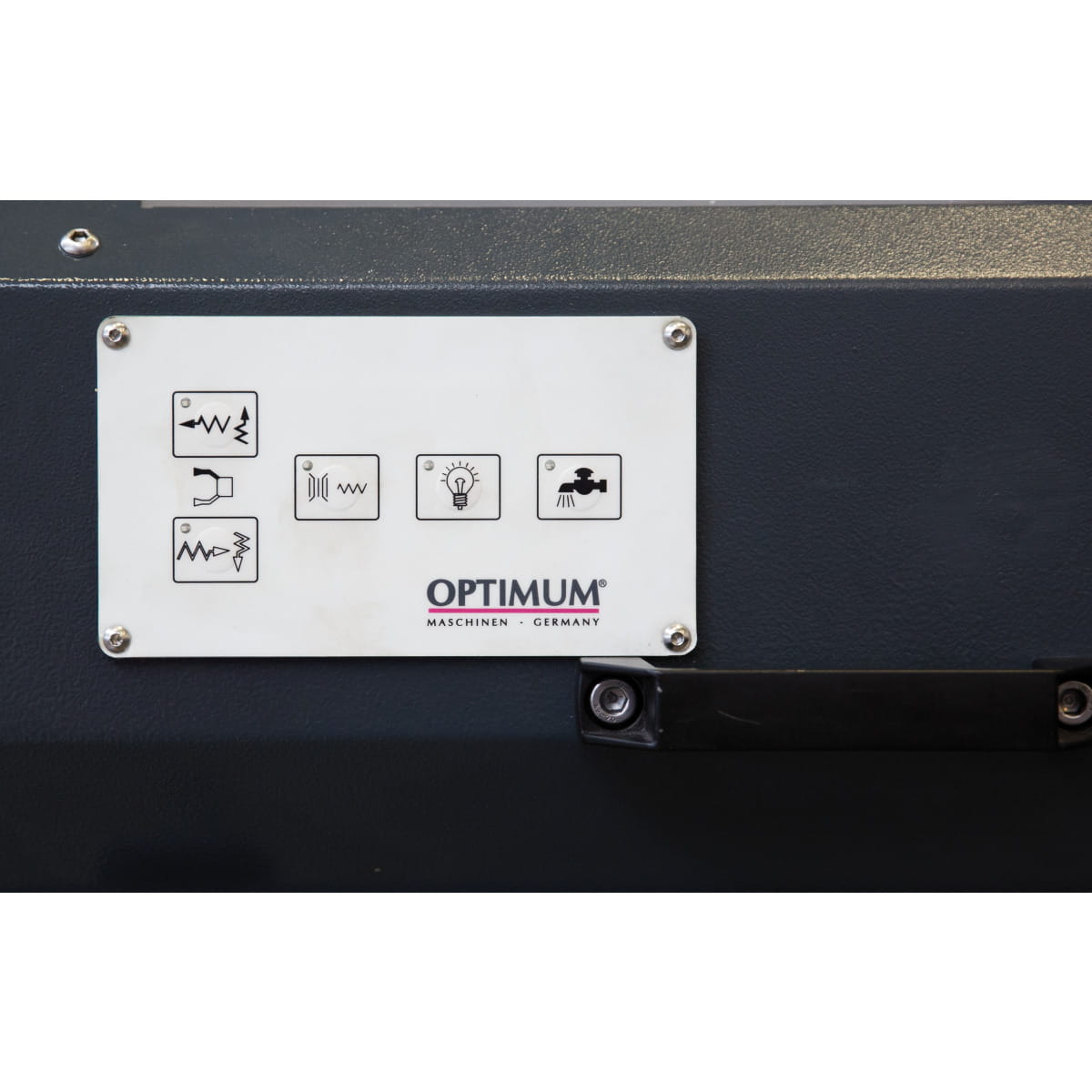

• Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dodatkowym panelem sterującym
• Pełne oświetlenie przestrzeni roboczej - lampa maszynowa LED
• Szeroka skala nastawy posuwów oraz duży zakres gwintowania
• Zmniejszony czas wyhamowania wrzeciona głównego poprzez elektrodynamiczny hamulec wrzeciona głównego

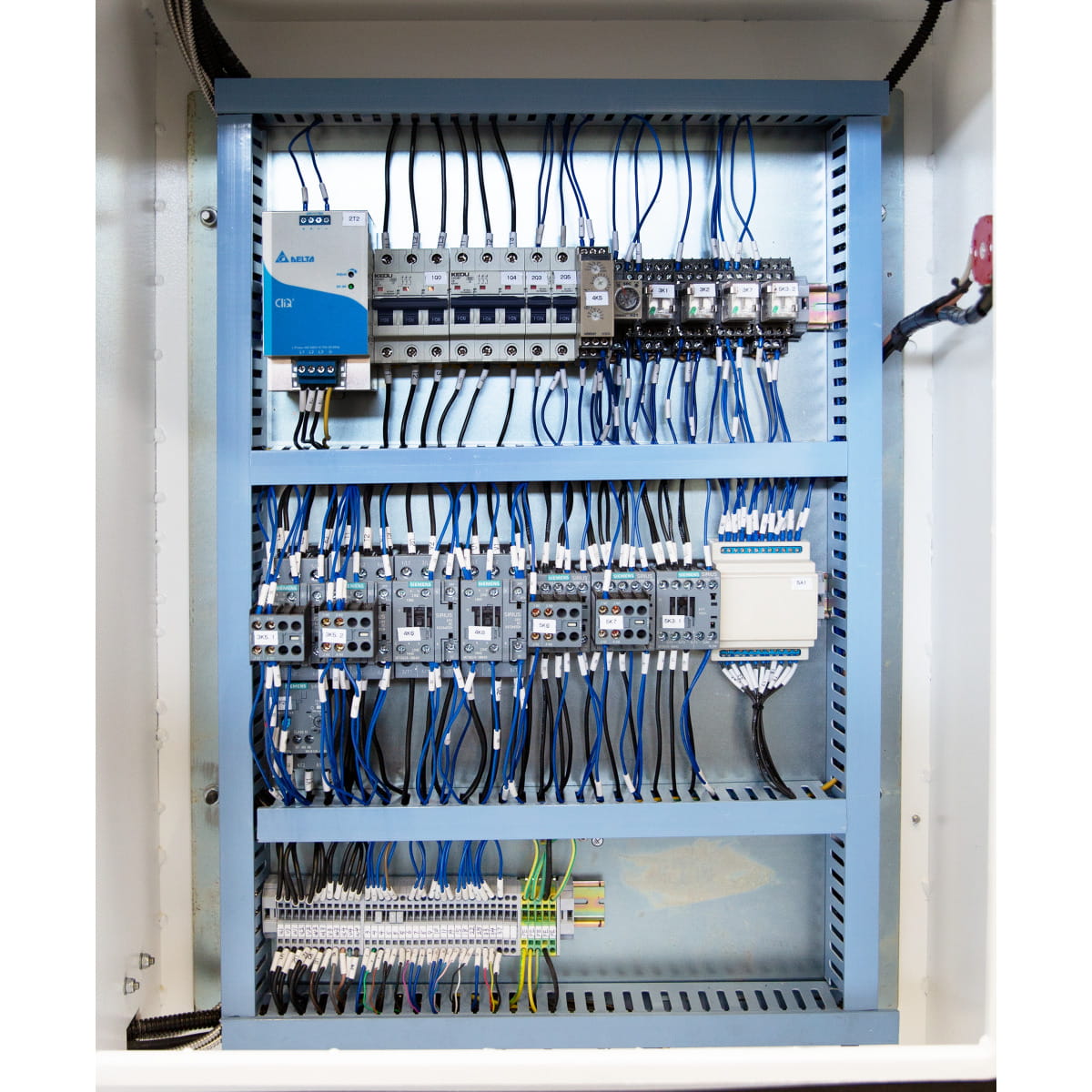

• Wszystkie aparaty elektryczne (styczniki i przekaźniki) marki Siemens lub Schneider
• Zewnętrzny zbiornik płynu chłodzącego ze wskaźnikiem poziomu i separatora oleju
• Szybki posuw dla osi X i Z

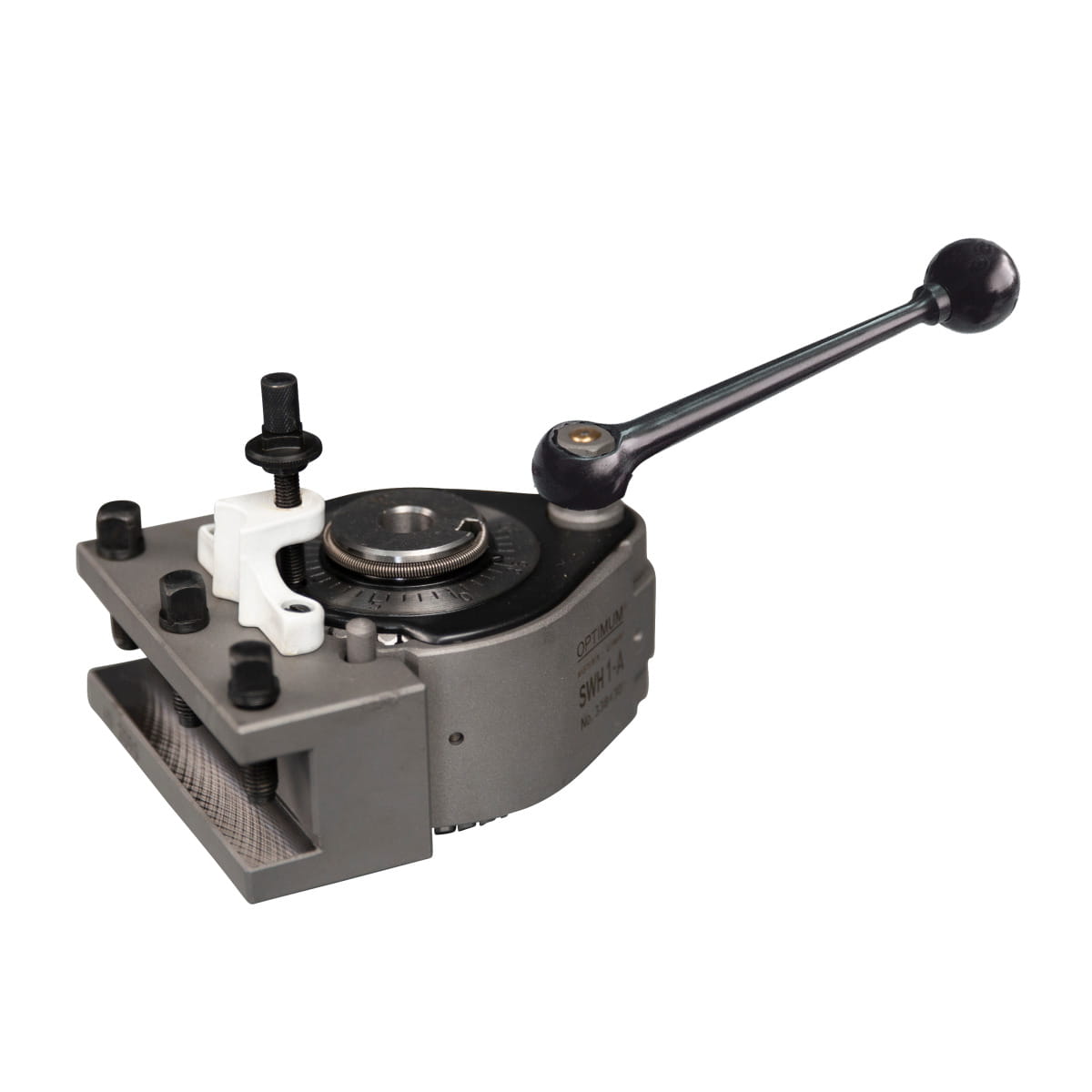

• Głowica imaka stalowego, szybkozmiennego SWH 5-B
• Imak stalowy 25x120mm do noży czworokątnych

Wyposażenie standardowe

• Uchwyt trójszczękowy, samocentrujący Ø 315 mm Nr. 8
• Głowica imaka stalowego, szybkozmiennego SWH 7-C
• Imak stalowy 32 x 130 Typ D do noży czworokątnych
• Kieł stay MK 5 długi
• Kieł stały MK 5 krótki
• Narzędzia obsługowe
• Pierwsze napełnianie maszyny olejem
• TX 5216: Tuleja redukcyjna MK 7/MK 5
• TX 6222: Tuleja redukcyjna Ø 113 mm/MK 5
• Bez uchwytu tokarskiego

Dane techniczne modelu, TX 6222:

• Napięcie elektryczne: 400 V / 3 Ph ~50
• Moc silnika wrzeciona / pompy chłodziwa: 7,5 kW / 100 W
• Ø toczenia nad łożem / suportem poprzecznym: 620 mm / 424 mm
• Rozstaw w kłach: 2.200 mm
• Końcówka wrzeciona (mocowanie uchwytu): Camlock DIN ISO 702-2 Nr. 8
• Prędkość obrotowa wrzeciona: 40 - 1.650 obr./min
• Liczba stopni: 12 stopni
• Stożek wrzeciona: Ø 113 mm (Kegel 1:20)
• Przelot wrzeciona: Ø 105 mm
• Przesuw sań górnych / suportu poprzecznego: 170 mm / 350 mm
• Posuwy wzdłużne: 0,05 - 1,5 mm/obr
• Posuwy poprzeczne: 0,025 - 0,75 mm/obr
• Gwinty metryczne / calowe: 0,5 - 15 mm/obr. / 60 - 2 Gg/cal
• Gwinty Diametral Pitch / modułowe: 4 - 120 / 0,25 - 7,5 mm π
• Mocowanie / Średnica/ Wysuw tulei konika: MK 5 / Ø 72 mm / 180 mm
• Wymiary Dł. x Szer. x Wys.: 3.600 x 1.195 × 1.860 mm
• Waga: 2.800 kg
