• Uszlifowana i wypolerowana szyna prowadząca w osi Z

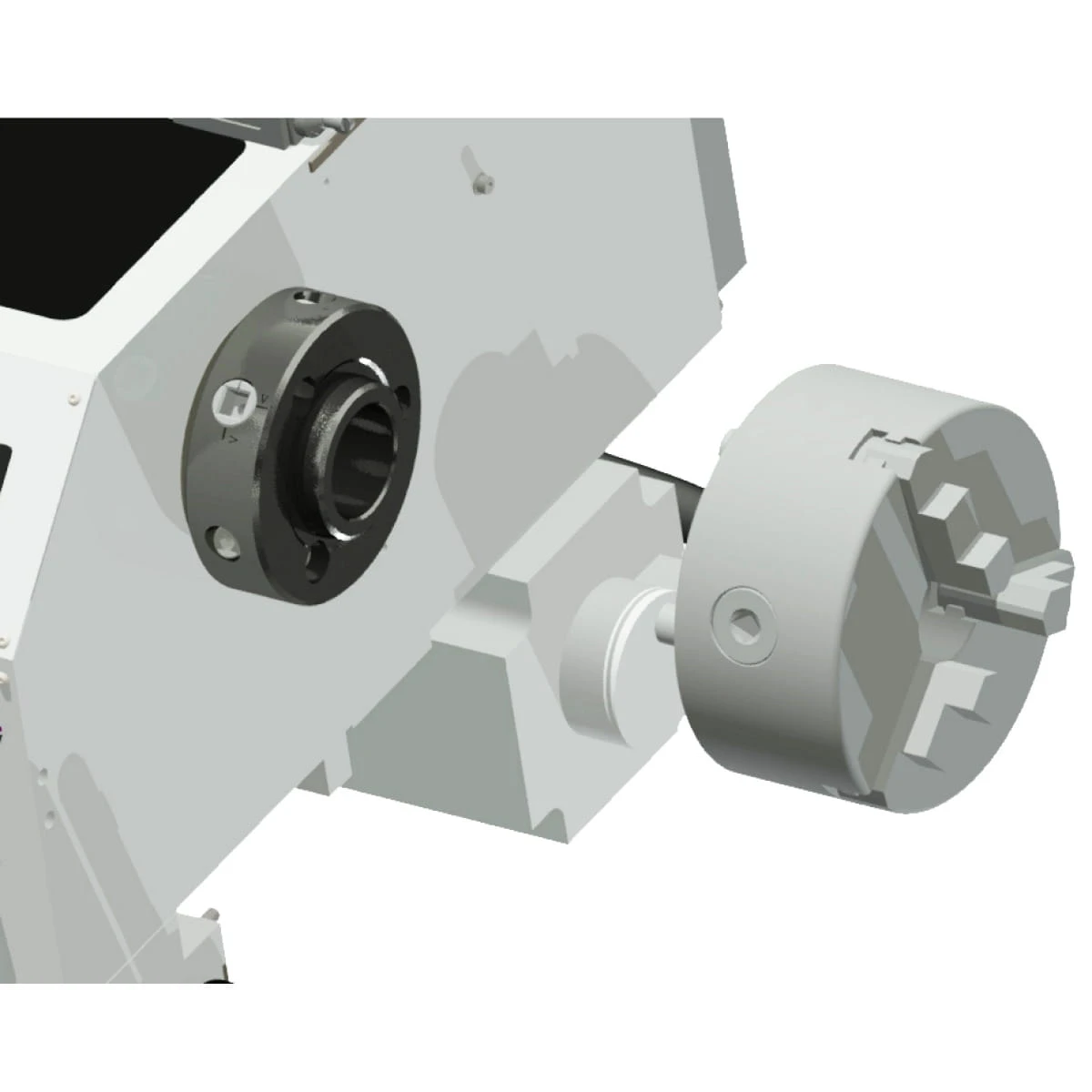

• Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 4
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
• Swobodnie poruszająca się przekładnia posuwu z zaokrąglonymi kołami zębatymi pracującymi w kąpieli olejowej
• Przycisk zatrzymania awaryjnego
• Hartowane wrzeciono główne ułożyskowane na regulowanych, precyzyjnych łożyskach stożkowych

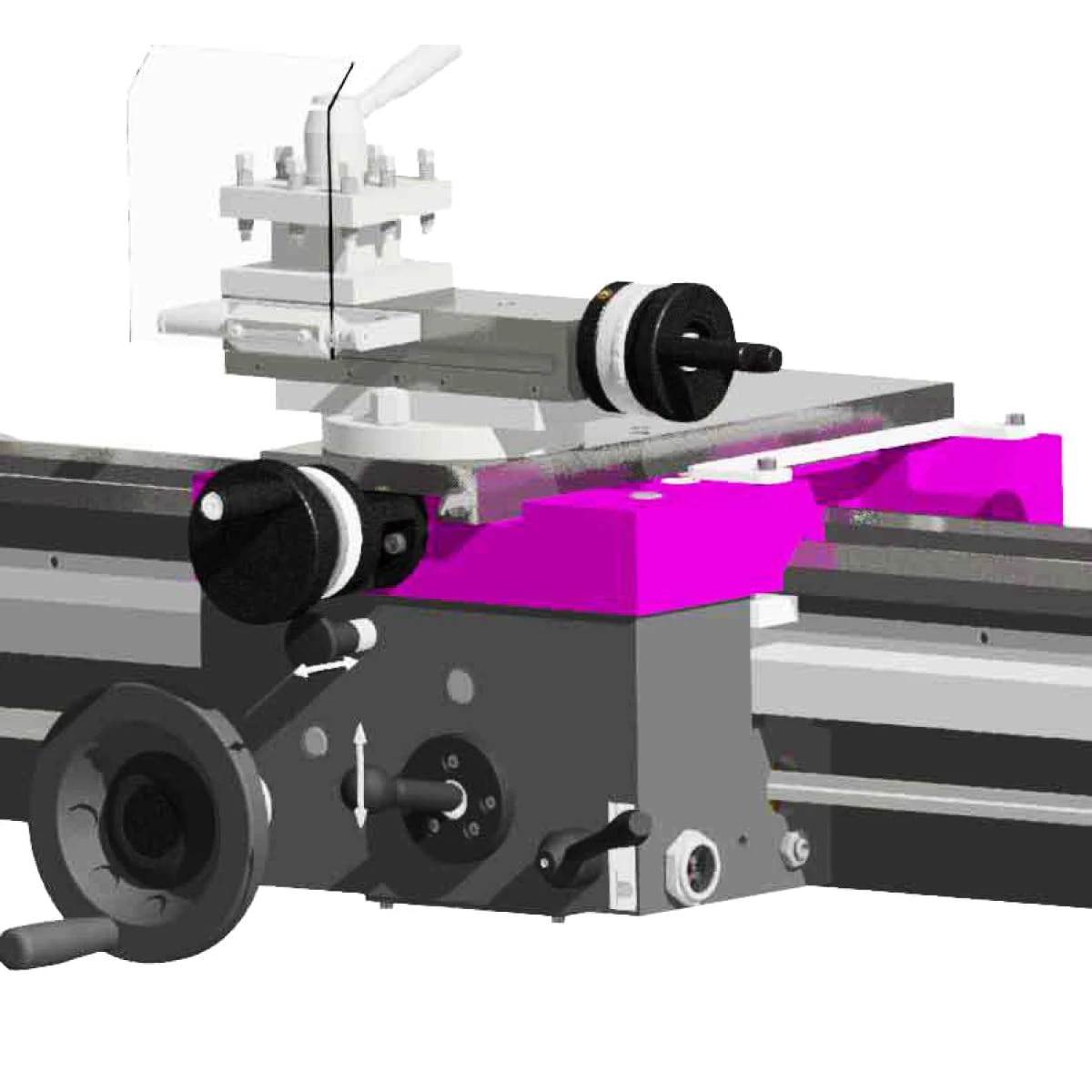

• Koła ręczne na suporcie z regulowaną dokładną skalą 0,04 / 0,01 mm
• Stożek pryzmatyczny z szarego odlewu stalowego z mocnym użebrowaniem, hartowany indukcyjnie i precyzyjnie szlifowany
• Współśrodkowość uchwytu wiertarskiego lepsza niż 0,04 mm
• Poczwórny uchwyt narzędziowy
• Wszystkie prowadnice regulowane za pomocą klinów
• Hartowany nosek wrzeciona
• Wrzeciono wiodące do gwintowania lub automatycznego toczenia wzdłużnego
• Wrzeciona wiodące i posuwowe ułożyskowane na dwóch spiekanych łożyskach
• Automatyczny posuw wzdłużny/krzyżowy
• Korpus regulowany ± 5 mm do toczenia kul
• Tuleja wrzeciona i pokrętło z regulowaną dokładną skalą 0,02 mm

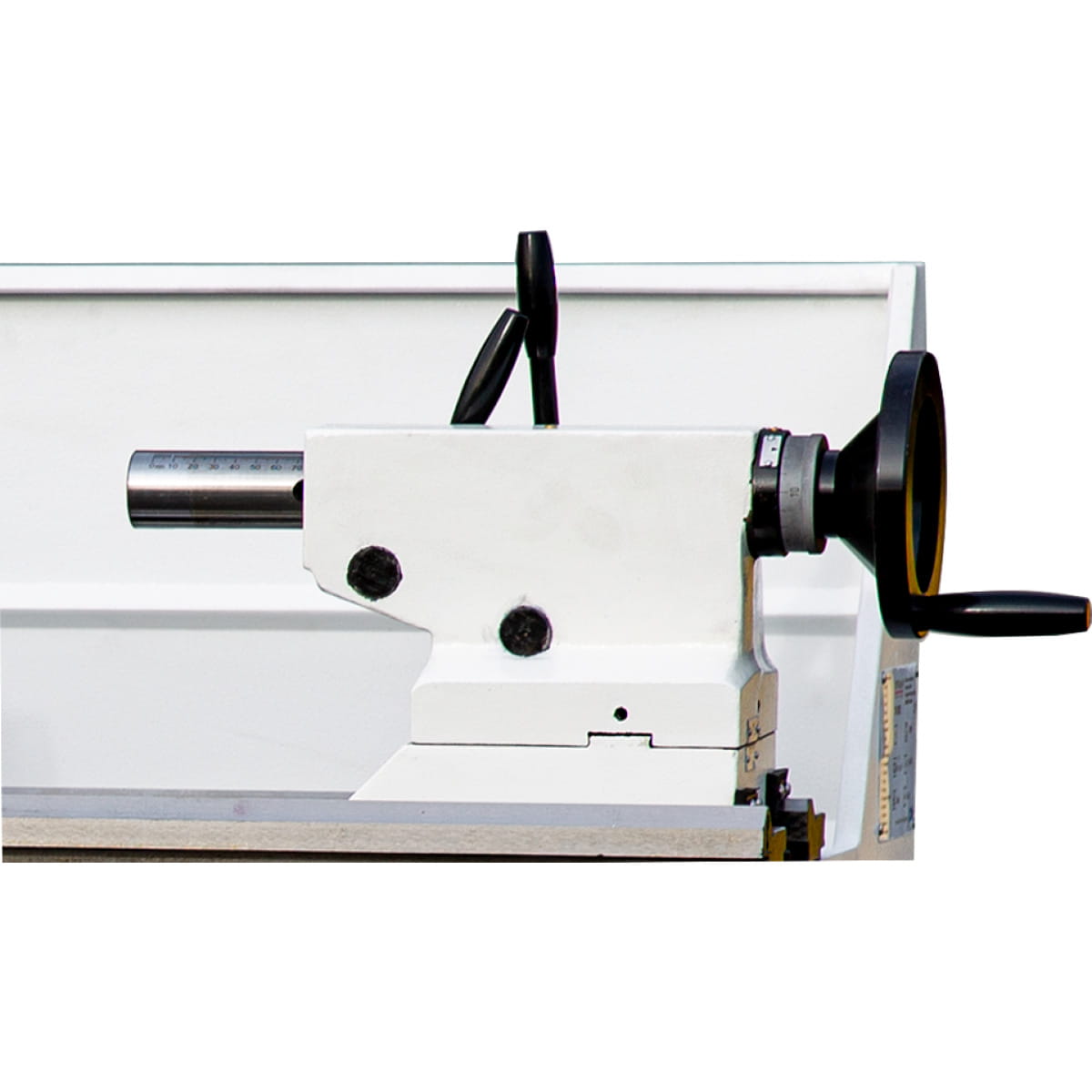

• Szybka, łatwa regulacja konika bez użycia narzędzi dzięki dźwigni zaciskowej

Dane techniczne:

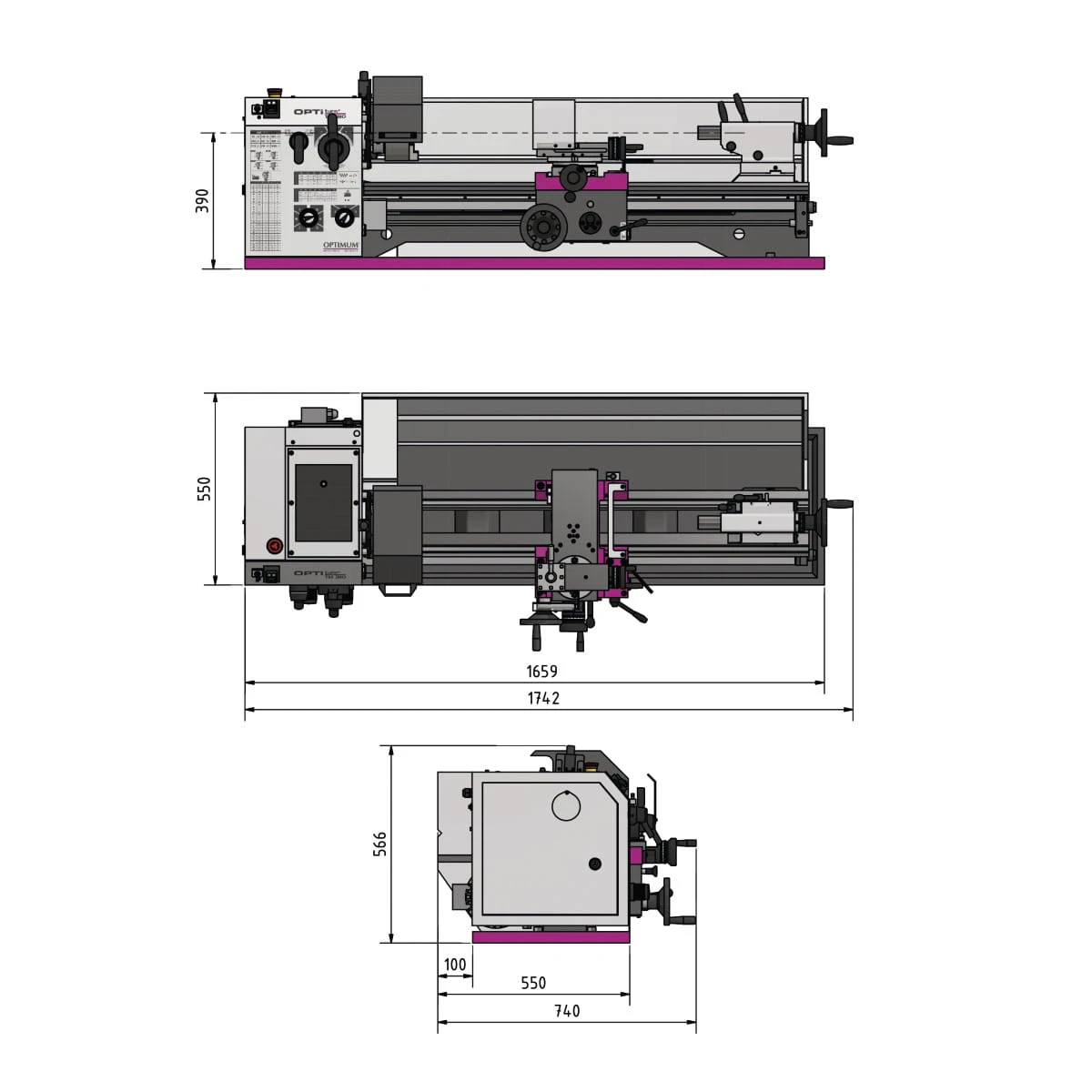

Wymiary i wagi:

• Długość (produktu) ok.: 1632mm
• Szerokość/głębokość (produkt) ok.: 770mm
• Wysokość (produktu) ok.: 540mm
• Waga (netto) ok.: 360kg

Obszary pracy:

• Wysokość środka: 155mm
• Najwyższy poziom: 1000mm
• Przechylanie się nad łożem maszyny: 310mm
• Przechylanie się nad ślizgiem poprzecznym: 216mm
• Szerokość łóżka: 190mm

Zakres prędkości:

• Liczba zakresów prędkości: 3Etapy
• Regulacja prędkości: Sterowanie elektroniczne
• Zakres prędkości: 50 – 2500min¯¹

Dane elektryczne:

• Moc silnika napędowego: 1,5kW
• Napięcie zasilania: 230V
• Częstotliwość sieci: 50Hz

Wrzeciono:

• Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 4
• Otwór wrzeciona/ przejście wrzeciona Średnica: 38mm
• Uchwyt stalowy Wysokość montażu maks.: 16mm
• Stożek wrzeciona: MT 5
• Tailstock: Mocowanie na koncie tylnym MT 3
• suw dudki konikowej: 100mm
• Średnica dudki ogonowej: 38mm

Pochylenia:

• Metryka nachylenia: 0,4 – 10mm/U
• Liczba boisk Metryczna: 29
• Skok calowy: 56 – 4Gg/1"

Ścieżka poprzeczna:

• Przesuw górnej zasuwy: 90mm
• Przesunięcie wózka krzyżowego: 168mm
• Przesuwanie się zjeżdżalni łóżka: 850mm

Posuw:

• Zakres posuwu wzdłużnego: 0,02 – 0,4mm/U
• Liczba posuwów wzdłużnych: 24
• Zakres posuwu planarny: 0,01 – 0,2mm/U
• Liczba planów żywieniowych: 32

Zawartość dostawy:

• Uchwyt tokarski trójszczękowy Ø 160 mm, nr 4
• Tuleja redukcyjna MT 5 / MT 3
• Dwa stałe centra MT 3
• Poczwórny uchwyt narzędziowy 25 mm
• Wymienny zestaw przekładni
• Maszyna wstępnie napełniona olejem klasy premium
• Narzędzie do obsługi
