• Precyzyjnie wykonane
• Mocny, bezobsługowy silnik
• Hartowana i szlifowana prowadnica osi Z
• Gwarantowana współśrodkowość końcówki wrzeciona ≤ 0,009 mm
• Współśrodkowość uchwytu tokarskiego ≤ 0,04 mm
• Śruba prowadząca do nacinania gwintów lub automatycznego toczenia wzdłużnego
• Śruba prowadząca ułożyskowana w dwóch łożyskach spiekanych
• Wszystkie prowadnice regulowane listwami klinowymi
• Obroty prawe / lewe w pulpicie sterowniczym przełączane
• Wrzeciona trapezowe wrzeciona
• Łożysko oporowe
• Łożyska stożkowe w jakości P5
• Hartowane wrzeciono główne osadzone w regulowanych precyzyjnych łożyskach stożkowych
• Hartowana końcówka wrzeciona z otworem Ø 26 mm
• Kółka na wózku z regulowaną dokładną skalą 0,04 / 0,01 mm
• Prowadnica górna na prowadnicy poprzecznej przesuwna
• Zabezpieczenie przeciw wiórom na prowadnicy górnej
• Silnie użebrowane łoże pryzmatyczne z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane
• Końcówka do toczenia stożków ± 5 mm regulowana
• Końcówka i koło ręczne z regulowaną dokładną skalą 0,02 mm
• Szybkie, łatwe i beznarzędziowe przestawianie konika za pomocą dźwigni zaciskowej
• Wyłącznik udarowy zatrzymania awaryjnego
• Kwadratowy uchwyt narzędziowy
• Uchwyt tokarski 3-szczękowy w standardowym wyposażeniu
• Zestaw przekładni wymiennych w standardowym wyposażeniu do nacinania gwintów
• W pełni wyposażony, umożliwiający użytkownikowi pracę natychmiast po uruchomieniu

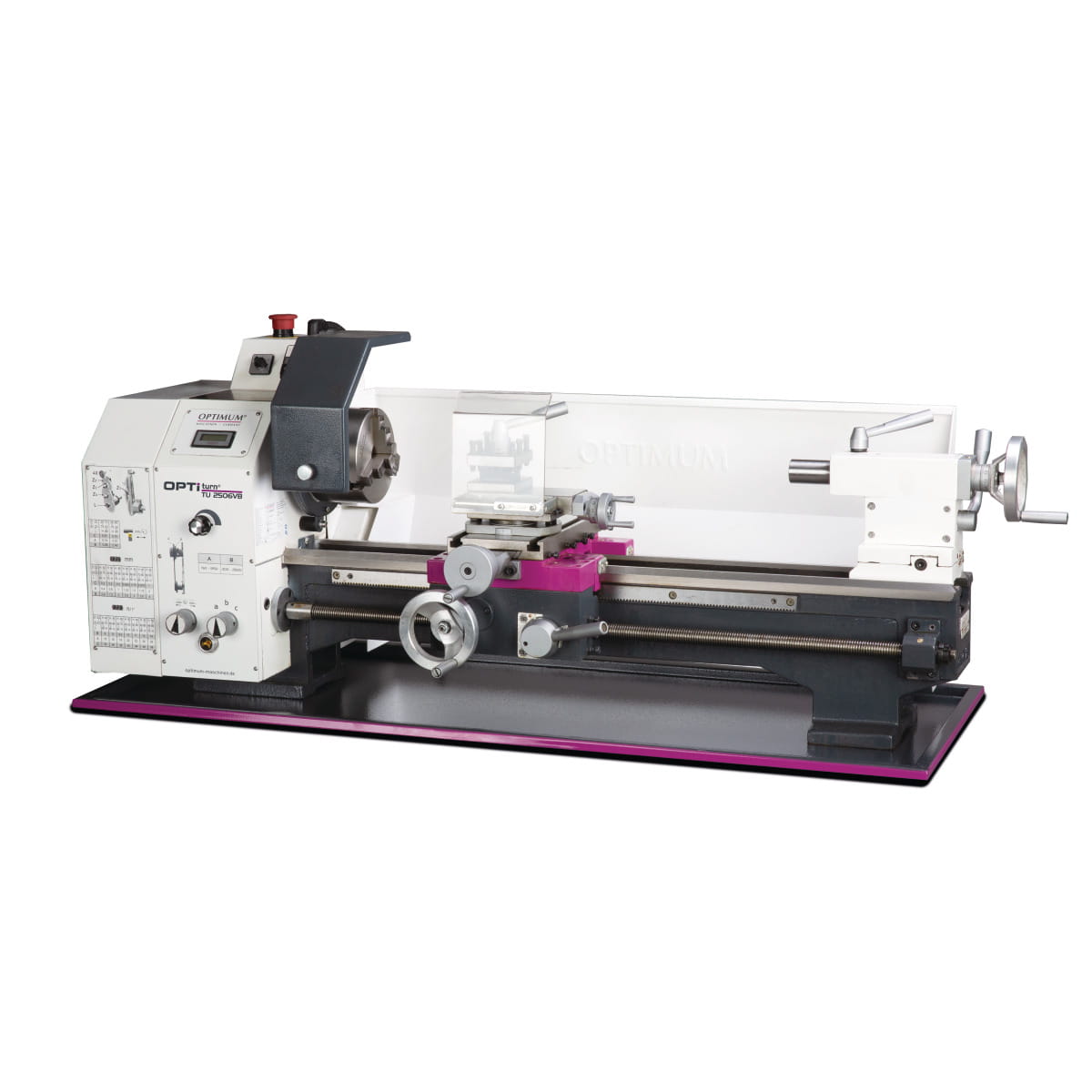

• TU 2506VB: Łatwa zmiana prędkości obrotowej poprzez potencjometr

Dane techniczne:

Wymiary i wagi

• Długość (produktu) ok.: 1250mm
• Szerokość/głębokość (produkt) ok.: 650mm
• Wysokość (produktu) ok.: 420mm
• Waga (netto) ok.: 132kg

Obszary pracy

• Wysokość środka: 125mm
• Najwyższy poziom: 550mm
• Przechylanie się nad łożem maszyny: 246mm
• Przechylanie się nad ślizgiem poprzecznym: 149mm
• Szerokość łóżka: 134mm

Zakres prędkości

• Liczba zakresów prędkości: 2Etapy
• Regulacja prędkości: regulowane elektronicznie
• Zakres prędkości: 50 – 2500min¯¹

Dane elektryczne

• Moc silnika napędowego: 1,1kW
• Napięcie zasilania: 230V
• Częstotliwość sieci: 50Hz

Wrzeciono

• Uchwyt wrzeciona: krótki stożek
• Otwór wrzeciona/ przejście wrzeciona Średnica: 26mm
• Uchwyt stalowy Wysokość montażu maks.: 12mm
• Stożek wrzeciona: MT 4
• Tailstock
• Mocowanie na koncie tylnym
• MT 2
• suw dudki konikowej: 65mm
• Średnica dudki ogonowej: 30mm

Pochylenia

• Metryka nachylenia: 0,2 – 4mm/U
• Liczba boisk Metryczna: 21
• Skok calowy: 56 – 8Gg/1"
• Liczba boisk Cale: 21

Ścieżka poprzeczna

• Przesuw górnej zasuwy: 70mm
• Przesunięcie wózka krzyżowego: 110mm
• Przesuwanie się zjeżdżalni łóżka: 550mm

Posuw

• Zakres posuwu wzdłużnego: 0,07 – 0,4mm/U
• Liczba posuwów wzdłużnych: 6

Zawartość dostawy:

• Uchwyt tokarski trójszczękowy Ø 125 mm, centrycznie wzbudzany
• Stały punkt centrowania MK 2 i MK 4
• Poczwórny uchwyt narzędziowy 12 mm
• Narzędzie tokarskie HSS
• Gródź
• Miska na wióry
• Zestaw wymiennych kół zębatych
• Narzędzie do obsługi
