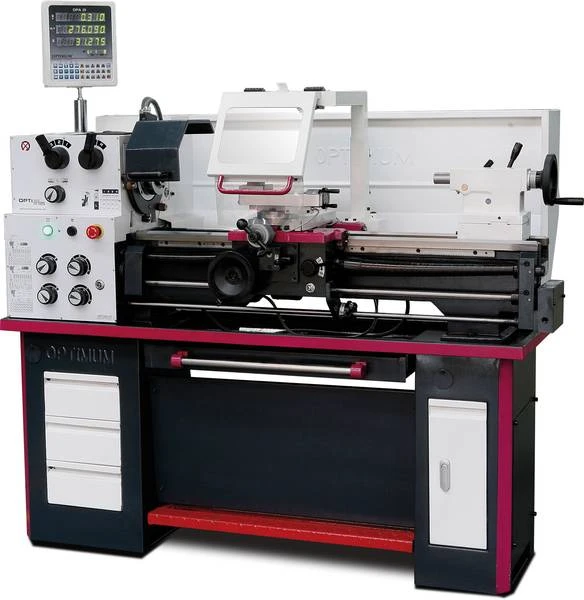

Kompletnie wyposażona tokarka ze śrubą pociągową i wałkiem pociągowym:

• Kompletnie wyposażone tokarki ze śrubą pociągową i wałkiem pociągowym
• TH 3309V z cyfrowym wskaźnikiem pozycji DPA 21, z silnikiem bez szczotkowym do bezstopniowej regulacji prędkości obrotowej
• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 4
• Indukcyjnie hartowane i szlifowane prowadnice łoża
• Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
• Wyłącznik ochronny silnika (TH 3309 / TH 3309D)
• Układ elektryczny DC 24 V
• Zamykany włącznik główny
• Przełącznik prawo-lewo na saniach wzdłużnych
• Osłona śruby pociągowej
• Podstawa maszyny z szufladą na narzędzia z prawej strony
• Wyciągana wanna na wióry na szynach prowadzących
• Pokrętła z funkcją automatycznego wyłączania
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym

Modele tokarek TH 3309D / TH 3309V:

• Cyfrowy wskaźnik pozycji DPA 21
• Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
• Wyraźna redukcja czasów produkcji
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• oś X, Y/Z0 i Z ze swoim 8-cyfrowym wskaźnikiem
• Przejrzyście skonfigurowana klawiatura
• Przymiary szklane

Wyposażenie standardowe:

• Podtrzymka stała, zakres Ø 19 – 70 mm
• Podtrzymka ruchoma, zakres Ø 16 – 50 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK3/MK5
• Dwa stałe kły centrujące MK3
• Czterogniazdowy imak nożowy – stalowy
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze

Dane techniczne tokarki TH 3309:

• Napięcie elektryczne: 230 V / 1 Ph ~50 Hz
• Moc silnika napędowego: 1,5 KW
• Stożek wrzeciona: MK5
• Końcówka wrzeciona (mocowanie uchwytu): Camlock DIN ISO 702-2 Nr. 4
• Przelot wrzeciona: 38 mm
• Maks. przekrój mocowania narzędzia w cztero-gniazdowym imaku nożowym: 16 x 16 mm
• Wysokość kłów: 156 mm
• Rozstaw w kłach: 830 mm
• Maks. średnica toczenia nad łożem: 350 mm
• Maks. średnica toczenia nad saniami poprzecznymi: 196 mm
• Maks. średnica toczenia po wyjęciu mostka: 170 mm
• Długość toczenia w wybraniu mostka: 430 mm
• Prędkość obrotowa wrzeciona: 60 – 2.000 min-1
• Liczba stopni: 8 stopni
• Przesuw sań górnych / suportu poprzecznego: 98 mm / 164 mm
• Posuwy wzdłużne: 0.052 – 1.392 mm/obr (32 posuwy)
• Posuwy poprzeczne: 0.014 – 0.38 mm/obr (32 posuwy)
• Gwinty metryczne: 0,4 – 7 mm (26 skoków)
• Gwinty calowe: 56 – 4 Gg/cal (34 skoki)
• Mocowanie w tulei konika: MK 3
• Średnica / wysuw tulei konika: Ø 32 mm / 110 mm
• Długość x szerokość x wysokość: 1.685 x 745 x 1.320 / 1.590 mm
• Ciężar netto: 430 kg
