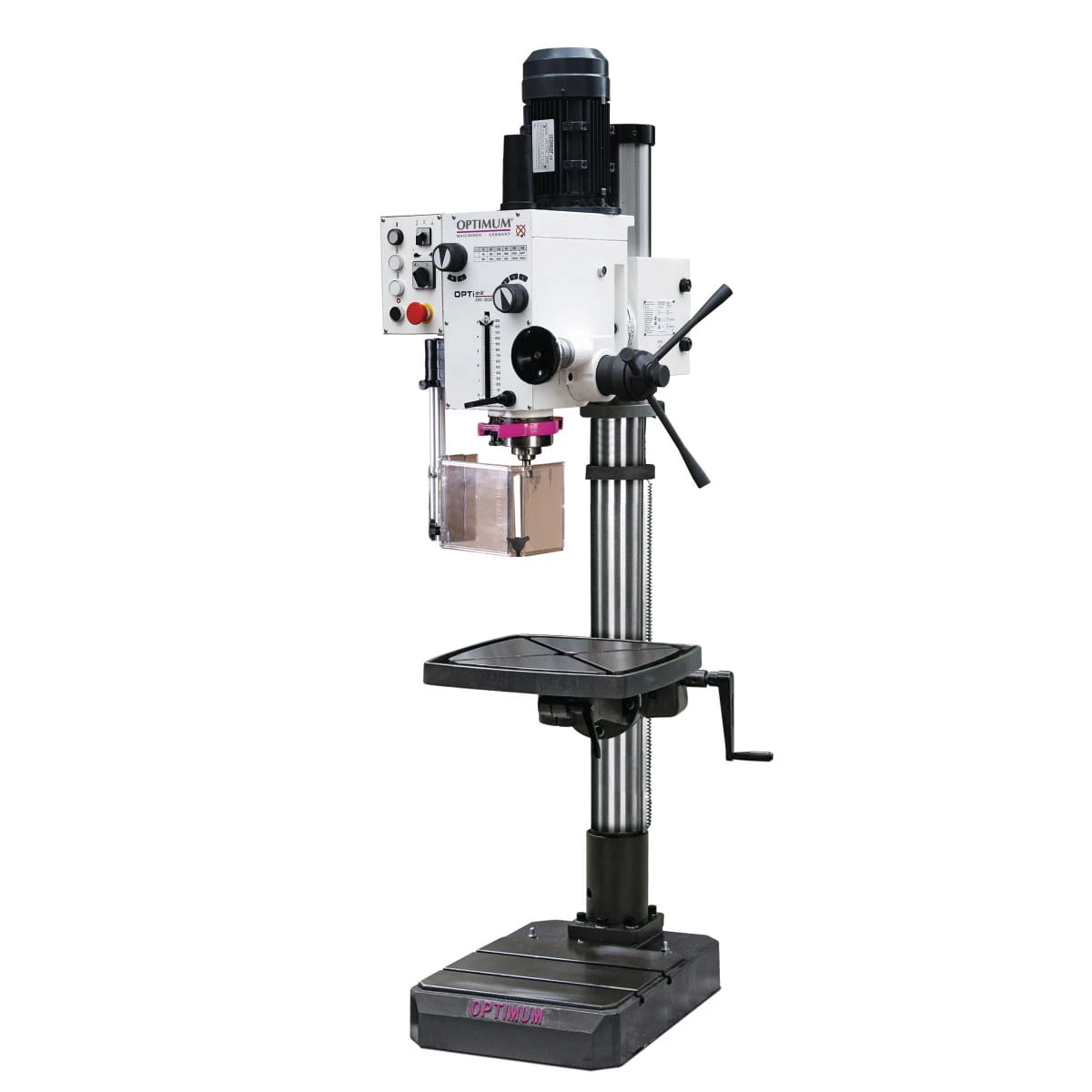

OPTIdrill DH 40G – uniwersalna wiertarka słupowa z mechaniczną zmianą prędkości wrzeciona i funkcją gwintowania.

Opis:

• Ciężka, masywna wersja żeliwna
• Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
• Duży zakres prędkości obrotowej 95 – 3.200 obr./min. dzięki 12 przełączanym prędkością
• Dwustopniowy silnik elektryczny
• Sprzęgło do przełączania z posuwu ręcznego zgrubnego na precyzyjny (za pomocą pokrętła)
• Duży ekran ochronny z regulacją wysokości i mikroprzełącznikiem
• Głowica i stół z regulacją wysokości
• Kąt przechyłu stołu wiertarskiego +/- 45°
• Obrót na kolumnie 360°
• Funkcja gwintowania

Zakres dostawy:

• Uchwyt wiertarski zębaty 1-13 mm/B16
• Trzpień stożkowy do uchwytu wiertarskiego MK4/B16
• Pręt dociągający M 16
• Adapter MK4-MK3
• Narzędzie operacyjne

Dane techniczne:

• Napięcie elektryczne: 400 V / 3 Ph ∼50 Hz
• Moc silnika napędu wrzeciona: 1,1 / 1,5 kW
• Moc silnika pompy chłodziwa: 40 W

Wydajność wiercenia

• Średnica wiercenia w stali (S235JR): Ø 32 mm
• Średnica wiercenia ciągłego w stali (S235JR): Ø 25 mm
• Gwintowanie: M16

Mocowanie wrzeciona

• Wysuw tulei wrzeciona: 120 mm
• Mocowanie we wrzecionie: MK 4
• Odległość wrzeciona od kolumny: 280 mm
• Automatyczny posuw tulei: –

Prędkości obrotowe

• Zakres prędkości obrotowych wrzeciona / Liczba stopni: 95 – 3200 min-1 / 2 x 6

Stół wiertarski

• Długość stołu wiertarskiego: 500 mm
• Szerokość stołu wiertarskiego: 460 mm
• Szerokość rowka teowego: 14 mm
• Nośność stołu przy wierceniu pod kątem: 50 kg

Podstawa maszyny

• Odległość wrzeciono – kolumna: 280 mm
• Odległość wrzeciono – stolik: 715 mm
• Odległość wrzeciono – podstawa: 1180 mm

Wymiary

• Dł. x szer. x wys.: 590 x 700 x 2050 mm
• Ciężar całkowity: 320 kg
