Zestaw Nivel System NL720R DIGITAL + MC-1D Magnets + SJJ32 + LS-24

Nivel System NL720R DIGITAL z systemem sterowania maszyn MC-1D Magnets, statywem SJJ32 oraz łatą laserową LS-24 to rozbudowany zestaw do profesjonalnych prac niwelacyjnych, budowlanych i ziemnych. Pozwala wykonywać pomiary wysokościowe, wyznaczać poziomy, piony oraz spadki, a jednocześnie umożliwia bieżącą kontrolę położenia elementu roboczego maszyny względem zadanej płaszczyzny laserowej.

Zestaw sprawdzi się między innymi podczas równania terenu, wykonywania wykopów, profilowania skarp, prac wodno-kanalizacyjnych, przygotowania podbudowy, prac drogowych oraz podczas kontroli pracy koparek, spycharek, koparko-ładowarek, ładowarek i równiarek.

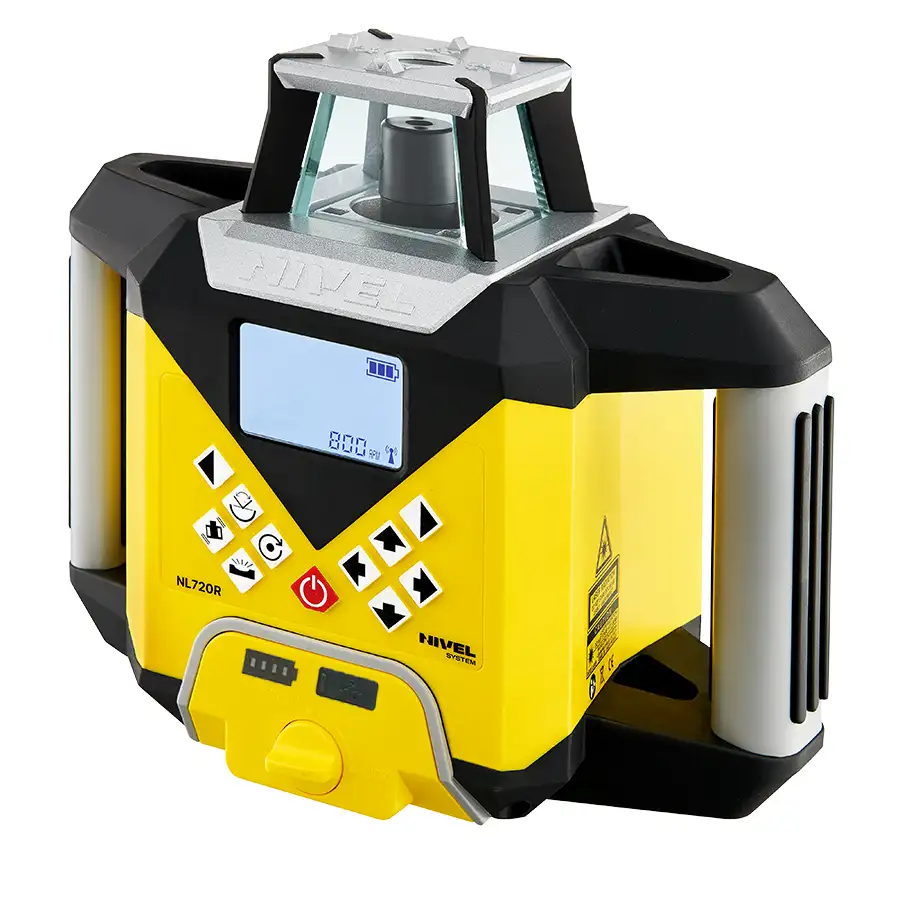

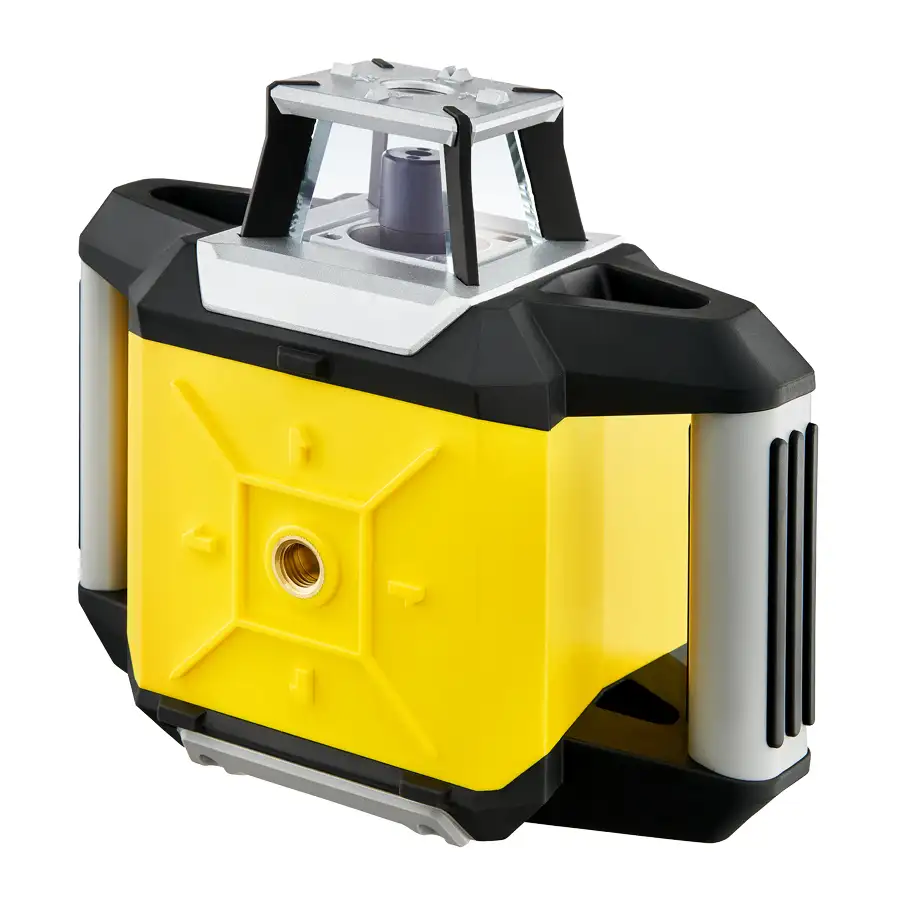

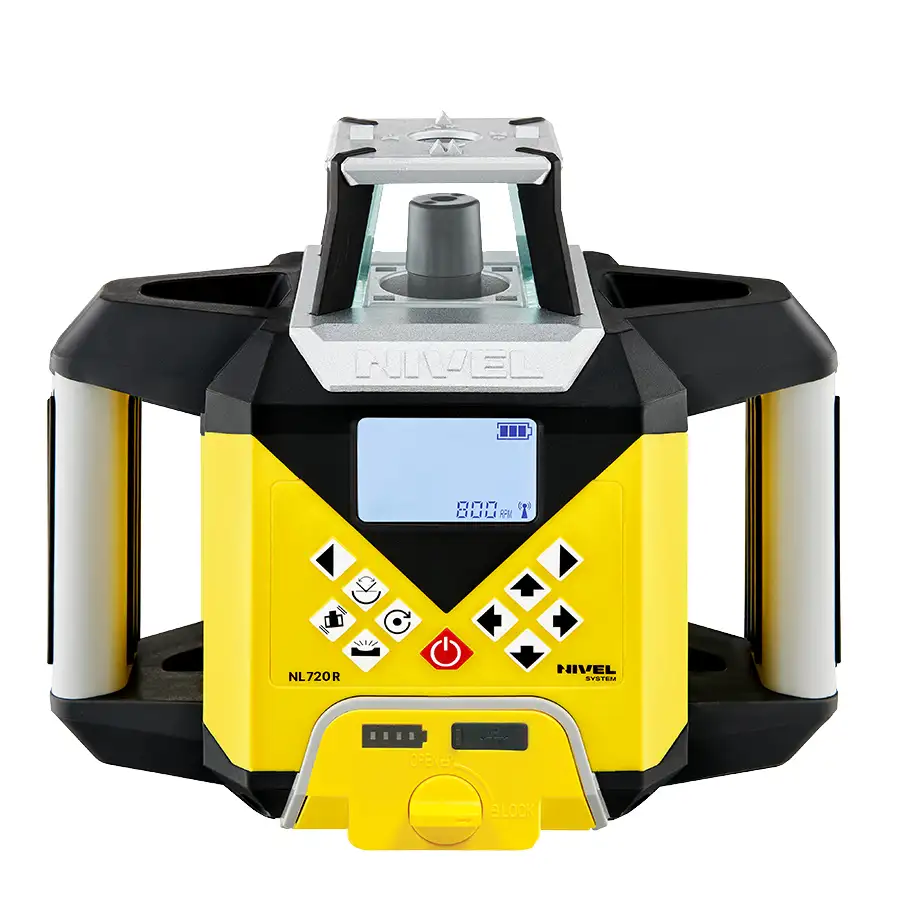

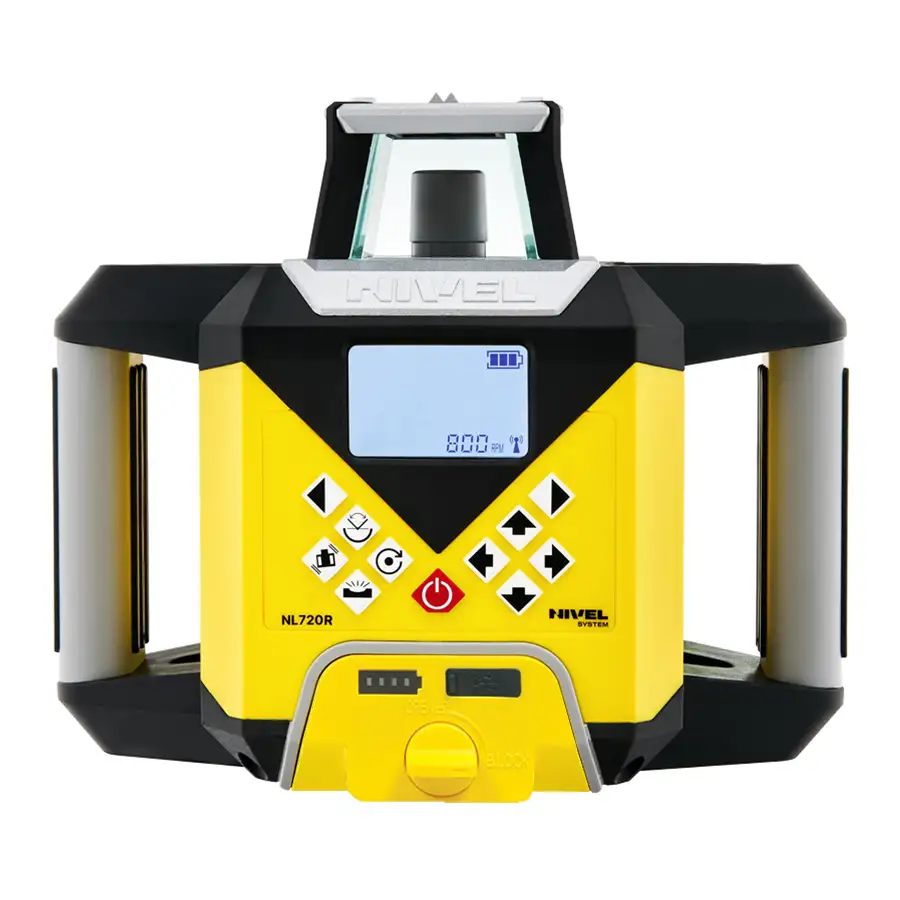

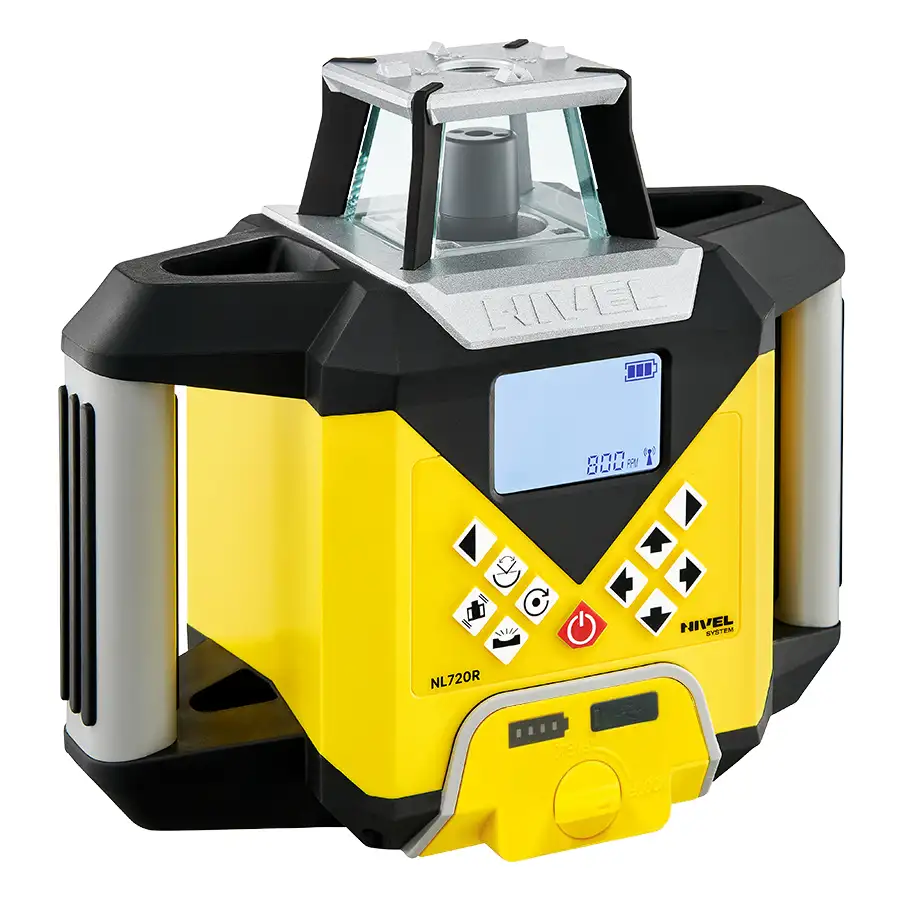

Nivel System NL720R DIGITAL, laser obrotowy o zasięgu do 700 m

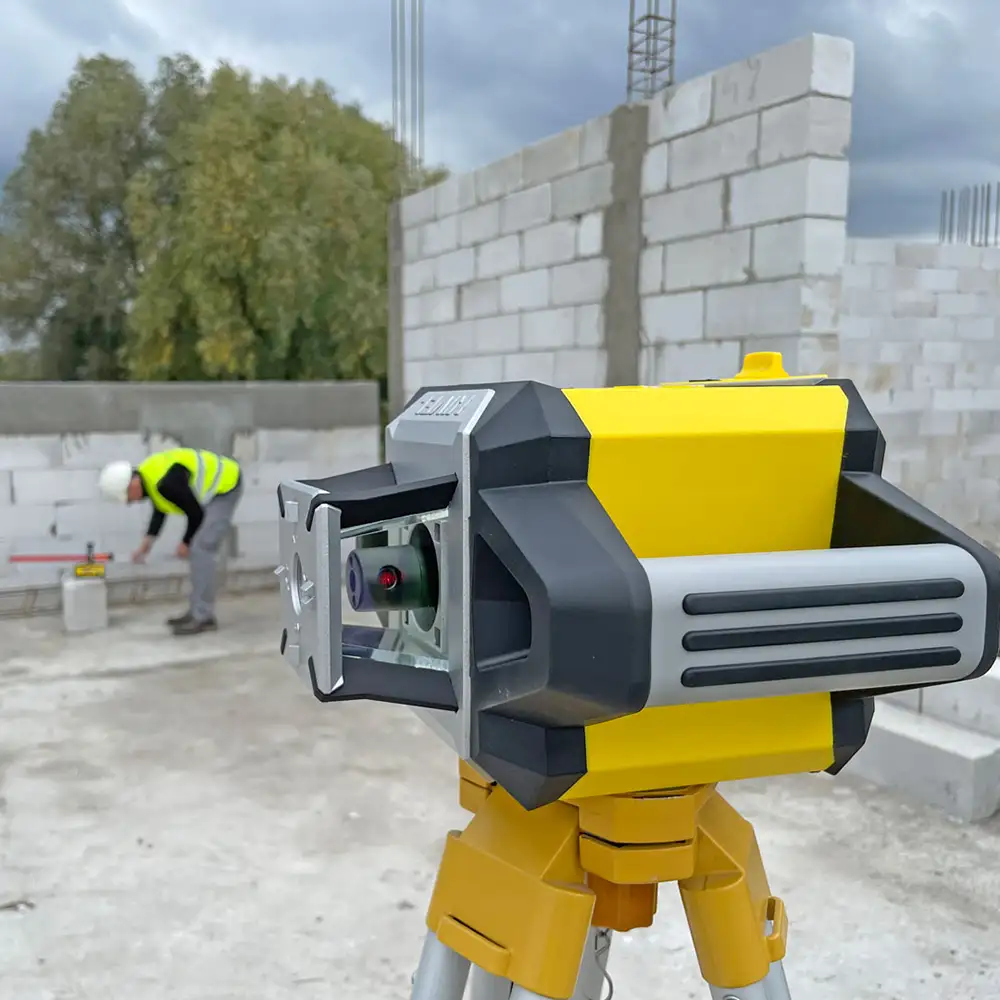

Głównym elementem zestawu jest Nivel System NL720R DIGITAL, zaawansowany niwelator laserowy z czerwoną wiązką, przeznaczony do pracy na otwartych przestrzeniach oraz wewnątrz budynków.

Urządzenie wyznacza płaszczyzny poziome, pionowe oraz pochylone w dwóch osiach. Średnica pracy z czujnikiem wynosi do 700 m, dzięki czemu laser może być wykorzystywany także na rozległych placach budowy.

Dokładność pomiarowa wynosi około 0,72 mm na 10 m.

Automatyczne wpasowanie wiązki

Jedną z najważniejszych funkcji modelu NL720R DIGITAL jest automatyczne wpasowanie wiązki. System współpracujący z czujnikiem wyposażonym w komunikację radiową może ustawić wiązkę referencyjną do określonego poziomu lub kierunku wskazanego przez czujnik.

Rozwiązanie to ułatwia ustawianie spadków oraz kierunków i ogranicza konieczność ręcznego dopasowywania położenia płaszczyzny.

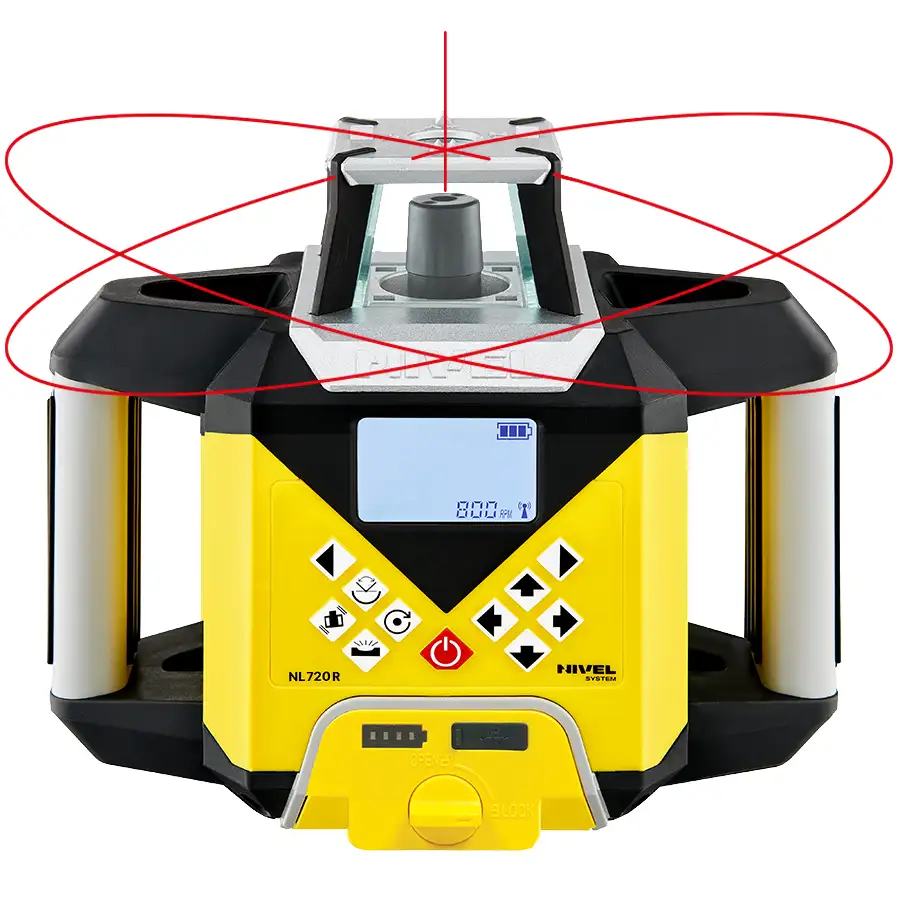

Praca ze spadkiem w dwóch osiach

Wiązka lasera może być pochylana w jednym lub dwóch kierunkach w zakresie ±10%.

Pozwala to wykorzystać niwelator przy pracach, w których wymagane jest zachowanie odpowiedniego nachylenia, między innymi przy:

• wykonywaniu wykopów ze spadkiem
• przygotowaniu nawierzchni
• pracach drogowych
• pracach wodno-kanalizacyjnych
• profilowaniu terenu
• wykonywaniu skarp

Operator może ustawić wymaganą płaszczyznę bez konieczności przeliczania wysokości kolejnych stanowisk.

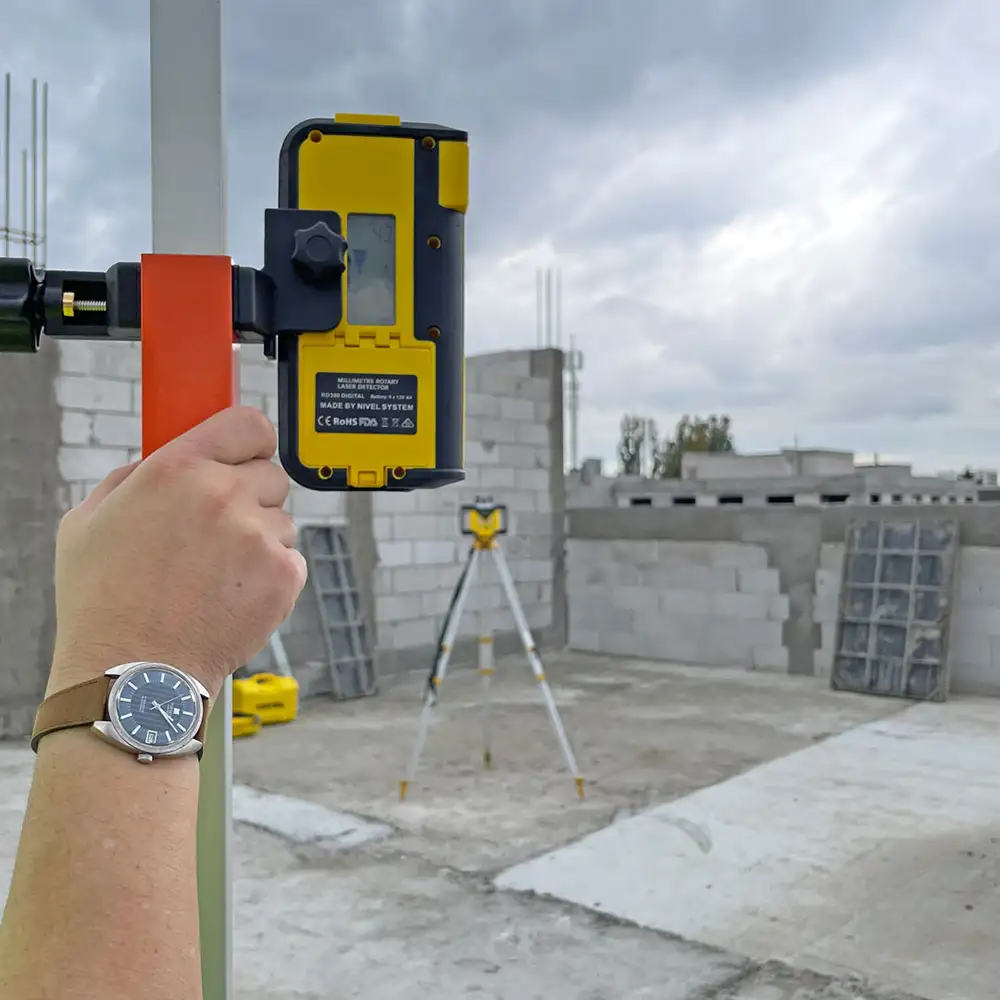

Cyfrowa niwelacja i czujnik DIGITAL

NL720R DIGITAL współpracuje z cyfrowym czujnikiem laserowym, który prezentuje na wyświetlaczu numeryczną różnicę wysokości.

Dzięki temu podczas klasycznej niwelacji nie trzeba każdorazowo odczytywać wartości z podziałki łaty. Wynik różnicy wysokości jest bezpośrednio prezentowany na ekranie czujnika, co usprawnia wykonywanie pomiarów.

Zestaw może być obsługiwany przez jedną osobę.

Automatyczne poziomowanie

Po uruchomieniu niwelator automatycznie się poziomuje i przygotowuje do pracy.

Elektroniczny kompensator pomaga stabilizować płaszczyznę laserową i ograniczać wpływ drgań podłoża, co ma znaczenie szczególnie na placach budowy, gdzie w pobliżu pracują ciężkie maszyny.

Alarm poruszenia niwelatora

Model NL720R DIGITAL posiada alarm poruszenia, który zabezpiecza przed wykonywaniem kolejnych pomiarów po przypadkowym przestawieniu lub rozpoziomowaniu instrumentu.

Funkcja ta zmniejsza ryzyko prowadzenia prac względem nieprawidłowej płaszczyzny odniesienia.

Pilot radiowy o zasięgu do 100 m

Parametry niwelatora mogą być zmieniane z poziomu panelu sterowania oraz za pomocą dostarczonego pilota radiowego.

Zasięg sterowania wynosi do 100 m, co zwiększa wygodę pracy na dużych stanowiskach i pozwala obsługiwać laser bez konieczności każdorazowego podchodzenia do instrumentu.

Funkcja skanowania

Niwelator posiada również funkcję skanowania, która pozwala ograniczyć wyświetlaną wiązkę do określonego obszaru.

Dzięki temu można uzyskać linię referencyjną tylko w części przestrzeni, w której aktualnie wykonywane są prace.

Zasilanie Li-Ion 8000 mAh

Nivel System NL720R DIGITAL jest zasilany akumulatorem Li-Ion 8000 mAh.

Urządzenie można ładować także podczas pracy. Możliwe jest również zasilanie bezpośrednio z sieci.

Odporna konstrukcja IP65

Laser został przygotowany do pracy w wymagających warunkach budowlanych. Obudowa jest wzmocniona elementami metalowymi, a głowicę rotacyjną zabezpiecza metalowa osłona.

Gumowe narożniki chronią urządzenie przed skutkami uderzeń i wstrząsów. Klasa szczelności IP65 zapewnia ochronę przed działaniem pyłu i wody.

Wyposażenie niwelatora NL720R DIGITAL

Standardowe wyposażenie niwelatora obejmuje między innymi:

• cyfrowy czujnik laserowy DIGITAL
• uchwyt na łatę laserową
• pilot radiowy
• akumulatory
• ładowarkę
• tarczkę laserową
• kufer transportowy

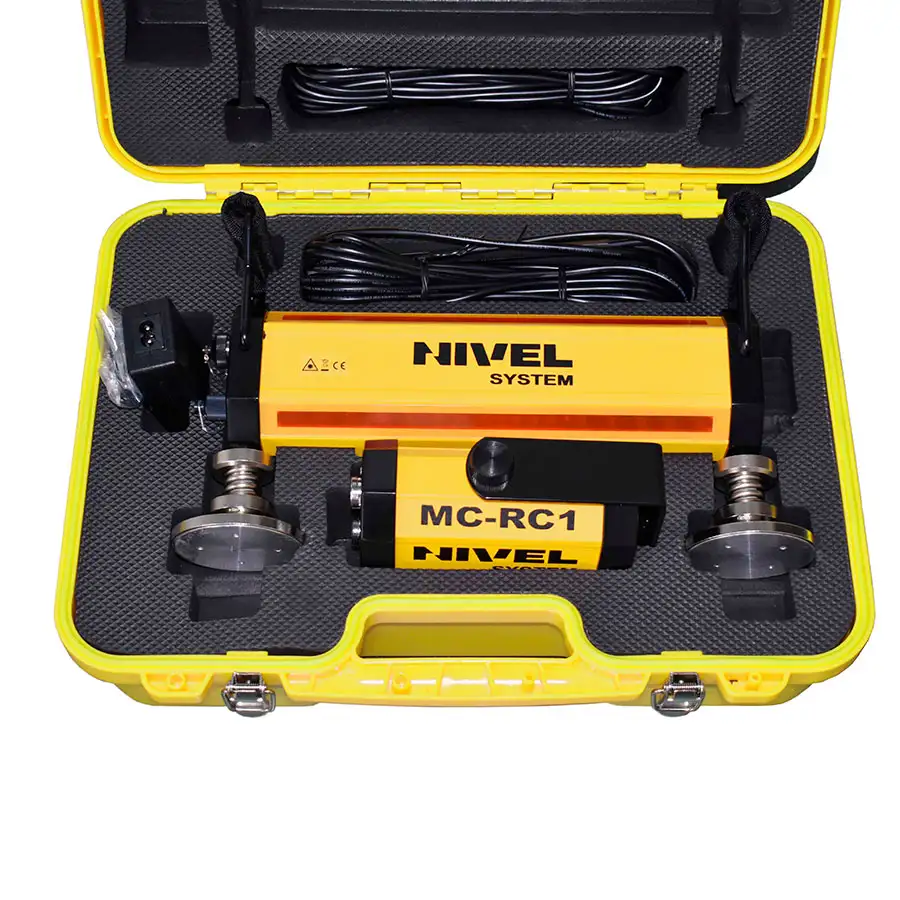

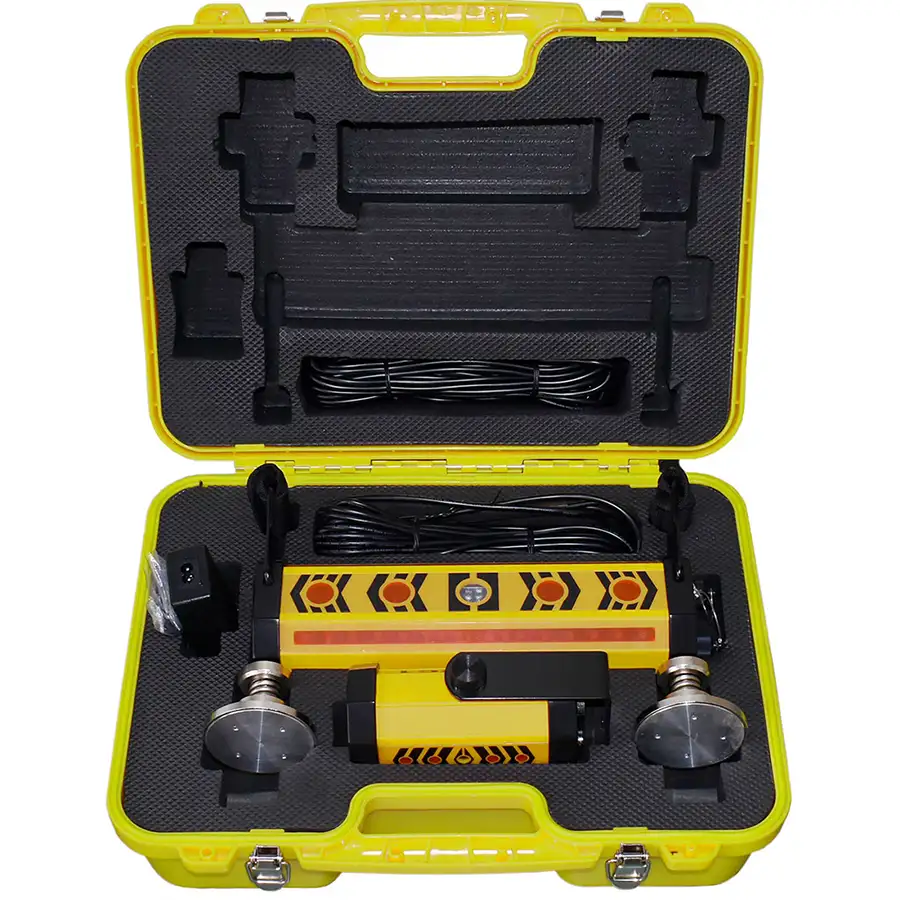

System sterowania maszyn Nivel System MC-1D Magnets

Drugim kluczowym elementem zestawu jest MC-1D Magnets, czyli laserowy system kontroli pracy maszyn budowlanych.

Czujnik MC-1D odbiera sygnał z niwelatora i informuje operatora o położeniu elementu roboczego względem wyznaczonej płaszczyzny laserowej.

Dzięki temu operator może na bieżąco kontrolować wysokość łyżki, lemiesza lub innego elementu roboczego bez konieczności ciągłego zatrzymywania maszyny i wykonywania dodatkowych pomiarów.

Magnetyczny montaż czujnika

W wersji MC-1D Magnets czujnik mocowany jest do maszyny za pomocą silnych magnesów.

Takie rozwiązanie umożliwia szybki montaż i demontaż oraz ułatwia przekładanie systemu pomiędzy różnymi maszynami.

Wskazania LED dla operatora

Czytelne wskaźniki LED na czujniku informują operatora, czy element roboczy należy:

• podnieść
• opuścić
• utrzymać na aktualnej wysokości

Pozwala to prowadzić pracę względem zadanej płaszczyzny laserowej na bieżąco.

Możliwość kontroli z kabiny

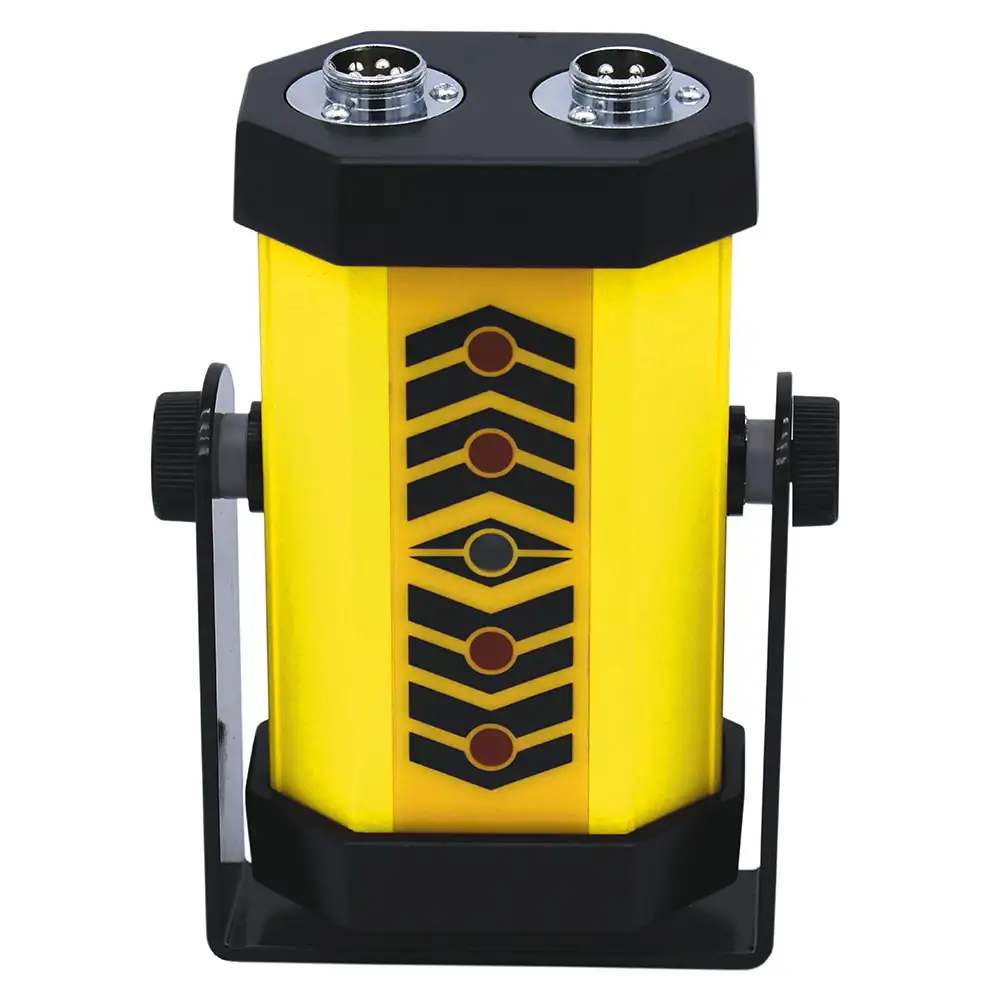

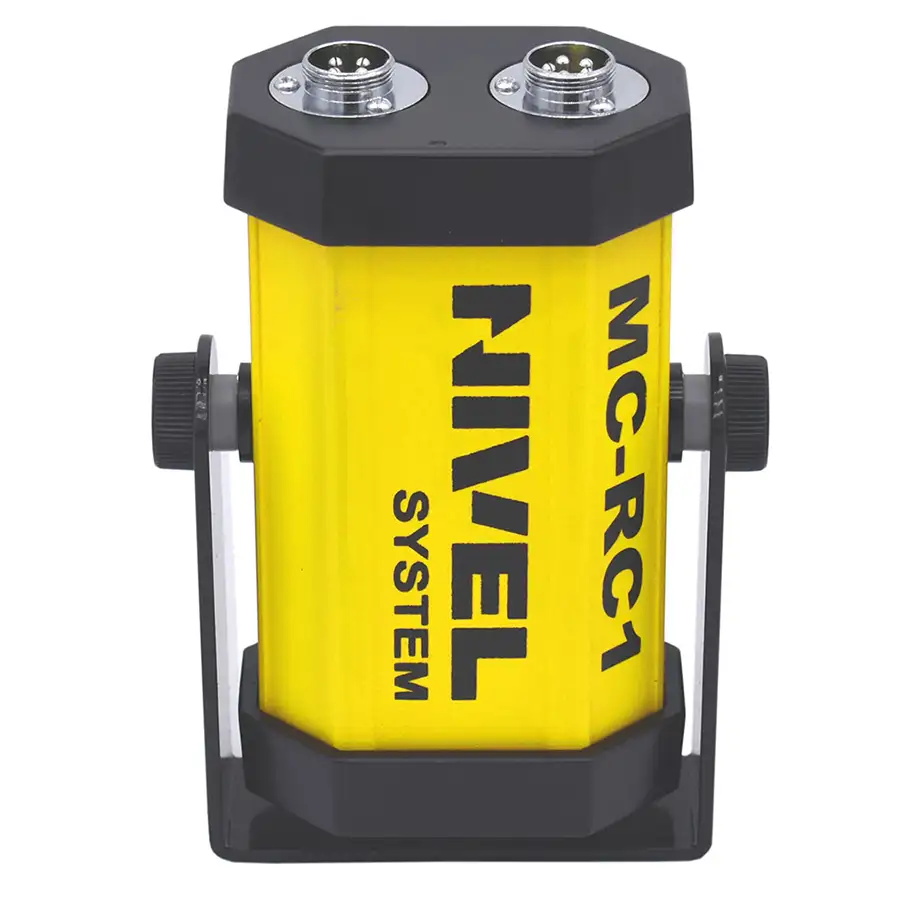

System może współpracować z odbiornikiem kabinowym MC-RC1, który pełni funkcję dodatkowego wyświetlacza.

Jest to szczególnie przydatne w sytuacjach, gdy operator nie ma bezpośredniej widoczności czujnika zamocowanego na zewnątrz maszyny.

Mniej przekopań i poprawek

Bieżąca kontrola wysokości pomaga ograniczyć ryzyko przekopania oraz nadmiernego zebrania materiału.

Operator może szybciej osiągnąć założony poziom lub spadek, ograniczając liczbę dodatkowych pomiarów kontrolnych oraz późniejszych korekt.

Zastosowanie systemu MC-1D

System może być wykorzystywany między innymi z:

• koparkami
• koparko-ładowarkami
• spycharkami
• ładowarkami
• równiarkami

Sprawdza się przy równaniu terenu, wykonywaniu wykopów, kontroli głębokości, profilowaniu skarp oraz pracach wodno-kanalizacyjnych.

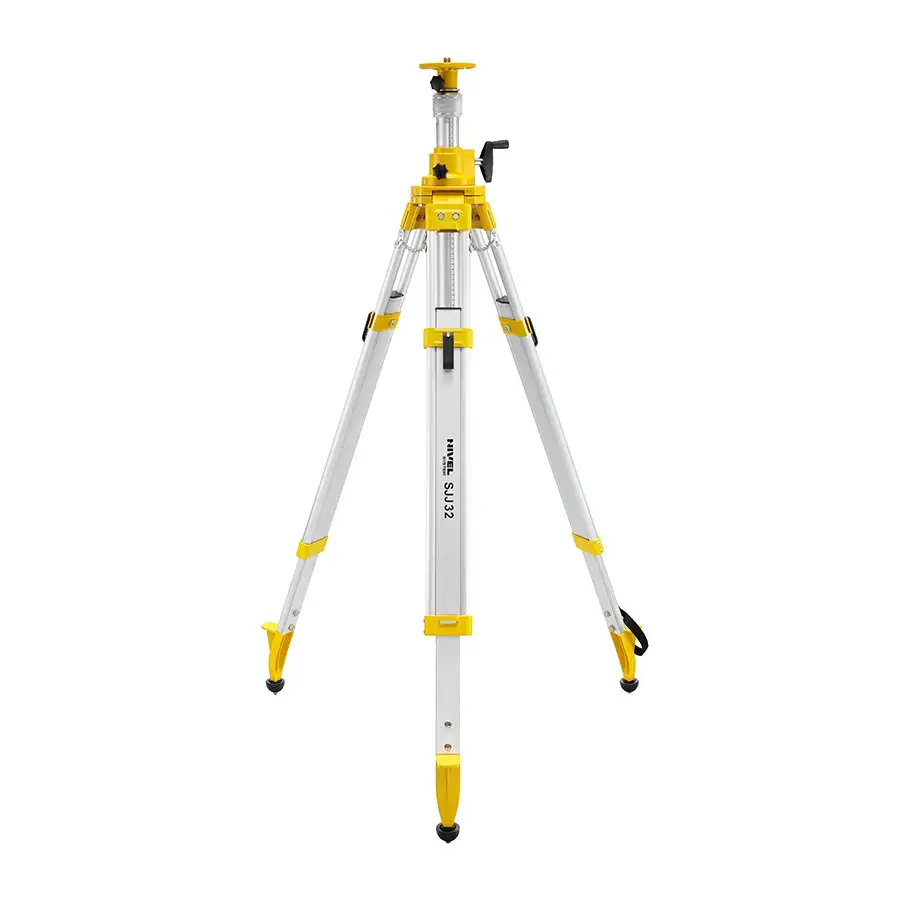

Statyw aluminiowy Nivel System SJJ32

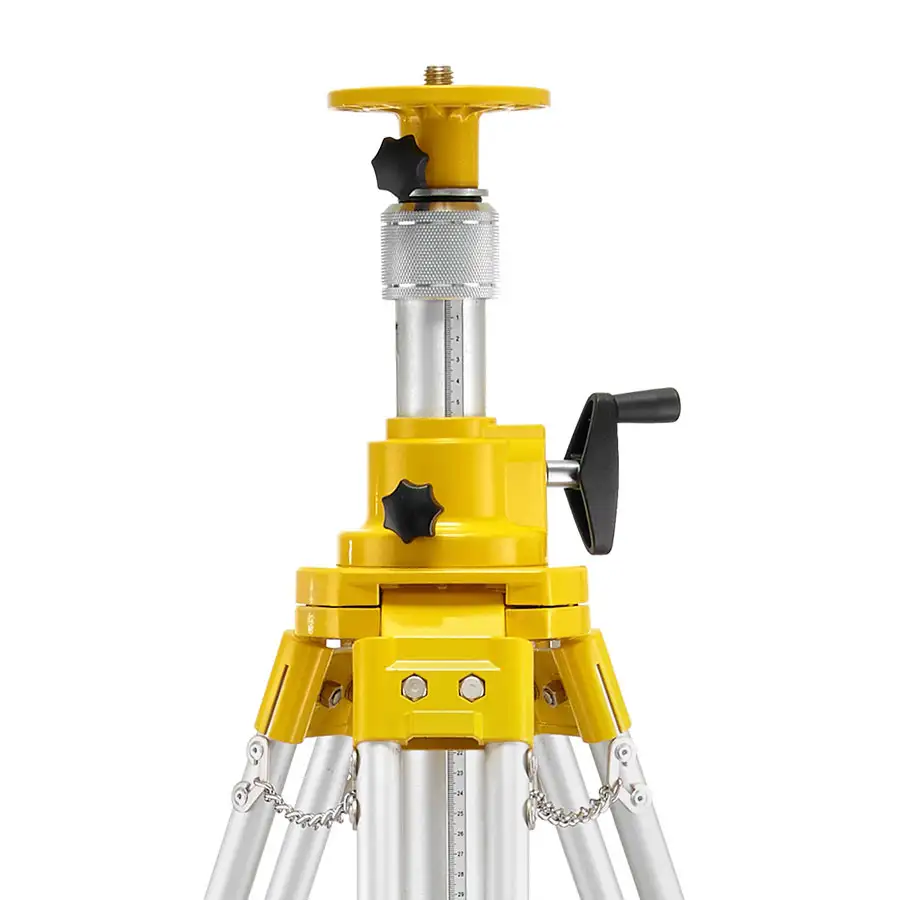

W skład zestawu wchodzi również statyw SJJ32 z wysięgnikiem korbowym.

Aluminiowa konstrukcja łączy stabilność z wygodnym transportem. Statyw umożliwia ustawienie instrumentu na wysokości do 3,2 m, co zwiększa zakres zastosowania lasera.

Wysoka pozycja instrumentu może być szczególnie przydatna podczas współpracy z systemem sterowania maszyn.

Precyzyjna regulacja wysokości

Wysięgnik korbowy pozwala dokładnie regulować wysokość niwelatora.

Statyw posiada zaciski mimośrodowe umożliwiające szybkie rozstawienie nóg i ich zablokowanie w wybranej pozycji.

SJJ32 może współpracować z niwelatorami laserowymi, optycznymi i innymi kompatybilnymi urządzeniami pomiarowymi.

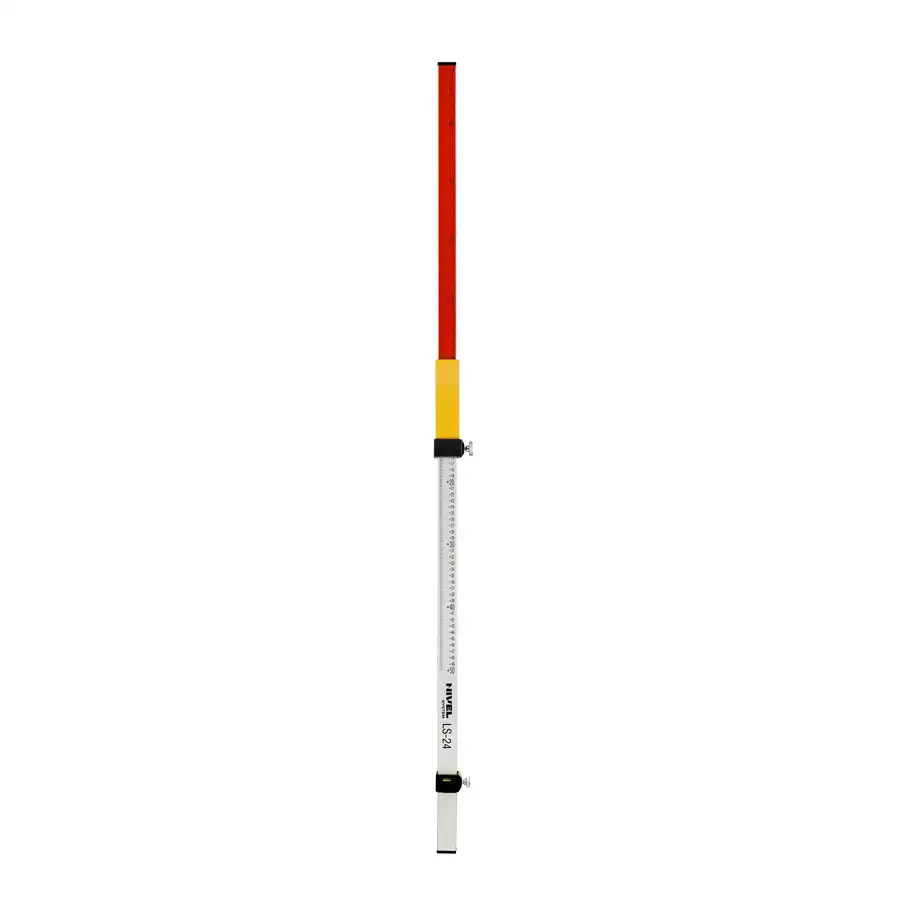

Łata laserowa Nivel System LS-24

Do zestawu dołączona jest również łata laserowa LS-24 o długości 2,4 m.

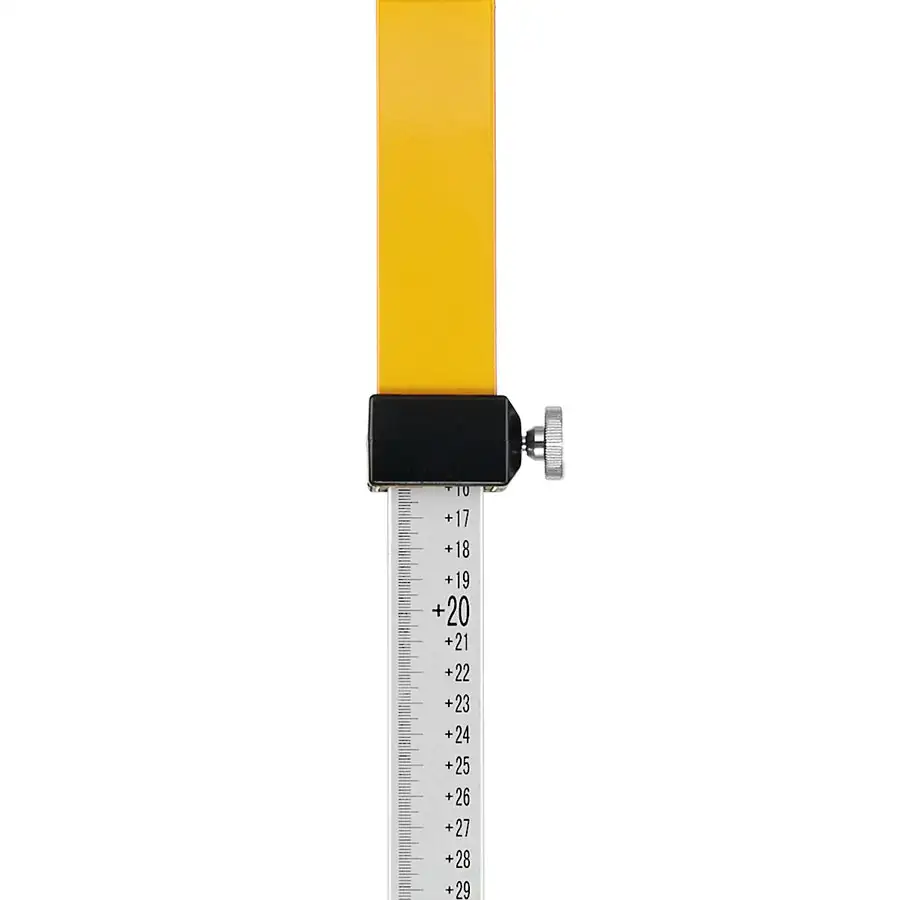

Teleskopowa konstrukcja ułatwia jej składanie, transport i przechowywanie. Łata posiada milimetrową podziałkę, która umożliwia wykonywanie dokładnych pomiarów wysokościowych.

Praktyczny suwak pozwala zamontować uchwyt czujnika na odpowiedniej wysokości.

Libella i pokrowiec

W wyposażeniu łaty LS-24 znajduje się libella oraz pokrowiec transportowy.

Libella pomaga kontrolować pionowe ustawienie łaty podczas wykonywania pomiarów, natomiast pokrowiec zabezpiecza ją podczas transportu i przechowywania.

Kompletny system do niwelacji i kontroli maszyn

Połączenie NL720R DIGITAL, MC-1D Magnets, SJJ32 i LS-24 tworzy kompletny zestaw do klasycznej niwelacji oraz kontroli pracy maszyn.

Laser wyznacza płaszczyznę odniesienia, system MC-1D wykorzystuje ją do bieżącego określania wysokości elementu roboczego maszyny, statyw SJJ32 zapewnia stabilne ustawienie instrumentu, a łata LS-24 umożliwia wykonywanie standardowych pomiarów niwelacyjnych.

Dodatkowym atutem modelu NL720R DIGITAL jest automatyczne wpasowanie wiązki, duży zasięg do 700 m oraz możliwość pracy ze spadkami w dwóch osiach.

Najważniejsze cechy zestawu

• niwelator laserowy Nivel System NL720R DIGITAL
• system kontroli maszyn MC-1D Magnets
• statyw aluminiowy SJJ32
• łata laserowa LS-24
• czerwona wiązka laserowa
• średnica pracy do 700 m
• dokładność 0,72 mm/10 m
• wyznaczanie poziomów, pionów i spadków
• pochylenie w jednej lub dwóch osiach do ±10%
• funkcja automatycznego wpasowania wiązki
• automatyczne wyszukiwanie poziomu lub kierunku
• cyfrowa niwelacja
• cyfrowy czujnik laserowy
• automatyczne poziomowanie
• elektroniczny kompensator
• alarm poruszenia instrumentu
• funkcja skanowania
• pilot radiowy o zasięgu do 100 m
• akumulator Li-Ion 8000 mAh
• możliwość ładowania podczas pracy
• możliwość zasilania sieciowego
• klasa szczelności IP65
• magnetyczny montaż czujnika MC-1D
• bieżąca kontrola wysokości łyżki lub lemiesza
• możliwość współpracy z wyświetlaczem kabinowym MC-RC1
• zastosowanie z koparkami, spycharkami, koparko-ładowarkami, ładowarkami i równiarkami
• statyw z wysięgnikiem do 3,2 m
• łata teleskopowa o długości 2,4 m
• milimetrowa podziałka łaty
• libella i pokrowiec do LS-24
• zestaw do niwelacji terenu, wyznaczania spadków, wykopów i kontroli pracy maszyn

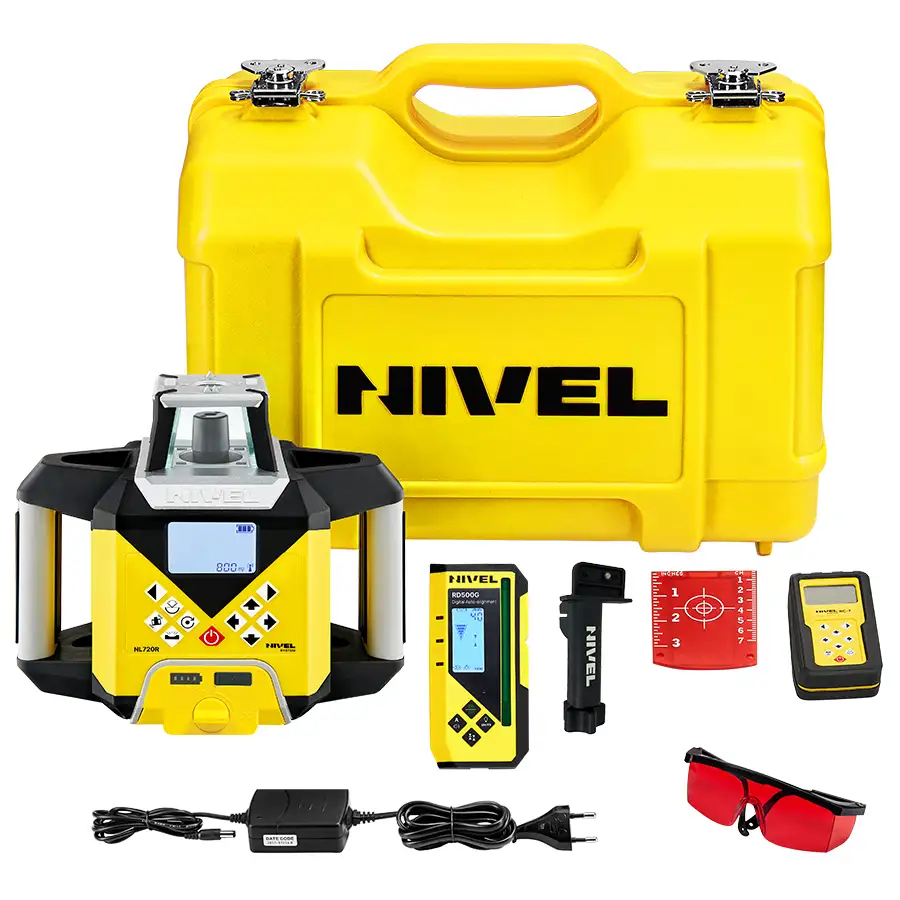

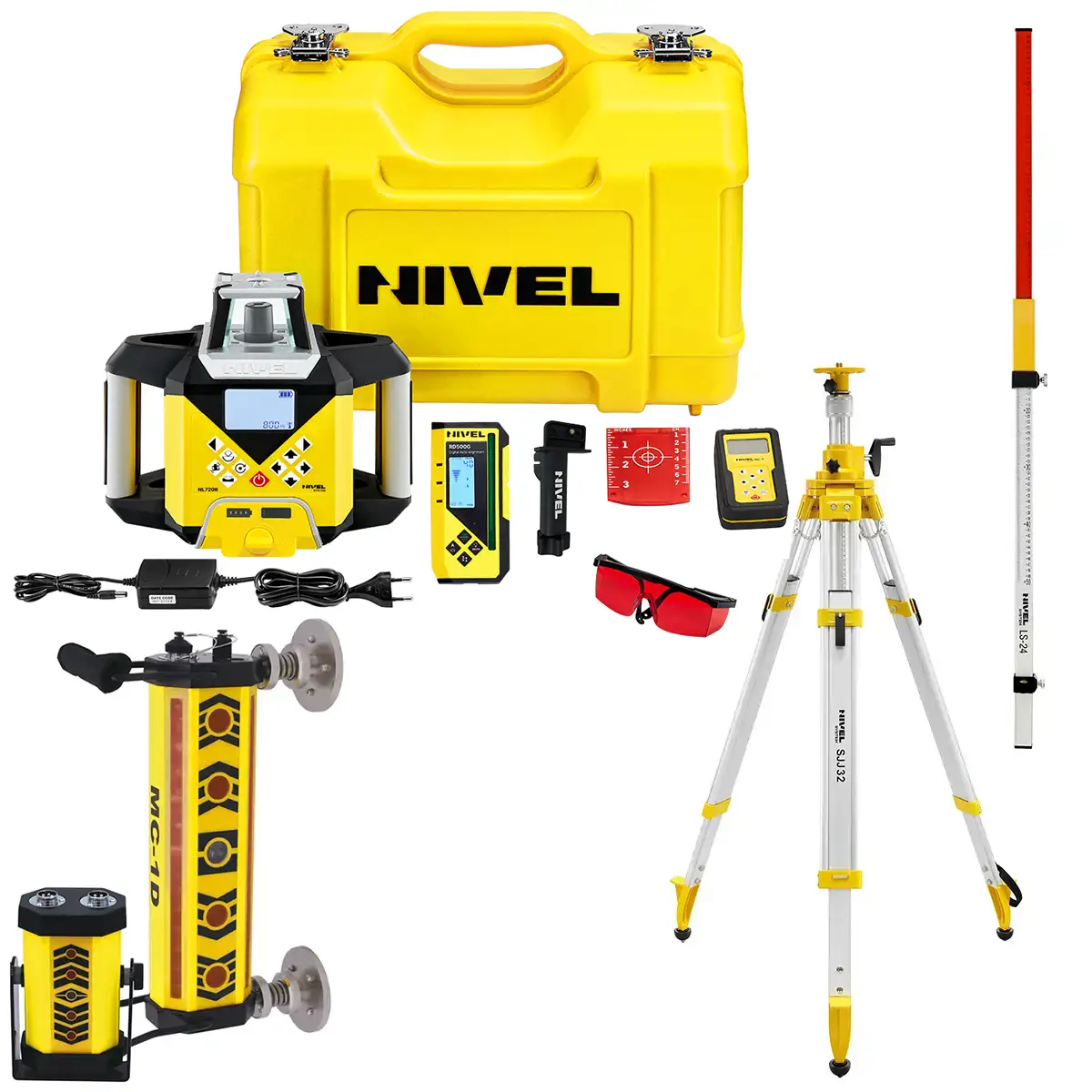

Zestaw zawiera:

• laser obrotowy NL720R
• czujnik laserowy RD500R (radiowy, cyfrowy)
• uchwyt czujnika laserowego NL-BR 500
• pilot sterowania RC–7
• tarczka laserowa TR-R
• akumulator Aku NL 8000
• ładowarka CH-CL USB-C
• kufer transportowy

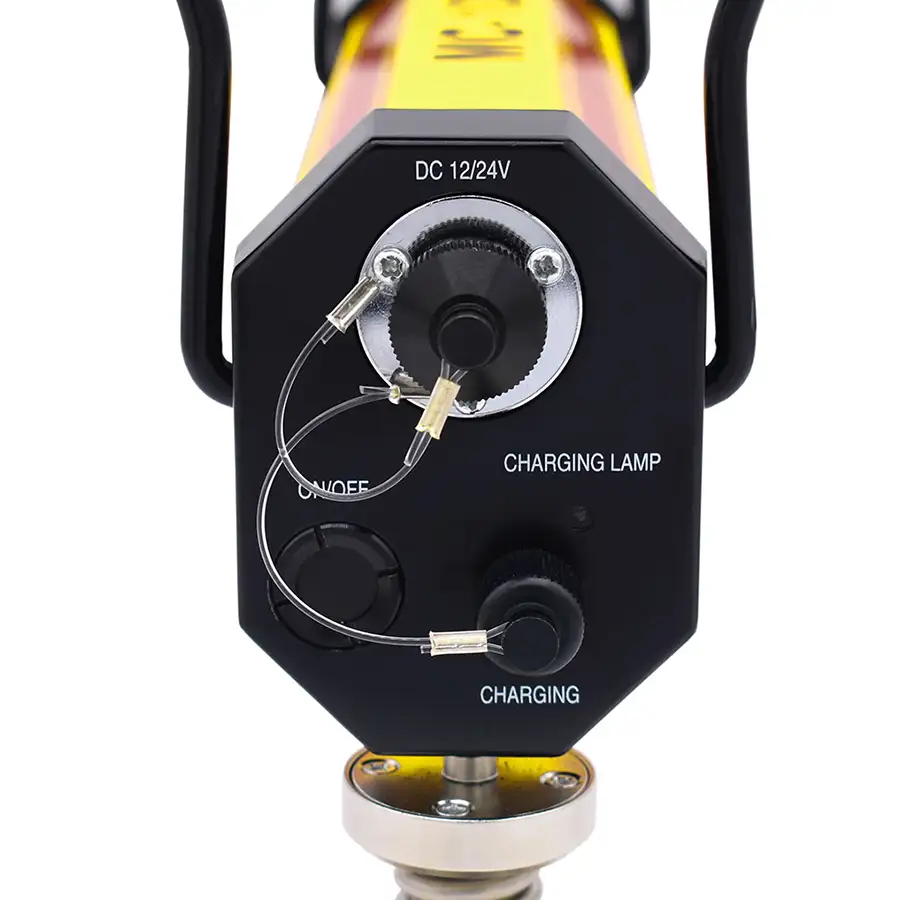

• czujnik maszynowy z wbudowanym akumulatorem MC-1D
• wyświetlacz kabinowy MC-RC1
• przewód łączący czujnik z wyświetlaczem kabinowym
• przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• ładowarka
• waliza transportowa
• statyw aluminiowy SJJ32
• łata laserowa LS-24
