Zestaw Nivel System NL740R DIGITAL + MC-1D Magnets + SJJ32 + LS-24

Nivel System NL740R DIGITAL z systemem sterowania maszyn MC-1D Magnets, statywem SJJ32 oraz łatą laserową LS-24 to rozbudowany zestaw przeznaczony do profesjonalnych prac niwelacyjnych, ziemnych, budowlanych i geodezyjnych. Pozwala wykonywać pomiary wysokościowe, wyznaczać poziomy, piony i spadki, a jednocześnie kontrolować wysokość elementu roboczego maszyny podczas pracy.

Zestaw może być wykorzystywany przy równaniu terenu, wykonywaniu wykopów, przygotowaniu podbudowy, profilowaniu skarp, pracach drogowych i wodno-kanalizacyjnych, a także podczas pracy koparek, koparko-ładowarek, spycharek, ładowarek oraz równiarek.

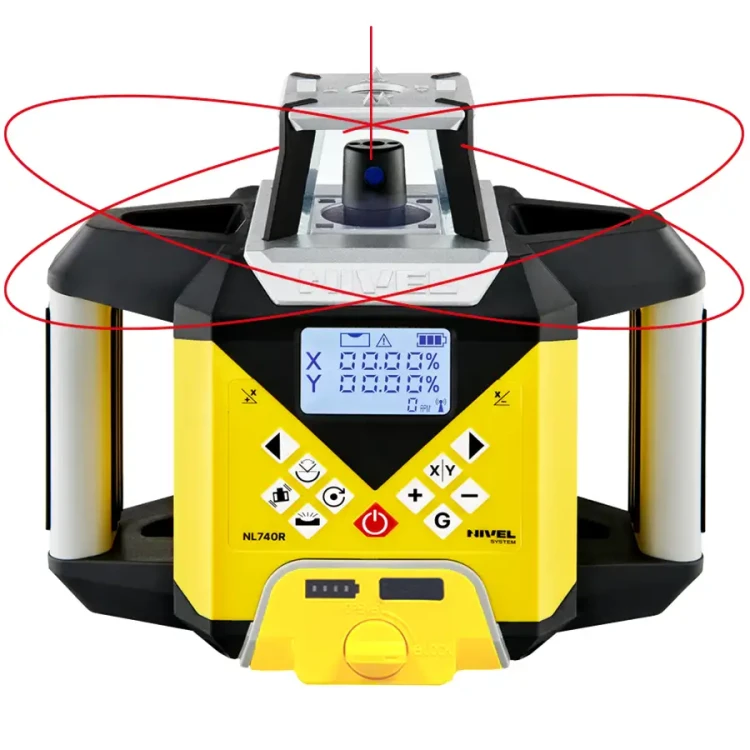

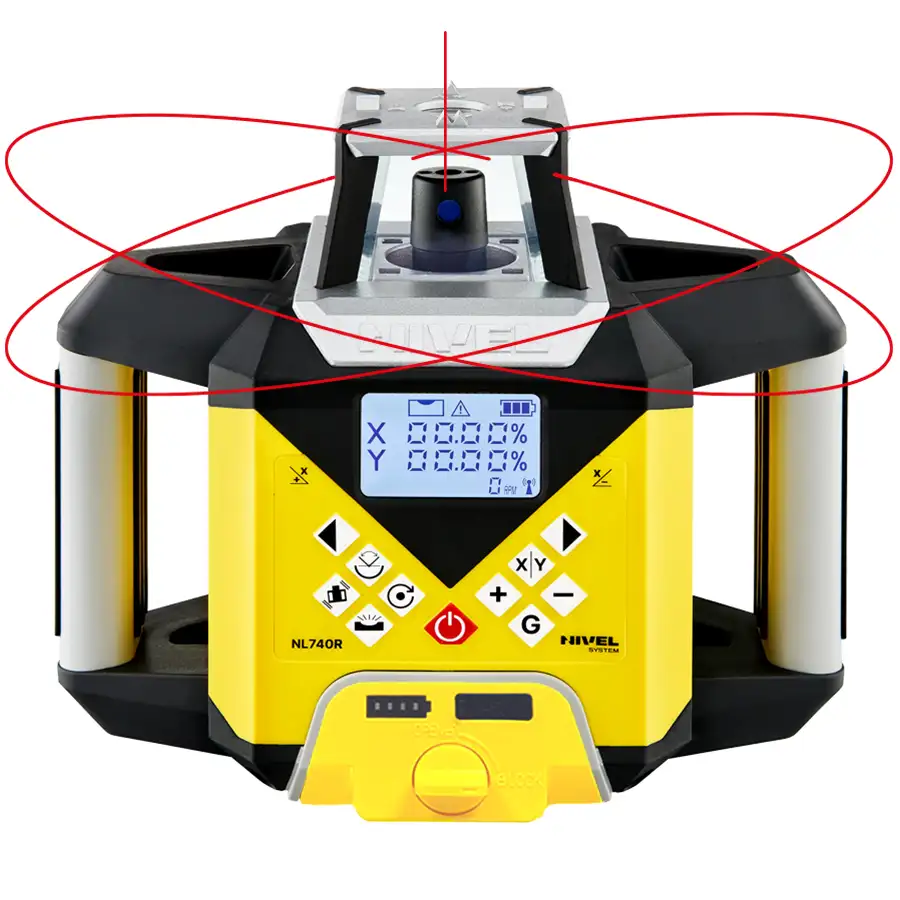

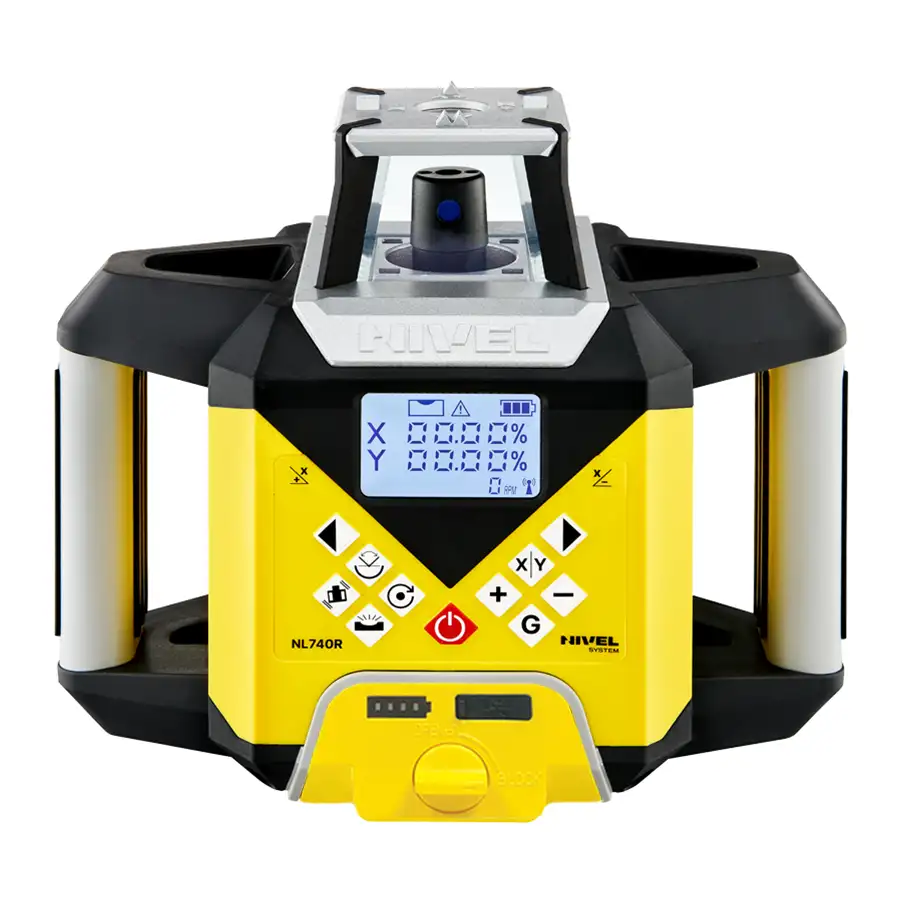

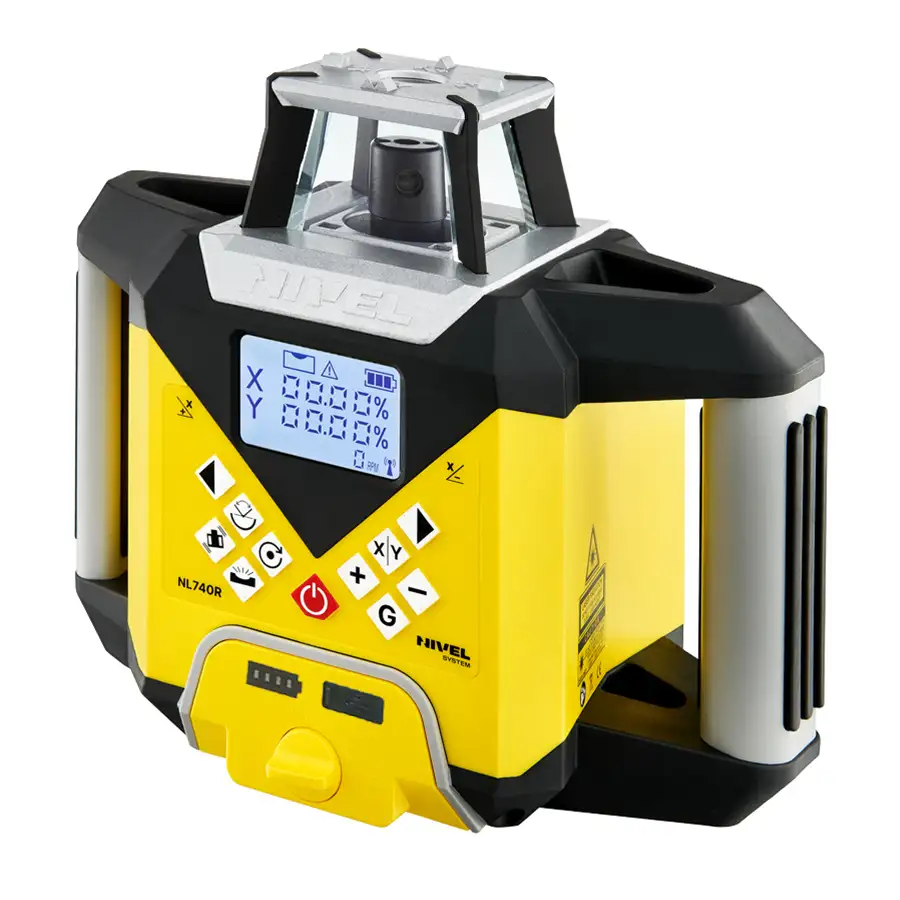

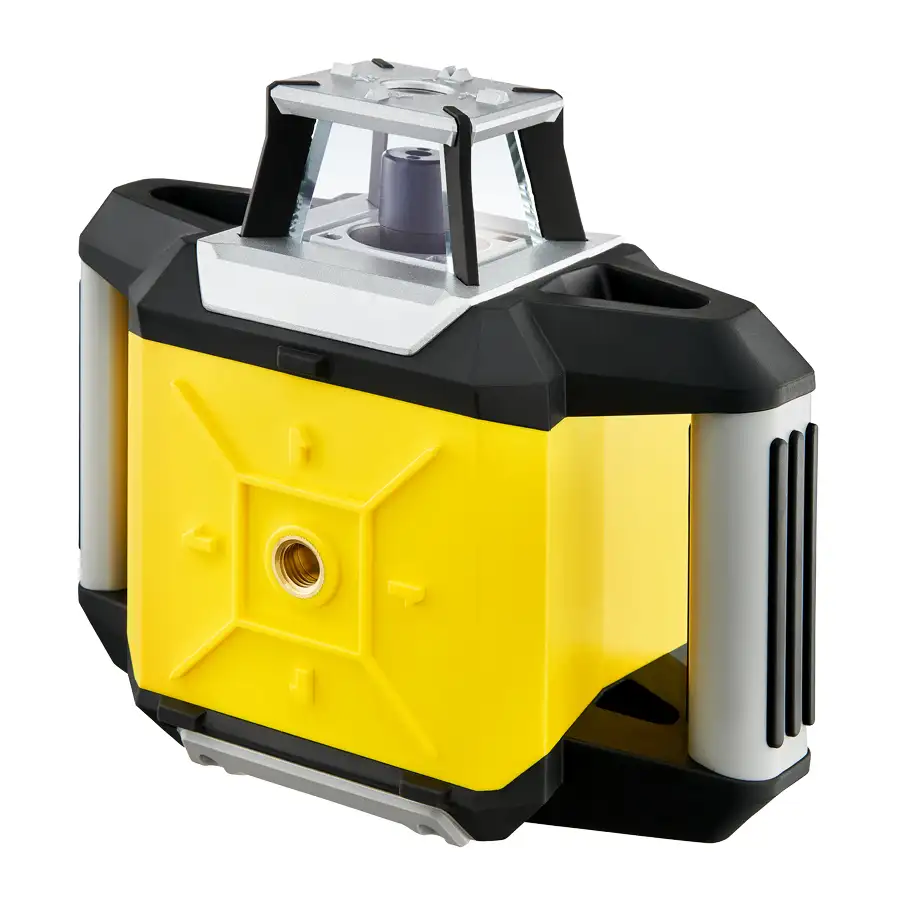

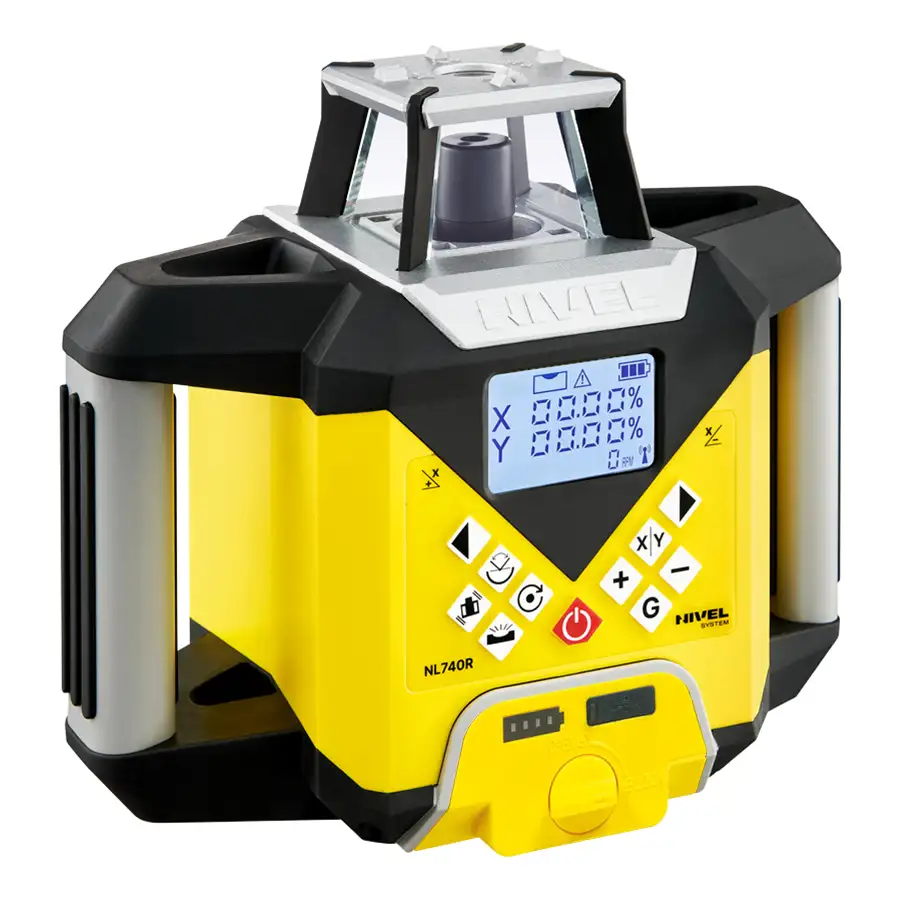

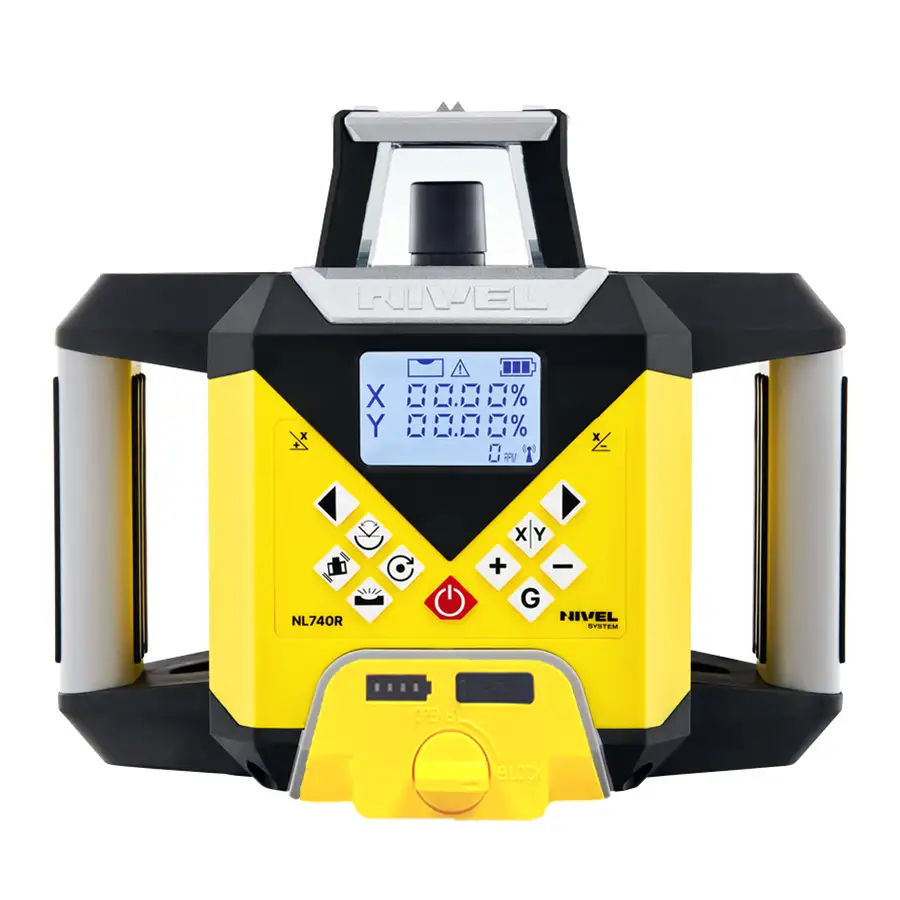

Nivel System NL740R DIGITAL, laser obrotowy o zasięgu do 700 m

Podstawowym elementem zestawu jest Nivel System NL740R DIGITAL, laser obrotowy z czerwoną wiązką przeznaczony do pracy na zewnątrz oraz wewnątrz budynków.

Urządzenie wyznacza płaszczyzny poziome oraz pionowe. Płaszczyznę poziomą można cyfrowo pochylać w jednej lub dwóch osiach, a dodatkowy pionownik laserowy pomaga przy wyznaczaniu pionów, przenoszeniu punktów i pracach wymagających zachowania kąta prostego.

Średnica pracy z czujnikiem wynosi do 700 m, a dokładność pomiarowa to około 0,72 mm na 10 m.

Cyfrowe spadki w dwóch osiach

NL740R DIGITAL umożliwia cyfrowe pochylanie płaszczyzny w jednym lub dwóch kierunkach w zakresie ±10%.

Spadki można ustawiać bezpośrednio z panelu urządzenia lub za pomocą pilota. Pozwala to przygotować odpowiednią płaszczyznę odniesienia bez konieczności ręcznego przeliczania wysokości kolejnych punktów.

Funkcja ta znajduje zastosowanie między innymi przy:

• niwelacji terenu
• wykonywaniu wykopów ze spadkiem
• przygotowaniu podbudowy pod kostkę
• pracach drogowych
• wykonywaniu posadzek
• profilowaniu terenu
• pracach wodno-kanalizacyjnych

Funkcja automatycznego wpasowania wiązki

Model NL740R DIGITAL posiada funkcję automatycznego wpasowania i wyszukiwania spadku.

Przy wykorzystaniu czujnika z komunikacją radiową system może ustawić wiązkę referencyjną względem wskazanego poziomu lub kierunku. Rozwiązanie to ułatwia szybkie przygotowanie właściwej płaszczyzny i ogranicza konieczność wielokrotnego ręcznego korygowania ustawienia lasera.

Cyfrowa niwelacja

W zestawie z niwelatorem znajduje się cyfrowy czujnik laserowy, który umożliwia numeryczne odczytywanie różnicy wysokości.

Zamiast każdorazowego odczytu wartości z podziałki łaty użytkownik może sprawdzić różnicę wysokości bezpośrednio na wyświetlaczu czujnika. Przyspiesza to pomiary i umożliwia jednoosobową obsługę zestawu.

Automatyczne poziomowanie i alarm poruszenia

Po uruchomieniu NL740R DIGITAL automatycznie się poziomuje i przygotowuje do pracy.

Elektroniczny kompensator pomaga utrzymać prawidłowe położenie płaszczyzny także w miejscach narażonych na drgania, na przykład w pobliżu pracujących maszyn budowlanych.

Alarm poruszenia informuje o przypadkowym przestawieniu lub rozpoziomowaniu instrumentu, ograniczając ryzyko wykonywania kolejnych pomiarów względem błędnie ustawionej płaszczyzny.

Pilot radiowy o zasięgu do 100 m

Funkcjami lasera można sterować z poziomu panelu urządzenia oraz za pomocą pilota radiowego.

Zasięg sterowania wynosi do 100 m, dzięki czemu ustawienia można zmieniać bez konieczności ciągłego podchodzenia do niwelatora.

Regulowana prędkość głowicy i funkcja skanowania

Prędkość obrotowa głowicy może być regulowana do 800 obr./min.

Funkcja skanowania umożliwia zawężenie wiązki do określonego obszaru, dzięki czemu linia referencyjna może być widoczna tylko tam, gdzie aktualnie prowadzone są prace.

Czerwona wiązka i praca wewnątrz oraz na zewnątrz

NL740R DIGITAL wykorzystuje czerwoną wiązkę laserową, która może być wykorzystywana podczas prac poziomych, pionowych i ze spadkiem.

Niwelator sprawdza się zarówno na rozległych placach budowy, jak i przy pracach wewnętrznych, gdzie widoczna linia może pełnić funkcję odniesienia.

Zasilanie Li-Ion 8000 mAh

Laser jest zasilany akumulatorem Li-Ion 8000 mAh.

Możliwe jest ładowanie urządzenia podczas pracy, a także zasilanie bezpośrednio z sieci.

Wytrzymała obudowa IP65

NL740R DIGITAL został przygotowany do pracy w wymagających warunkach budowlanych.

Obudowa posiada metalowe wzmocnienia, głowica rotacyjna jest osłonięta metalowym korpusem, a gumowe narożniki pomagają chronić urządzenie przed skutkami uderzeń i wstrząsów.

Klasa szczelności IP65 zapewnia ochronę przed pyłem i wodą.

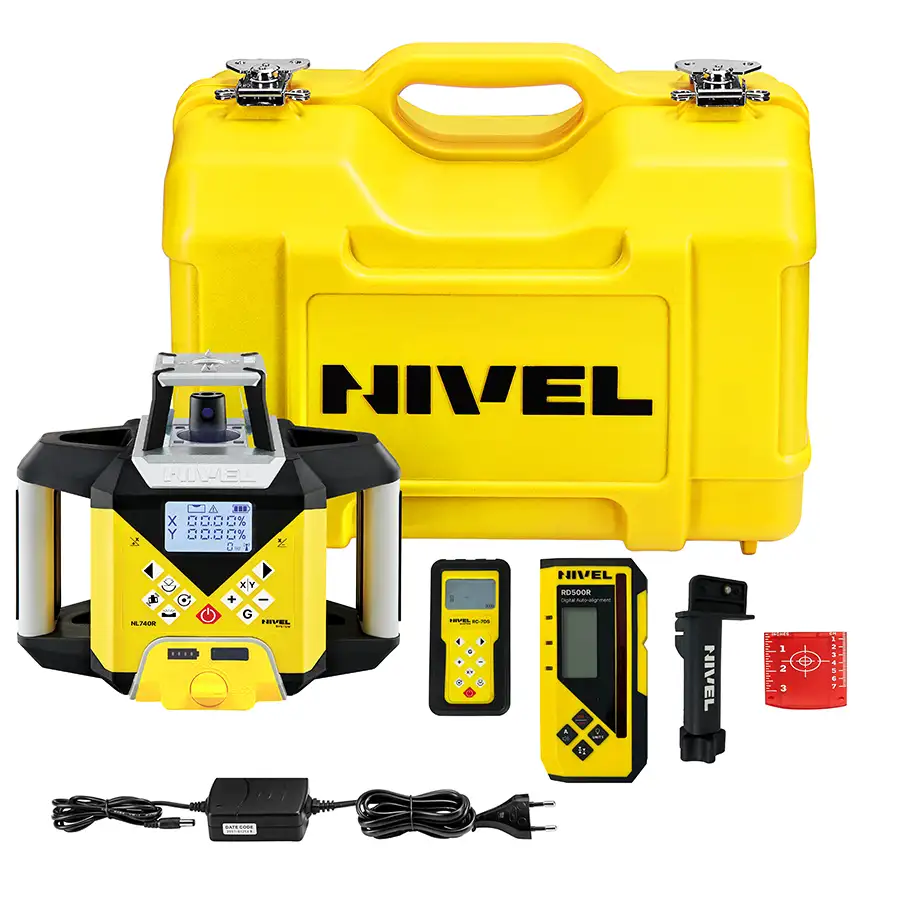

Wyposażenie niwelatora NL740R DIGITAL

Standardowe wyposażenie modelu obejmuje:

• cyfrowy czujnik laserowy DIGITAL
• uchwyt na łatę
• pilot radiowy
• akumulatory
• ładowarkę
• tarczkę laserową
• kufer transportowy

System sterowania maszyn MC-1D Magnets

Drugim kluczowym elementem zestawu jest Nivel System MC-1D Magnets, czyli laserowy system kontroli pracy maszyn.

Czujnik odbiera sygnał z niwelatora i pokazuje operatorowi aktualne położenie elementu roboczego względem płaszczyzny odniesienia.

Dzięki temu można kontrolować między innymi wysokość łyżki lub lemiesza podczas prowadzenia prac ziemnych.

Magnetyczny montaż czujnika

Wersja MC-1D Magnets wykorzystuje mocowanie za pomocą magnesów.

Pozwala to szybko zakładać i zdejmować czujnik z maszyny, a także łatwo przekładać system pomiędzy różnymi urządzeniami.

Wskazania LED dla operatora

Czytelne diody na czujniku pokazują, czy element roboczy należy:

• podnieść
• opuścić
• utrzymać na obecnym poziomie

Operator może dzięki temu na bieżąco kontrolować wysokość względem płaszczyzny laserowej.

Możliwość kontroli z kabiny

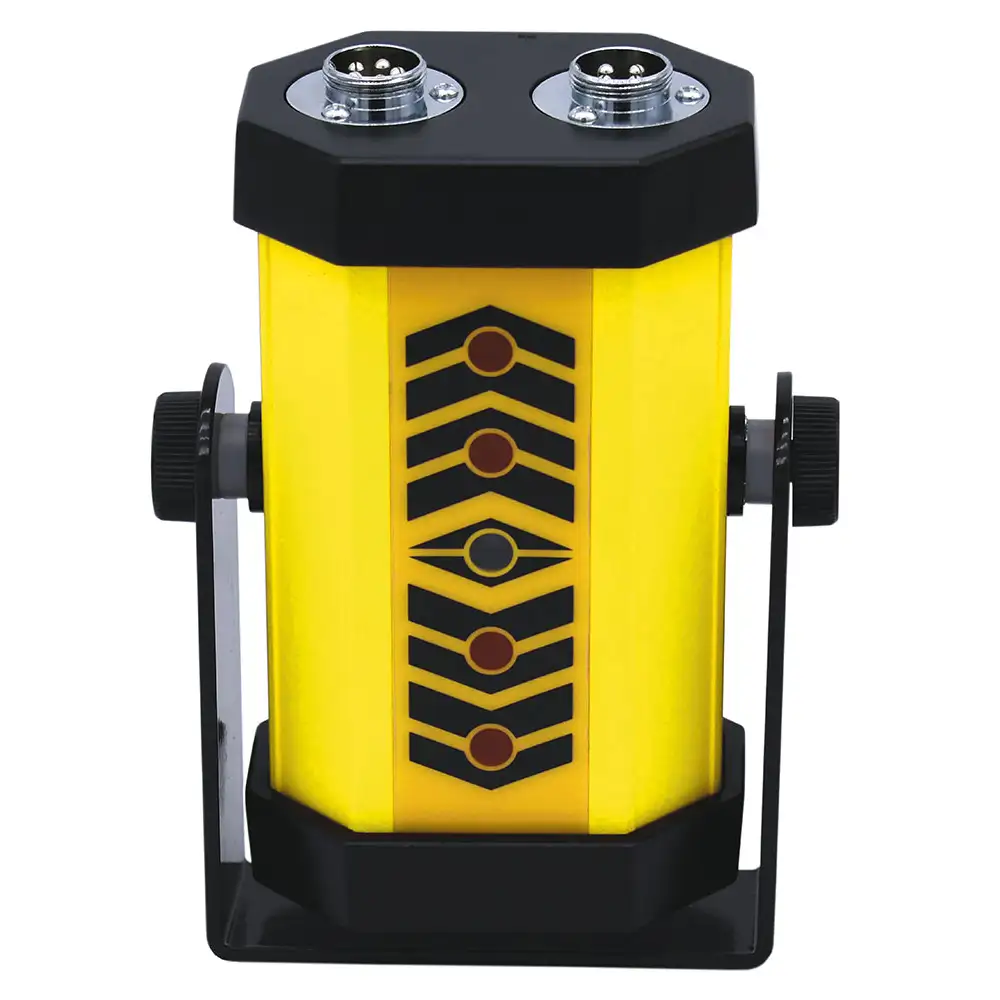

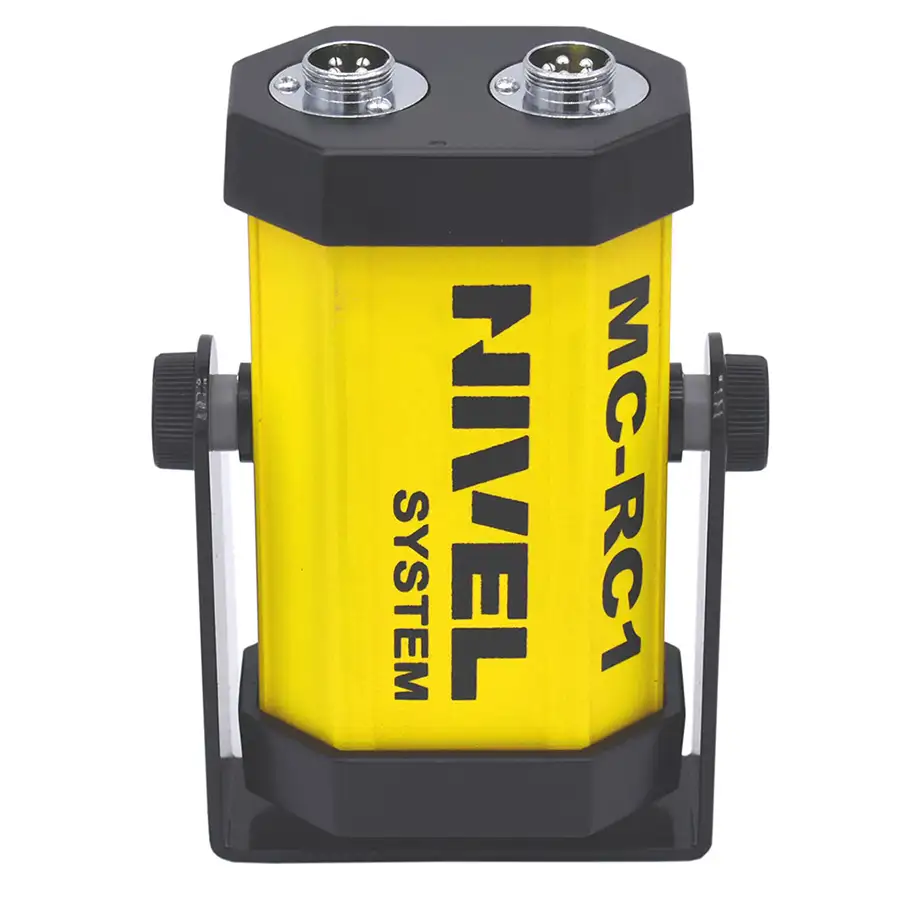

System może współpracować z odbiornikiem kabinowym MC-RC1, który przekazuje informacje do wnętrza maszyny.

Rozwiązanie to jest przydatne wtedy, gdy operator nie ma dobrej widoczności czujnika zamontowanego na zewnątrz.

Mniej przekopań i pomiarów kontrolnych

Bieżąca kontrola położenia łyżki lub lemiesza pomaga ograniczyć przekopania, zbyt głębokie wybieranie materiału oraz późniejsze poprawki.

Zmniejsza się również liczba pomiarów pośrednich, ponieważ poziom można kontrolować bezpośrednio podczas pracy maszyny.

Zastosowanie systemu MC-1D

System może być wykorzystywany między innymi z:

• koparkami
• koparko-ładowarkami
• spycharkami
• ładowarkami
• równiarkami

Nadaje się do równania terenu, wykonywania wykopów, kontroli głębokości, profilowania skarp oraz prac wodno-kanalizacyjnych.

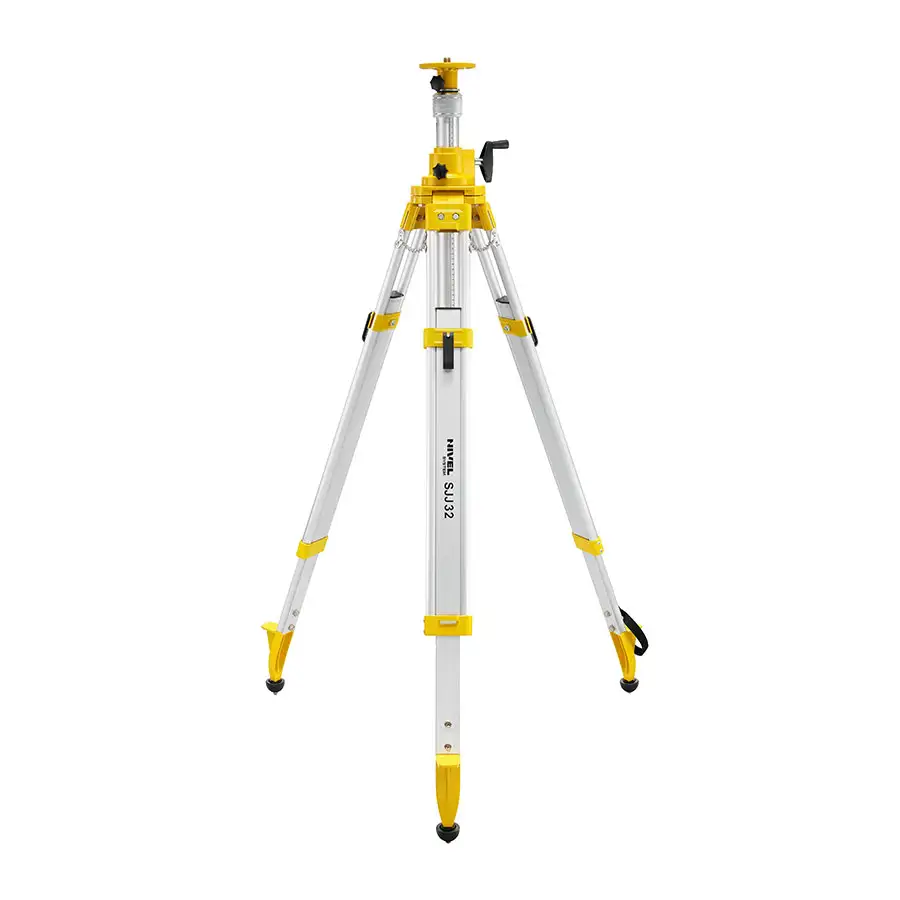

Statyw aluminiowy Nivel System SJJ32

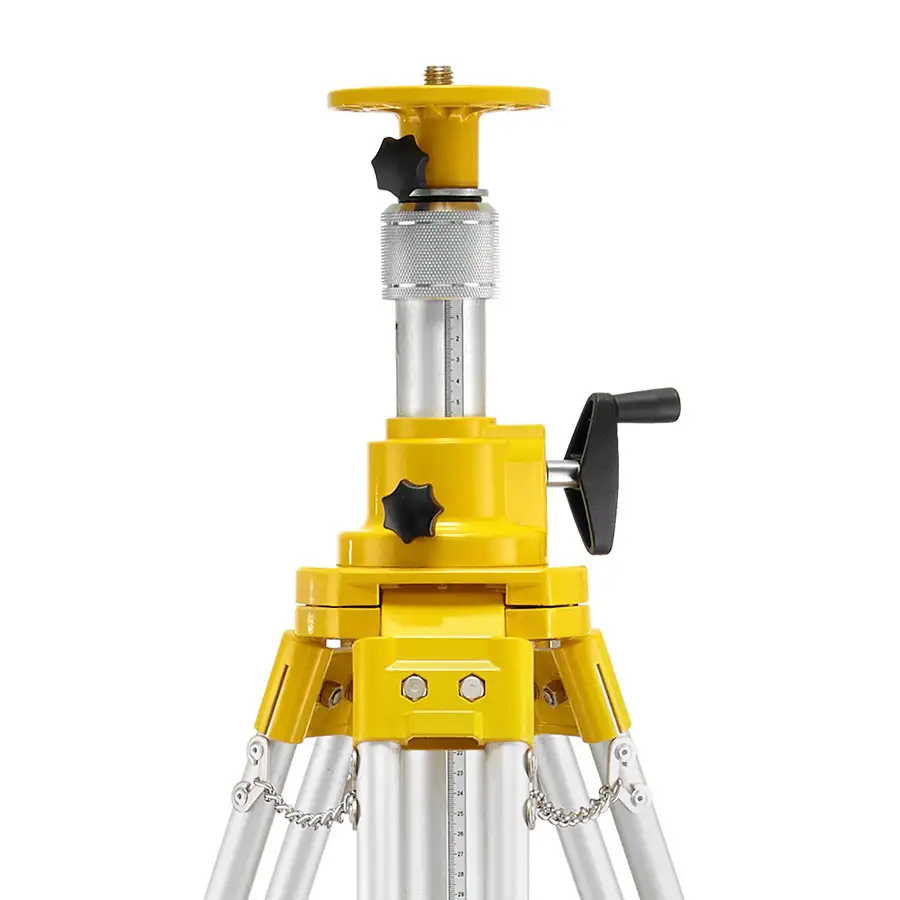

W zestawie znajduje się statyw aluminiowy SJJ32 z wysięgnikiem korbowym.

Statyw pozwala ustawić niwelator na wysokości do 3,2 m, co zwiększa możliwości wykorzystania lasera, szczególnie podczas współpracy z systemem kontroli maszyn.

Wysięgnik umożliwia dokładną regulację wysokości instrumentu.

Stabilna konstrukcja statywu

SJJ32 został wyposażony w zaciski mimośrodowe, które pozwalają szybko rozstawić nogi i zablokować je w wybranym położeniu.

Aluminiowa konstrukcja ułatwia transport, a jednocześnie zapewnia stabilną podstawę dla instrumentu pomiarowego.

Łata laserowa Nivel System LS-24

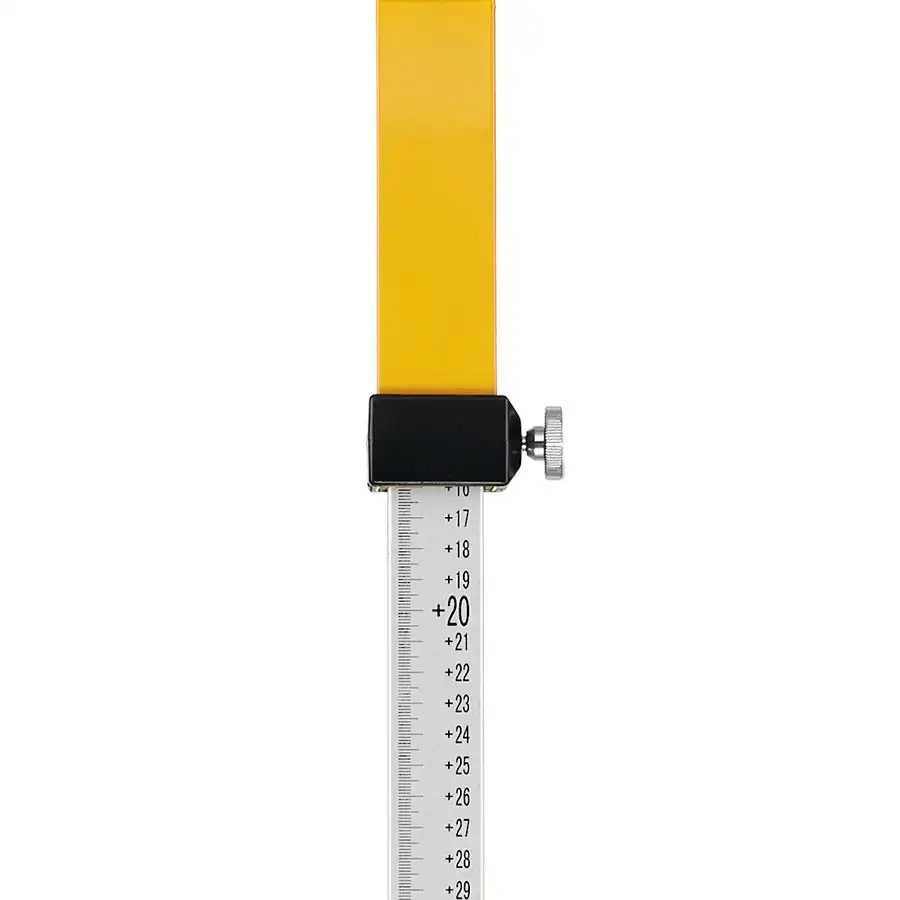

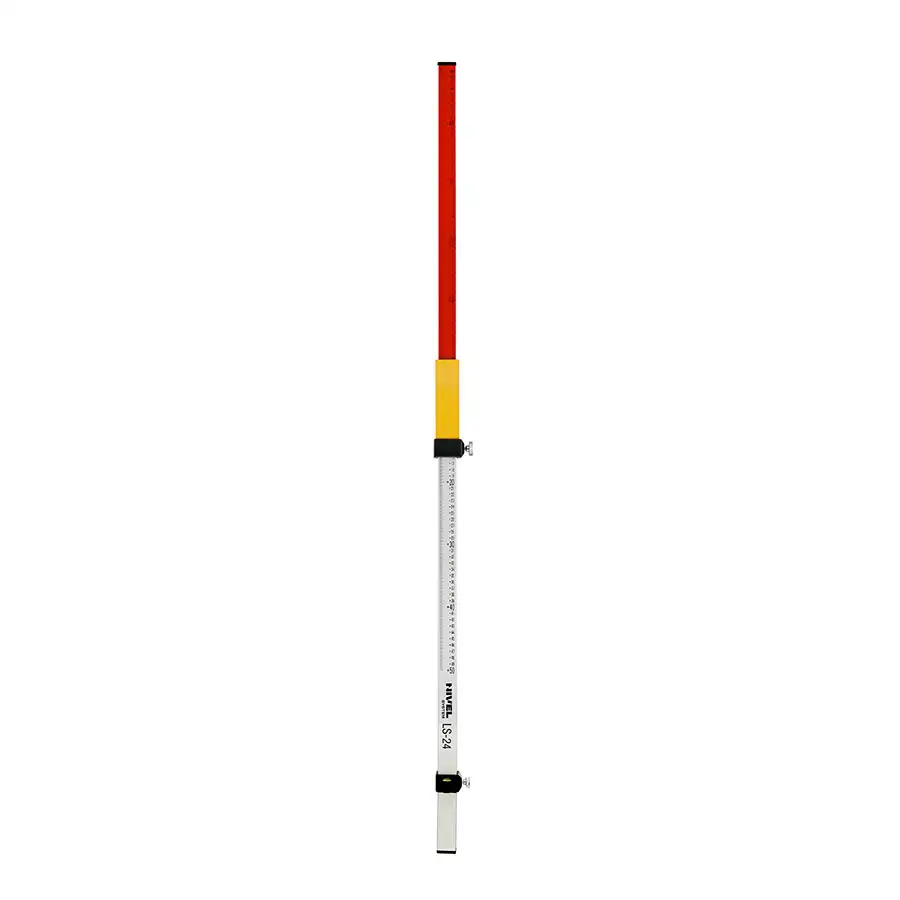

Zestaw uzupełnia łata laserowa LS-24 o długości 2,4 m.

Teleskopowa konstrukcja ułatwia składanie, przechowywanie i transport, a milimetrowa podziałka pozwala wykonywać dokładne pomiary wysokościowe.

Praktyczny suwak umożliwia ustawienie uchwytu czujnika laserowego na odpowiedniej wysokości.

Libella i pokrowiec

Łata LS-24 jest dostarczana z libellą oraz pokrowcem transportowym.

Libella ułatwia kontrolę pionowego ustawienia łaty, a pokrowiec chroni ją przed zabrudzeniem i uszkodzeniami podczas transportu.

Kompletny zestaw do niwelacji i sterowania maszyn

Połączenie Nivel System NL740R DIGITAL, MC-1D Magnets, statywu SJJ32 i łaty LS-24 tworzy kompletny system do pomiarów niwelacyjnych oraz kontroli pracy maszyn budowlanych.

Niwelator wyznacza płaszczyznę odniesienia, czujnik MC-1D kontroluje położenie elementu roboczego maszyny, statyw zapewnia stabilne ustawienie lasera, a łata LS-24 umożliwia wykonywanie standardowych pomiarów wysokościowych.

Dzięki cyfrowemu ustawianiu spadków, funkcji automatycznego wpasowania oraz zasięgowi do 700 m, zestaw może być wykorzystywany przy wymagających pracach terenowych i budowlanych.

Najważniejsze cechy zestawu

• niwelator Nivel System NL740R DIGITAL
• system sterowania maszyn MC-1D Magnets
• statyw aluminiowy SJJ32
• łata laserowa LS-24
• czerwona wiązka laserowa
• średnica pracy do 700 m
• dokładność 0,72 mm/10 m
• wyznaczanie płaszczyzn poziomych i pionowych
• pionownik laserowy
• cyfrowe spadki w jednej lub dwóch osiach
• zakres spadków do ±10%
• funkcja automatycznego wpasowania wiązki
• automatyczne wyszukiwanie poziomu i kierunku
• cyfrowy czujnik wysokości
• automatyczne poziomowanie
• elektroniczny kompensator
• alarm poruszenia
• prędkość głowicy do 800 obr./min
• funkcja skanowania
• pilot radiowy o zasięgu do 100 m
• akumulator Li-Ion 8000 mAh
• możliwość ładowania podczas pracy
• możliwość zasilania sieciowego
• klasa szczelności IP65
• magnetyczny montaż MC-1D
• bieżąca kontrola wysokości łyżki lub lemiesza
• możliwość współpracy z wyświetlaczem kabinowym MC-RC1
• zastosowanie z koparkami, spycharkami, koparko-ładowarkami, ładowarkami i równiarkami
• statyw z wysięgnikiem do 3,2 m
• teleskopowa łata 2,4 m
• milimetrowa podziałka łaty
• libella i pokrowiec do LS-24
• zestaw do niwelacji, wyznaczania spadków, robót ziemnych i kontroli pracy maszyn

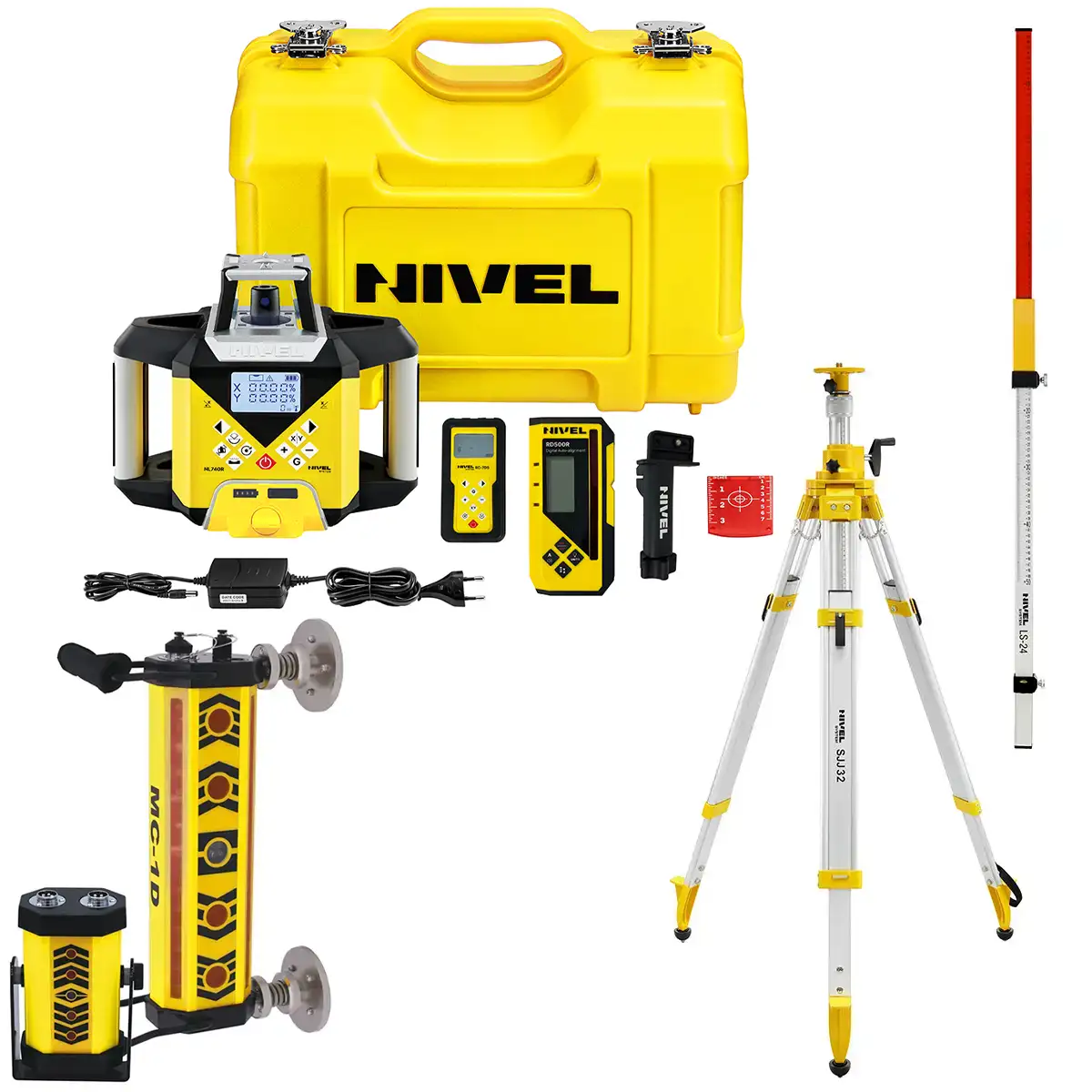

Zestaw zawiera:

• laser obrotowyNL740R
• czujnik laserowy RD500R (radiowy, cyfrowy)
• uchwyt czujnika lasera NL-BR500
• pilot sterowania RC–7DS
• tarczka laserowa TR-R
• akumulator Aku Li-ion 8000
• ładowarka CH-CL USB-C
• kufer transportowy

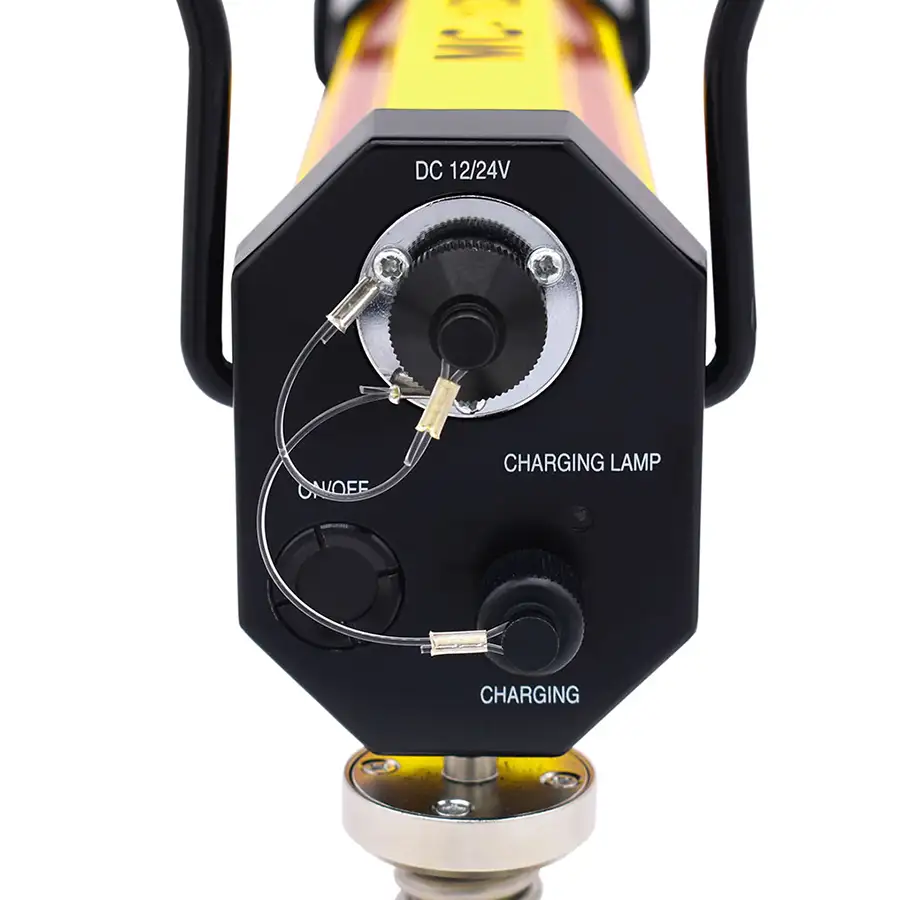

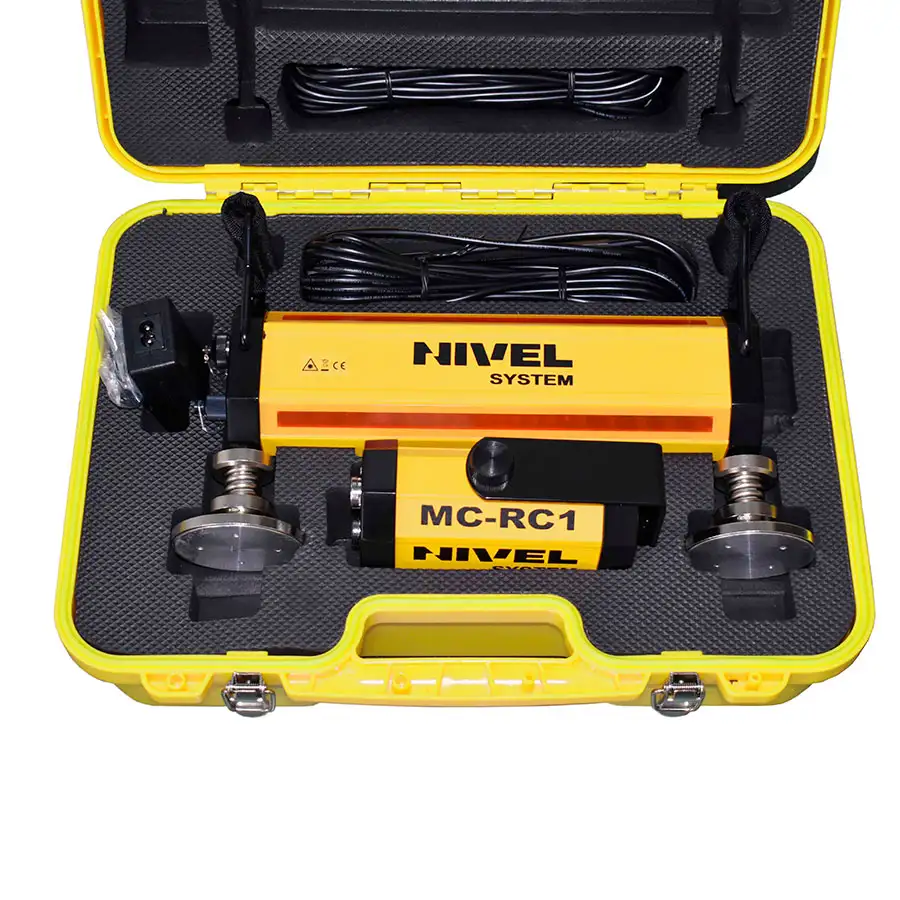

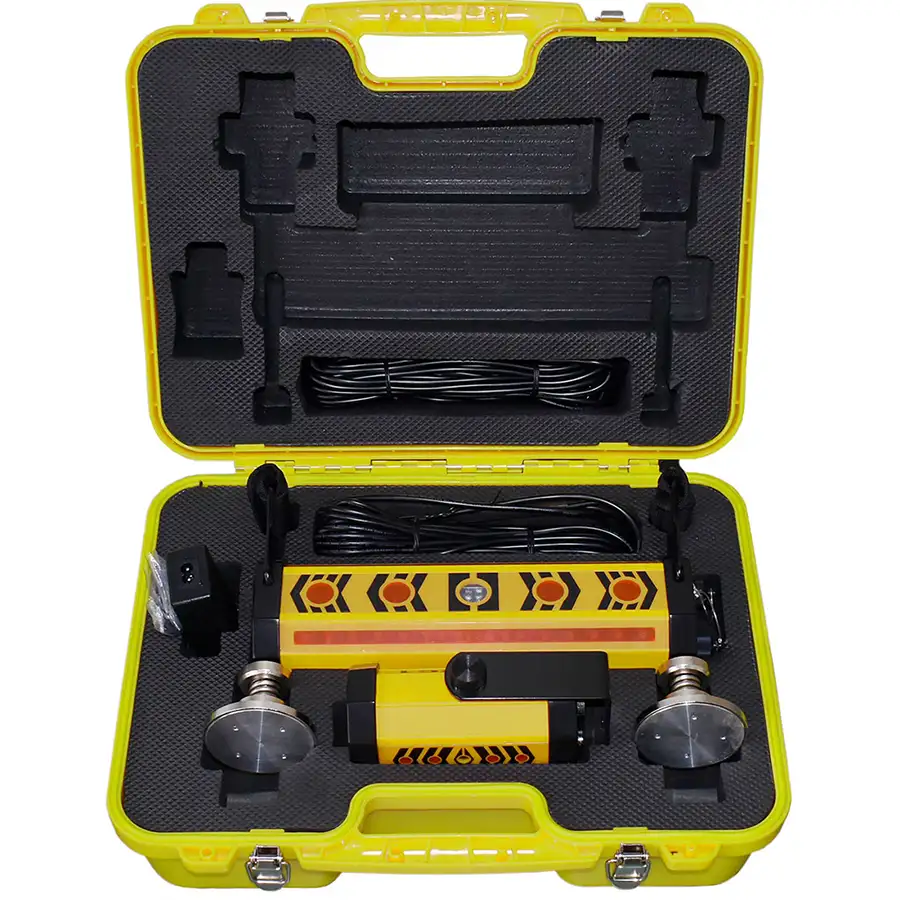

• czujnik maszynowy z wbudowanym akumulatorem MC-1D
• wyświetlacz kabinowy MC-RC1
• przewód łączący czujnik z wyświetlaczem kabinowym
• przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• ładowarka
• waliza transportowa
• statyw aluminiowy SJJ32
• łata laserowa LS-24
